Zaciski z drutu okrągłego C. Wewnętrzne pierścienie osadcze

Wewnętrzne pierścienie zatrzaskowe z okrągłym drutem C, produkowane przez fabrykę Xiaoguo®, są łatwe w montażu i demontażu, bez skomplikowanych procedur. Doskonale nadają się do montażu na dużą skalę, zwiększając wydajność pracy i oszczędzając koszty.

Wyślij zapytanie

Opis produktu

To jest instrukcja montażu wewnętrznych pierścieni zatrzaskowych z okrągłym drutem C, którą podsumowaliśmy. Jest on przeznaczony do użytku przez techników-inżynierów i operatorów na miejscu.

1. Kontrola przed instalacją

Wewnętrzne pierścienie osadcze z okrągłym drutem C muszą być zainstalowane we wstępnie obrobionym okrągłym rowku wewnątrz otworu. Rozmiar rowka bezpośrednio określa nośność osiową i żywotność pierścienia zaciskowego.

Krawędzie rowka muszą być fazowane lub zaokrąglone, a głębokość, szerokość i promień dolnego narożnika rowka muszą być zgodne z normami.

2.Wybierz odpowiednie narzędzie

Należy używać szczypiec do wewnętrznych pierścieni zabezpieczających.

Średnica szczęk powinna odpowiadać otworowi pierścienia zabezpieczającego, a szczęki powinny ściśle przylegać, nie będąc zbyt luźnymi ani zbyt ciasnymi.

3.Szczegółowe instrukcje instalacji

Nosić okulary ochronne.

Wciśnij końcówki szczypiec do końca w dwa otwory na uszy w pierścieniu. Upewnij się, że są dobrze osadzone, aby się nie wysunęły.

Ściśnij uchwyty, aby ścisnąć pierścień, aż jego średnica zewnętrzna będzie mniejsza niż średnica otworu.

Trzymaj to ściśnięte. Wsuń pierścień w otwór i dociśnij go do rowka. Zrób to delikatnie, aby pierścień się nie przechylił ani nie spadł.

Powoli zwolnij uchwyt zacisku, pozwalając pierścieniowi sprężynującemu naturalnie otworzyć się w rowku.

Zdejmij szczypce blokujące i sprawdź jakość montażu wewnętrznych pierścieni zatrzaskowych zacisków z drutu okrągłego C.

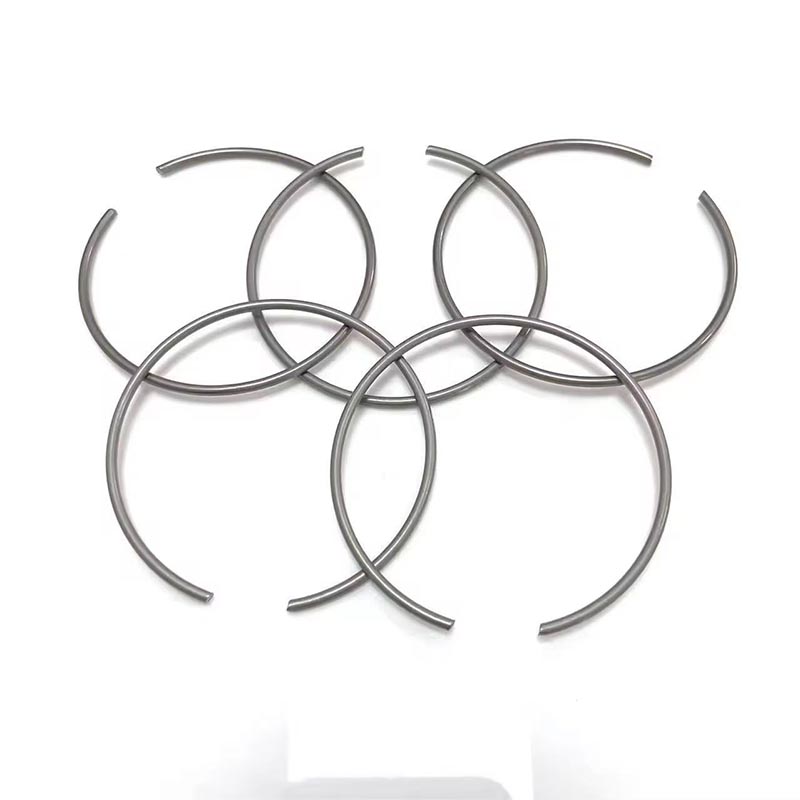

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Uwagi dla uwagi

1.Zawsze noś okulary ochronne.

Wewnętrzne pierścienie zatrzaskowe z okrągłym drutem C mogą wylecieć z dużą prędkością na kilka metrów.

2. Nie używaj wygiętych zacisków.

Jeśli obejma jest zniekształcona, ma zbyt duży lub mały otwór lub ma widoczne wgniecenia, należy ją wyrzucić i wymienić na nową.

3. Zwróć uwagę na kierunek montażu

Niektóre zaciski w kształcie litery C mają ostre i gładkie krawędzie. Ostre krawędzie powinny być skierowane w stronę, w której przykładany jest nacisk osiowy, natomiast gładkie krawędzie powinny być skierowane w stronę dna otworu. Kierunek należy potwierdzić przed montażem.

4. Przed montażem oczyść rowek

Olej, opiłki żelaza i rdza uniemożliwiają całkowite wejście pierścienia osadczego w rowek

5. Upewnij się, że rozmiar otworu odpowiada wymiarom rowka.

6.Użyj odpowiedniego typu szczypiec

Wewnętrzne pierścienie zatrzaskowe zacisków z drutu okrągłego C do otworów należy dokręcić za pomocą szczypiec do pierścieni ustalających otwór; żadne inne narzędzia nie powinny być używane jako substytut.

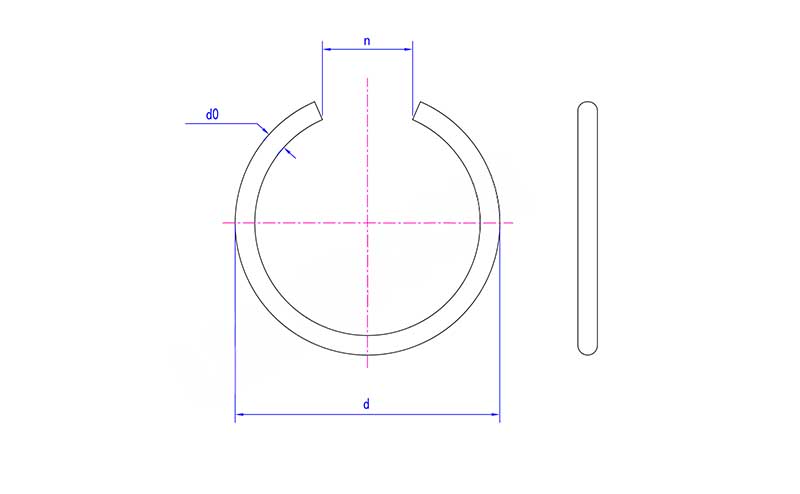

Round Wire C Clips Internal Snap Rings

pon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
dmaks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
