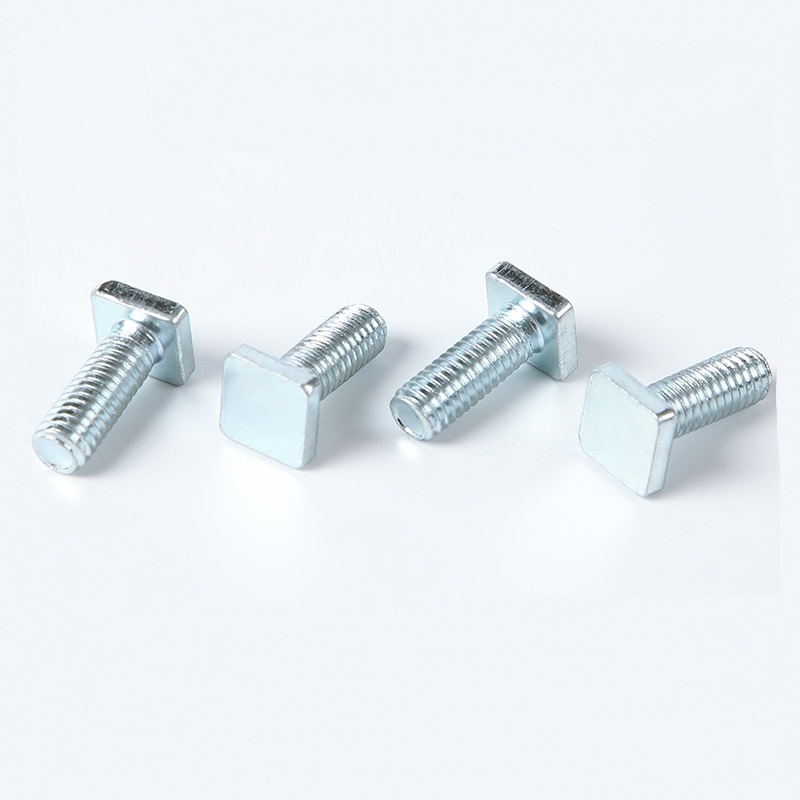

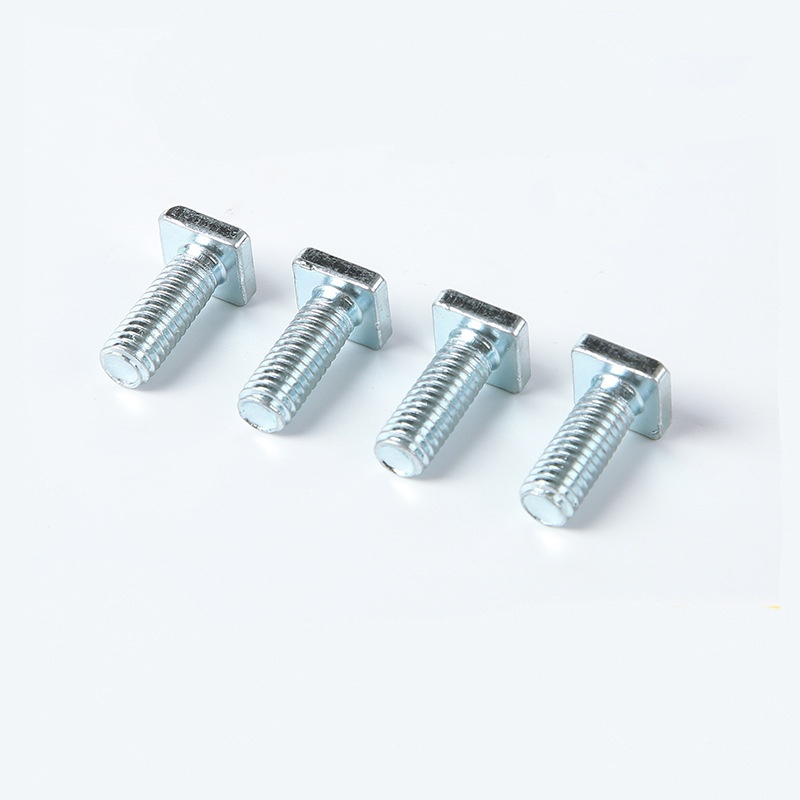

Śruba maszynowa klasy A z łbem kwadratowym

Znajdująca się w magazynie śruba maszynowa z łbem kwadratowym klasy A Xiaoguo® ma kwadratową konstrukcję z kwadratowym łbem. Mogą uzyskać mechaniczną blokadę przeciwskrętną, która może zwiększyć poziom bezpieczeństwa w określonych środowiskach pracy.

Wyślij zapytanie

Opis produktu

Śruba maszynowa z łbem kwadratowym klasy A to rodzaj łącznika z łbem kwadratowym. Składa się z kwadratowej główki i gwintowanego pręta. Zwykle stosuje się go w połączeniu z nakrętkami kwadratowymi lub sześciokątnymi lub można go bezpośrednio wkręcić w gwintowane otwory. Śruby z łbem kwadratowym były głównym elementem złącznym od XIX do początków XX wieku. Były szeroko stosowane w budownictwie infrastrukturalnym, takim jak mosty i linie kolejowe, ze względu na łatwość kucia i doskonałe właściwości przeciwskrętne. Obecnie, dzięki swoim unikalnym zaletom konstrukcyjnym, nadal odgrywa rolę w ciężkich maszynach, torach kolejowych, konserwacji sprzętu i renowacji zabytkowych budynków.

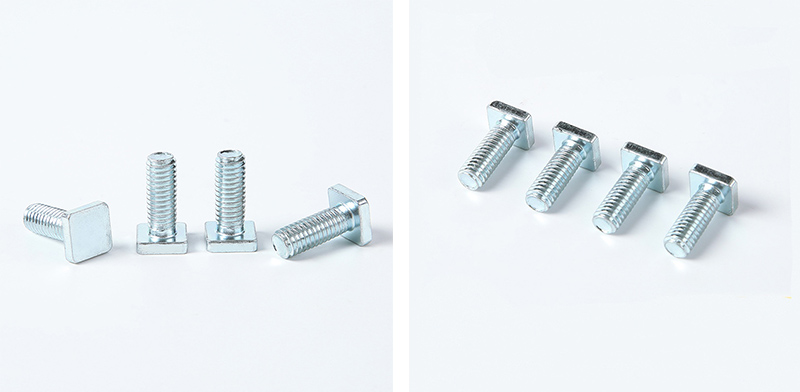

Grade A Square Head Machine Bolt

Charakterystyka strukturalna

Podsumowanie cech konstrukcyjnych śruby maszynowej z łbem kwadratowym klasy A: Korelacja między cechami geometrycznymi a projektem funkcjonalnym.

Elementy konstrukcyjne Kluczowe cechy Funkcje podstawowe

Głowa w kształcie kwadratu, szerokie przeciwległe boki, duża wysokość. Zapewnia przenoszenie wysokiego momentu obrotowego, funkcję antypoślizgową, jest przyjazny dla montażu ślepego i wygodny do odciskania znaków.

Szyjka Płaska szyjka (zabezpieczenie przed obrotem), kołnierz (łożysko), krótki sworzeń (prowadzenie) Mechaniczne zabezpieczenie przed obrotem, chroniące powierzchnię przedmiotu obrabianego, prowadzenie w otworze nieprzelotowym

Sekcja wału Częściowo gwintowana (gładka sekcja wału) Wytrzymuje obciążenie ścinające, zapewnia precyzyjne pozycjonowanie i pozwala uniknąć koncentracji naprężeń w gwincie

Część gwintowana. Głównie grube zęby, tolerancja 6g. Połączenie o dużej wytrzymałości, niezawodnie współpracujące z nakrętką.

Typ zakończenia Koniec płaski / Koniec ścięty / Koniec cylindryczny Odpowiedni do różnych warunków montażu

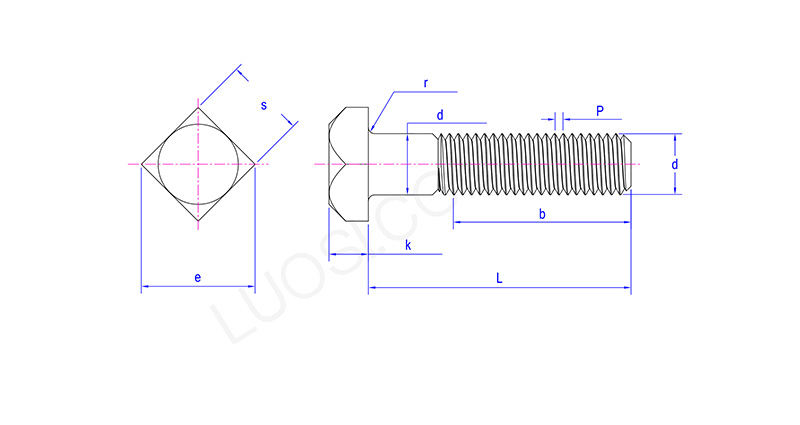

Grade A Square Head Machine Bolt

pon	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Przygotowania przed użyciem

Przed planowaniem użycia śruby maszynowej z łbem kwadratowym klasy A zalecamy sprawdzenie tych elementów.

(1) Potwierdź zgodność specyfikacji śrub

Specyfikacja gwintu: Upewnij się, że średnica gwintu i skok śruby z łbem kwadratowym są dokładnie takie same, jak w przypadku pasującej nakrętki lub gwintowanego otworu.

Dobór długości: Długość śruby powinna być taka, aby po dokręceniu nakrętki na końcu śruby odsłonięte były 2 do 3 pełnych gwintów.

Wymiary od strony główki: Upewnij się, że szerokość główki kwadratowej odpowiada rozmiarowi otworu używanego klucza.

Stopień wytrzymałości: W razie potrzeby wybierz odpowiedni stopień.

(2) Sprawdź położenie otworów w przedmiocie obrabianym

Okrągły otwór vs kwadratowy otwór: Zwykłe śruby z łbem kwadratowym mogą przechodzić przez okrągły otwór. Jeśli jednak wymagane jest zabezpieczenie przed obrotem, należy w obrabianym przedmiocie wykonać wstępnie wywierconą powierzchnię montażową pod kwadratowy otwór, umożliwiając włożenie kwadratowego łba.

Tolerancja średnicy: Średnica okrągłego otworu powinna być o 0,5 do 1,0 mm większa niż średnica trzpienia śruby.

Zaokrąglenie narożników otworu: Jeśli łeb śruby maszynowej z łbem kwadratowym klasy A musi całkowicie przylegać do powierzchni przedmiotu obrabianego, otwór należy zaokrąglić lub wpuścić.

(3) Czyszczenie i smarowanie

Usuń plamy oleju, opiłki żelaza, stare powłoki i inne zanieczyszczenia z gwintów.

W przypadku materiałów ze stali nierdzewnej lub środowisk o wysokiej temperaturze zaleca się nałożenie na gwinty środka antyadhezyjnego lub smaru z dwusiarczkiem molibdenu.

W przypadku zwykłych śrub ze stali węglowej można zastosować niewielką ilość oleju w celu zmniejszenia współczynnika tarcia.
