Wysokowydajne metryczne śruby z łbem kwadratowym

Wysokowydajne metryczne śruby z łbem kwadratowym umożliwiają użycie standardowych kluczy płaskich lub kluczy nastawnych, zapewniając pewny chwyt i zapobiegający zaokrągleniom. Jako profesjonalny globalny dostawca, Xiaoguo® dostarcza na całym świecie szeroką gamę standardowych i specjalistycznych produktów z zakresu elementów złącznych.

Model:ASME/ANSI B18.2.1-1-1965

Wyślij zapytanie

Opis produktu

Aby wysokowydajne, metryczne śruby z łbem kwadratowym były bardziej odporne na rdzę i ładniej wyglądały, poddaje się je różnym obróbkom powierzchni. Typowe obejmują cynk galwaniczny – z przezroczystą, żółtą lub czarną powłoką chromianową – co zapewnia podstawową ochronę przed rdzą. Cynkowanie ogniowe dodaje grubą, wytrzymałą warstwę cynku, która dobrze sprawdza się w trudnych miejscach.

Metryczne śruby z łbem kwadratowym ze stali nierdzewnej naturalnie nie rdzewieją tak łatwo. Istnieją również inne opcje, takie jak powłoki fosforanowe (zwykle stosowane pod farbą), oksydowane na czarno (co poprawia wygląd i niewielką odporność na rdzę) lub powlekanie mechaniczne. To, który wybierzesz, zależy od tego, jakiego poziomu ochrony przed rdzą potrzebujesz.

Parametry produktu

pon	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

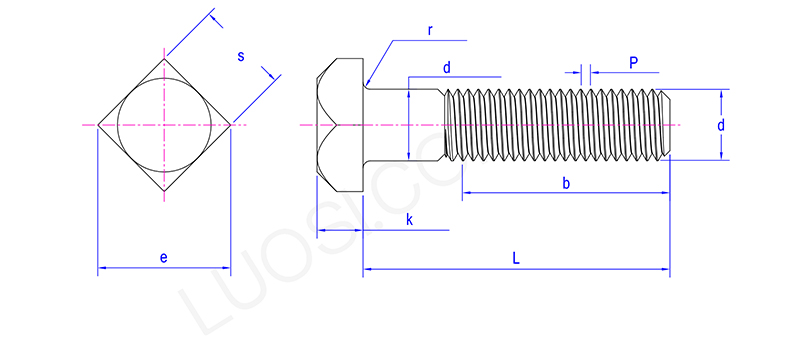

High Efficiency Metric Square Head Bolts

Szczegóły produktu

Wysokowydajne metryczne śruby z łbem kwadratowym są zgodne z normami metrycznymi ISO, takimi jak DIN 478 (gwint częściowy) i DIN 479 (gwint pełny) — normy te określają ich główne rozmiary. Rozmiar łba (szerokość płaskich części) zależy od średnicy śruby. Na przykład śruba M8 ma zwykle łeb 13 mm.

Standardowe długości wahają się od krótkich śrub maszynowych aż do kilkuset milimetrów. Gwinty są zgodne ze standardami ISO o skoku metrycznym grubym (M) lub drobnym (MF). Określając metryczne śruby z łbem kwadratowym, należy zwrócić uwagę na średnicę (M), skok (w razie potrzeby), długość, normę, klasę materiału i wykończenie.

Często zadawane pytania

P: Jak dokładne są wymiary śrub z łbem kwadratowym H o wysokiej wydajności? Czy są zgodne z normami ISO?

Odp.: Nasze wysokowydajne metryczne śruby z łbem kwadratowym są produkowane z zachowaniem ścisłych limitów rozmiarów, zgodnie z odpowiednimi normami ISO — głównie ISO 4017. Ta dotyczy głównie śrub sześciokątnych, ale rozmiary łbów działają w ten sam sposób. Dzięki temu szerokość i wysokość łba są spójne niezależnie od rozmiaru, dzięki czemu dobrze pasują do kluczy i działają płynnie podczas składania elementów
