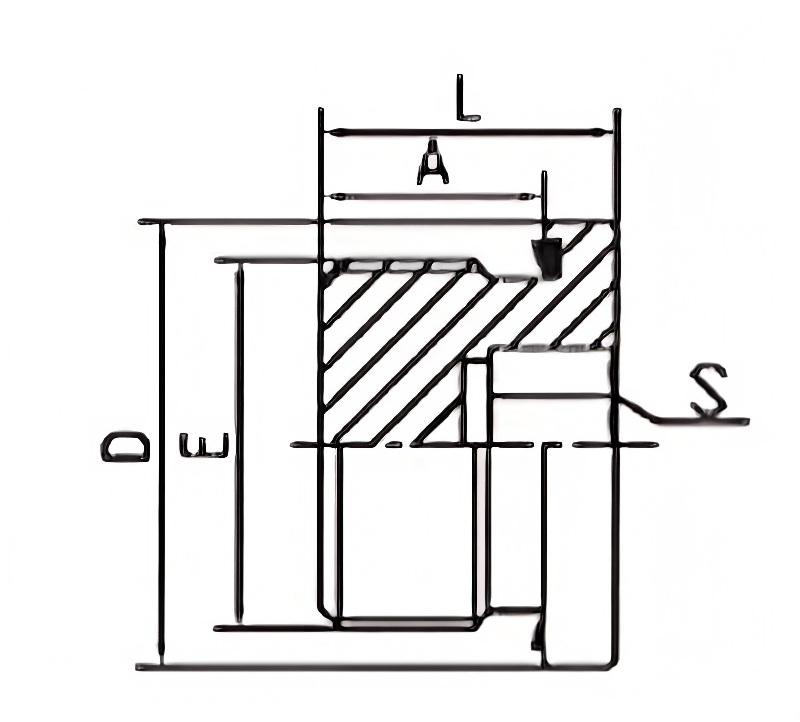

Stalowa zatyczka z pustym sześciokątnym pierścieniem typu O-ring

zakres zastosowania

Zakres zastosowania stalowej zatyczki z pustym sześciokątnym pierścieniem typu O-ring jest ściśle powiązany z jej cechami konstrukcyjnymi: przyjmuje pustą konstrukcję, wykorzystuje wewnętrzny sześciokątny mechanizm napędowy i ma uszczelnienie typu O-ring od strony czołowej. Dlatego stosuje się go głównie w następujących scenariuszach:

(1) Układ hydrauliczny

Służy do uszczelniania nieużywanych otworów procesowych lub otworów rewizyjnych w blokach zaworów hydraulicznych, przepompowniach i cylindrach olejowych.

Pustą konstrukcję można wykorzystać do redukcji ciśnienia, odpowietrzenia lub jako kanał ograniczający przepływ (na przykład w sytuacjach, gdy konieczne jest uwolnienie niewielkiej ilości oleju lub wymagane jest buforowanie).

(2) Sprzęt pneumatyczny

W cylindrach, zaworach pneumatycznych i płytach ścieżek powietrza, stalowa zatyczka z pustym sześciokątnym pierścieniem O-ring może być używana jako uszczelnione korki, aby zapobiec wyciekom sprężonego powietrza.

Pustą konstrukcję można zastosować do interfejsów tłumika lub do powolnej deflacji.

(3) Układ smarowania

Jako zaślepka w rurociągu centralnego smarowania, w pustym otworze można umieścić manometr lub czujnik (jeśli gwint jest kompatybilny).

(4) Samochody i maszyny budowlane

Uszczelnianie otworów smarowania lub zarezerwowanych otworów w skrzyni biegów, skrzyni rozdzielczej i osi napędowej.

Wydrążone korki gwintowane mogą być również stosowane jako korki dławiące do kontroli przepływu oleju.

(5) Interfejs przyrządu i testu

Wymagany jest tymczasowy port przyłączeniowy dla sprzętu testowego. Gdy nie jest używany, jest uszczelniony pustą zatyczką; podczas użytkowania można go podłączyć bezpośrednio do manometru lub zaworu iglicowego do pobierania próbki oleju poprzez centralny otwór.

Zarządzanie magazynowaniem i częściami zamiennymi

(1) Przechowywanie zapasowej stalowej zatyczki z pustym sześciokątem typu O-ring

Przechowuj je w suchym miejscu, bez kurzu. Jeśli są wykonane ze stali węglowej, nałóż na nie odrobinę oleju antykorozyjnego lub zamknij je w torebce antykorozyjnej.

(2) Przechowywanie części uszczelniających

W przypadku podkładek miedzianych, pierścieni ED i pierścieni O-ring należy je chronić przed światłem, wysoką temperaturą i ozonem. Części gumowe nie są wieczne – zwykle mają okres przydatności do spożycia od około 5 do 10 lat.

(3) Przechowywanie magnetycznych, pustych w środku sześciokątnych zatyczek stalowych z pierścieniem typu O-ring

Trzymaj je z dala od silnych pól magnetycznych, wysokich temperatur i silnych uderzeń. Unikaj rozmagnesowania lub pękania magnesów.

Często zadawane pytania

(1) (1) Jakie jest maksymalne ciśnienie robocze stalowej zatyczki z pustym sześciokątnym pierścieniem O-ring?

W przypadku korków z gwintem równoległym i pierścieniami uszczelniającymi zalecane maksymalne ciśnienie wynosi 63 megapaskale. W przypadku stożkowych korków z gwintem wytrzymują one zazwyczaj do 140 megapaskali w zastosowaniach hydraulicznych, w zależności od rozmiaru gwintu i materiału.

(2) Jaki moment obrotowy należy zastosować podczas montażu?

Wielkość momentu obrotowego zależy od rozmiaru gwintu i materiału. W przypadku standardowej stalowej wtyczki M14 × 1,5 (z miedzianą podkładką) zalecany moment dokręcania wynosi od 35 do 45.

(3) Czy mogę ponownie użyć używanej podkładki miedzianej?

Zdecydowanie zalecamy wymianę miedzianej podkładki zgniatanej przy każdym wyjmowaniu wtyczki. Miedź twardnieje po ściśnięciu i nie zapewnia prawidłowego uszczelnienia po ponownym użyciu. Aby zaoszczędzić koszty, można zastosować pierścień ED lub O-ring, którego można użyć ponownie 2–3 razy.
