Pusta zatyczka do rur sześciokątnych z pierścieniem uszczelniającym

Obróbka powierzchni pustej sześciokątnej zatyczki rurowej Xiaoguo® z pierścieniem uszczelniającym jest różnorodna: cynkowanie, czernienie, niklowanie itp., co skutecznie zapobiega rdzy i korozji i nadaje się do pracy na zewnątrz lub w wilgotnych warunkach. Wszystkie produkty znajdujące się w magazynie mogą zostać dostarczone jako bezpłatne próbki.

Wyślij zapytanie

Opis produktu

Niezawodne uszczelnienie jest najważniejszą funkcją pustej zatyczki do rur sześciokątnych z pierścieniem uszczelniającym. Operacje uszczelniania można podzielić głównie na dwie następujące kategorie:

(1) Uszczelka (gwinty równoległe)

Zasada: Wymienna uszczelka jest ściskana przez stopień zatyczki gwintowanej, aby uzyskać uszczelnienie powierzchni czołowej

Podstawowe elementy: podkładka miedziana, pierścień ED, pierścień O-ring, podkładka aluminiowa

(2) Uszczelka wciskowa gwintu (gwint stożkowy)

Zasada: Polegając na pasowaniu wciskowym właściwym dla gwintu stożkowego, uzyskuje się bezpośrednie uszczelnienie metalu z metalem

Podstawowe elementy: Brak uszczelki, ale można je uzupełnić uszczelniaczem lub taśmą

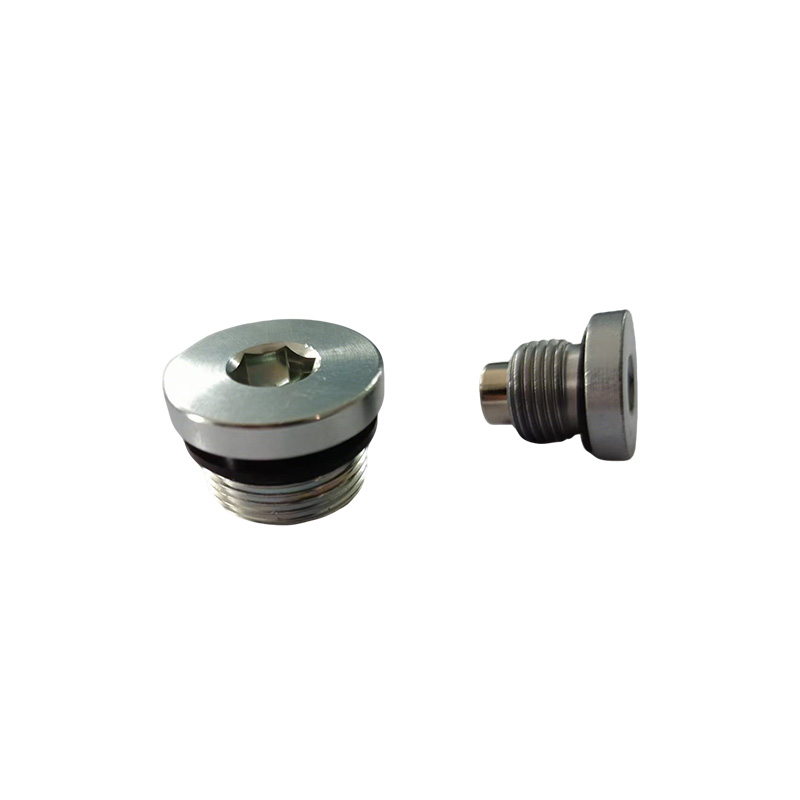

Hollow Hex Pipe Plug with Sealing Ring

Specjalna technologia uszczelniania

(1) Wstępnie nałożony uszczelniacz do gwintów

Nałóż cienką warstwę uszczelniacza mikrokapsułkowego (takiego jak powłoka wstępna firmy Loctite) na gwinty pustej zatyczki do rur sześciokątnych z pierścieniem uszczelniającym.

Podczas montażu warstwa kleju uległa ściśnięciu i pęknięciu, a po utwardzeniu utworzyła uszczelnienie i pełniła funkcję zapobiegającą odkręcaniu.

Nadaje się do gwintów równoległych lub stożkowych, może zastąpić taśmę klejącą lub podkładki.

(2) Nylonowy pierścień uszczelniający zapobiegający poluzowaniu

Przymocuj mały kawałek materiału nylonowego po jednej stronie nici.

Podczas wkładania nylon jest ściskany, co powoduje tarcie zapobiegające poluzowaniu, a także zapewnia pewien stopień funkcji uszczelniającej.

Stosowany głównie w sytuacjach niskiego ciśnienia, gdzie wymagane jest zabezpieczenie przed poluzowaniem.

(3) Zintegrowane złącze magnetyczne + uszczelnienie

Magnetyczny pusty korek sześciokątny z pierścieniem uszczelniającym ma zwykle wbudowane magnesy w główce. Metoda uszczelniania nadal wykorzystuje uszczelnienie uszczelką (gwinty równoległe) lub uszczelnienie gwintem stożkowym i nie ma między nimi konfliktu.

Hollow Hex Pipe Plug with Sealing Ring

CZĘŚĆ NR	NITKA	ED W niewoli	WYMIARY
CZĘŚĆ NR	E	ED W niewoli	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Zalecenie dotyczące uszczelnienia

Do większości standardowych zastosowań (samochody, maszyny ogólne): Wybierz pustą zatyczkę sześciokątną DIN 910 z pierścieniem uszczelniającym i podkładkami miedzianymi, które są proste, niezawodne i mają najniższy koszt.

W przypadku demontażu pod wysokim ciśnieniem lub częstego: Wybierz pierścienie uszczelniające ED, które można ponownie wykorzystać i charakteryzują się wysokim ciśnieniem uszczelniającym.

W przypadku bardzo wysokich ciśnień lub niewielkich przestrzeni: wybierz gwinty stożkowe (NPT/BSPT) + uszczelniacz.

W środowiskach korozyjnych lub wysokotemperaturowych: priorytetem są śruby ze stali nierdzewnej + podkładki miedziane lub pierścienie FKM ED.

Jeśli chcesz polecić konkretne rozwiązanie uszczelniające dla konkretnego scenariusza klienta, podaj szczegóły, a my przedstawimy Ci dokładną sugestię.
