Śruba kołnierzowa typu U 12, metryczna

Metryczne śruby kołnierzowe typu U 12 są idealne do precyzyjnych i bezpiecznych instalacji. Fabryka Xiaoguo® może spełnić Twoje potrzeby. Produkujemy zgodnie z normą wdrożeniową ASME/ANSI B18.2.5M-2009. Zamów teraz i otrzymaj niezawodne śruby, których potrzebujesz.

Wyślij zapytanie

Opis produktu

Metryczna śruba kołnierzowa typu U 12 ma 12 narożników na łbie. Po dokręceniu ma większą powierzchnię styku i może zastosować większy moment obrotowy. Pod śrubą znajduje się płyta kołnierzowa w kształcie litery U, która może zwiększyć powierzchnię styku z łączoną częścią i rozproszyć nacisk.

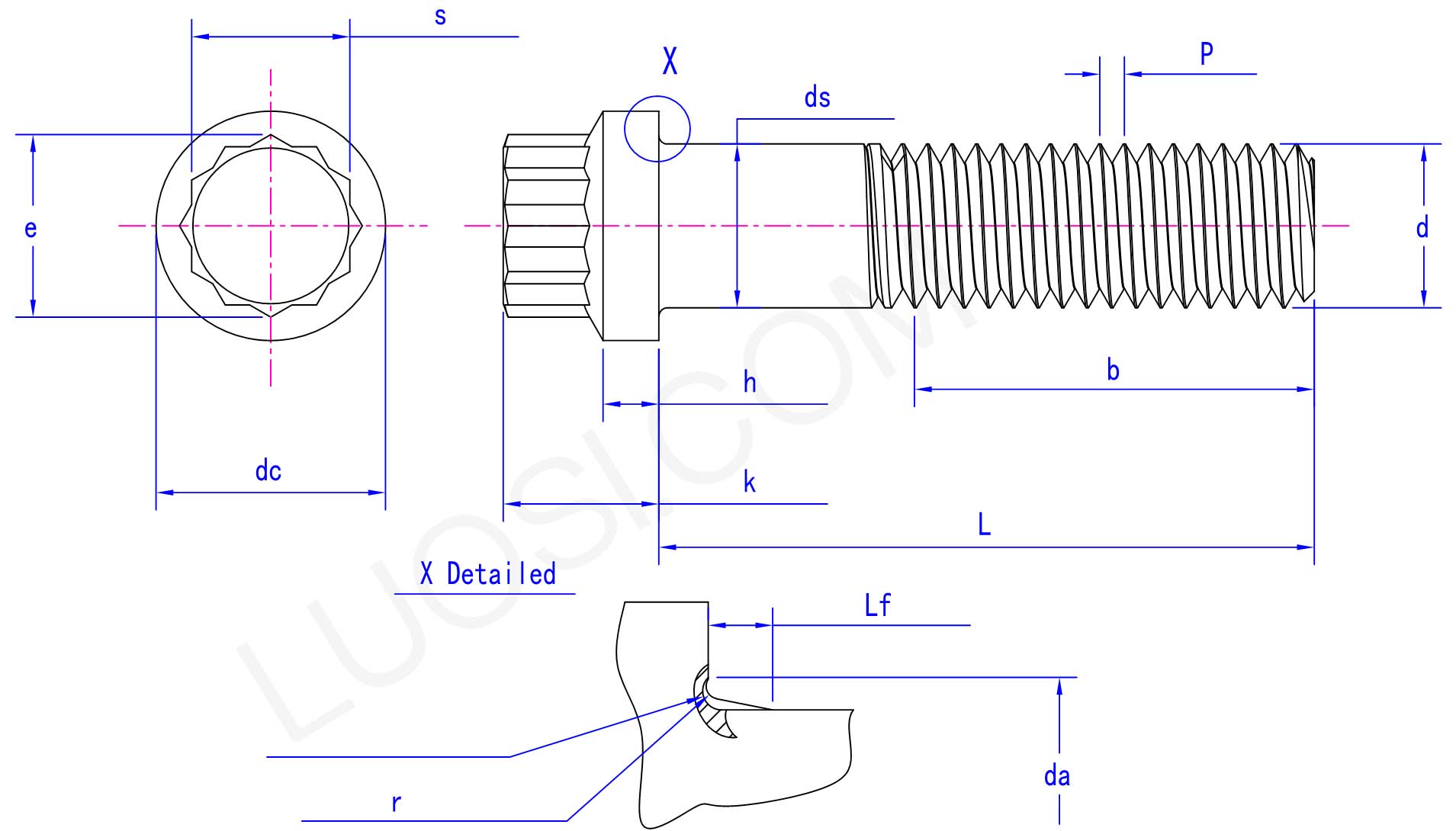

Metric Type U 12 Piont Flange Screw

Funkcje i parametry

Śruby metryczne typu U 12-kątne są odporne na korozję w mgle solnej. Konstrukcja z dolnym nacięciem jest często stosowana w stali nierdzewnej, co może zmniejszyć korozję szczelinową. Powierzchnie uszczelniające kołnierze są idealnym wyborem do balustrad statków lub infrastruktury przybrzeżnej. Mogą zapobiegać rozluźnieniu. Ząbkowana powierzchnia dolna kołnierza ma powierzchnię zazębiania, która jest odpowiednia dla wibratorów przemysłowych lub wsporników generatorów, które nie wymagają podkładek zabezpieczających.

Do mocowania kolektora wydechowego turbiny służą metryczne śruby kołnierzowe typu U 12. Nieszczelność kolektora zmniejszy wydajność turbiny. Wytrzymują cykl termiczny wynoszący 900°C. Rowek w kształcie litery U może zapobiec wypaczeniu kołnierza po dokręceniu. Po nałożeniu niklowego środka zapobiegającego przywieraniu pasta miedziana wypali się. Wymieniaj go co przejechane 50 000 mil; Zmęczenie termiczne może spowodować pęknięcie rury wydechowej.

Śruby metryczne typu U 12-kątne służą do mocowania pokryw przekładni turbin wiatrowych. Wibracje turbiny mogą powodować cofanie się tradycyjnych śrub. Mogą zablokować pokrywę na ponad 20 lat. Dolna część wycięta może odgrywać rolę w amortyzacji. W przypadku stosowania 12-punktowego wzmacniacza momentu obrotowego na wysokości niedostateczne dokręcenie może spowodować przedostanie się kurzu i uszkodzenie przekładni.

Metryczna śruba kołnierzowa typu U 12 ma wyjątkowo dużą siłę mocowania. Konstrukcja z 12 kątami pozwala wytrzymać większy moment obrotowy po dokręceniu. Dodatkowo kołnierz w kształcie litery U zwiększa tarcie, co utrudnia poluzowanie nawet w środowisku wibracyjnym. Są bardzo niezawodne i zapewniają stabilność części łączących przez cały czas.

Parametry produktu

pon	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds maks	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s maks	5	6	8	10	12	14	16	20	24	30	36
min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
maks. prąd stały	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
min prądu stałego	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h maks	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
godz. min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k maks	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da maks	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r maks	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
