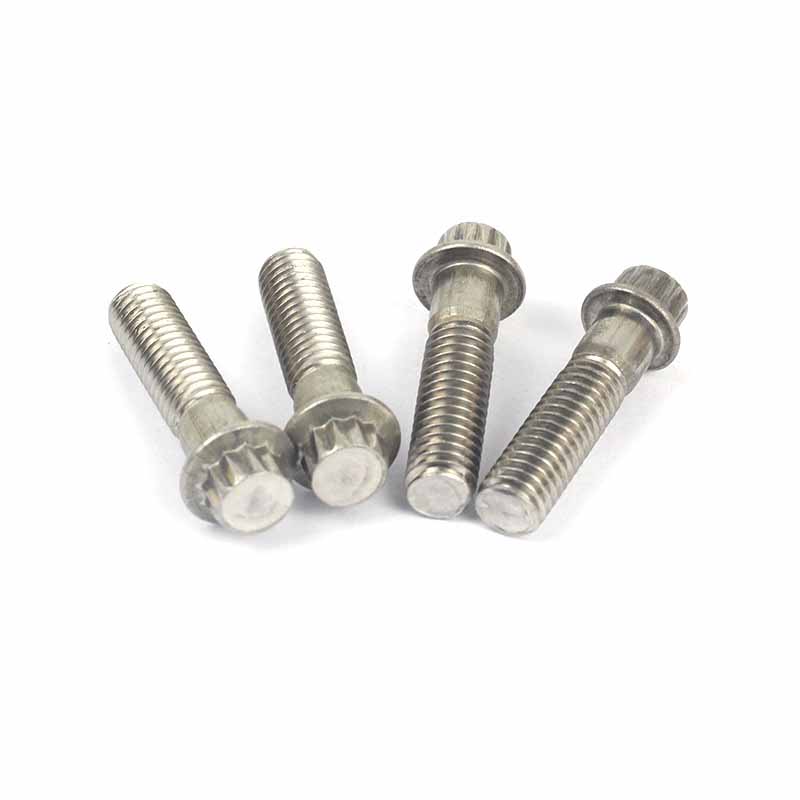

12-punktowa śruba kołnierzowa typu A

Śruby kołnierzowe 12-kątne typu A to łączniki z 12 narożnikami na łbie z powierzchnią kołnierza. Mają wiele punktów styku i nie są łatwe do poślizgu po dokręceniu narzędziami. Śruby produkowane przez fabrykę Xiaoguo® są trwałe i wytrzymują trudne warunki pracy. Zamówienie możesz złożyć w dowolnym momencie.

Wyślij zapytanie

Opis produktu

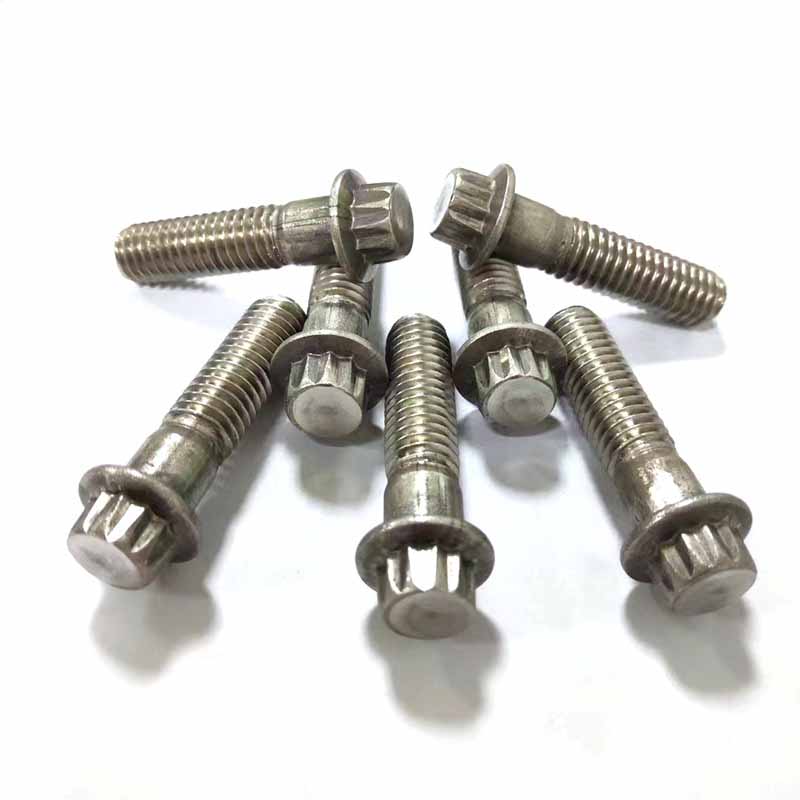

12-kątna śruba kołnierzowa typu A ma 12 narożników na łbie i może być używana w połączeniu z dedykowanym 12-kątnym kluczem nasadowym. Pod łbem śruby znajduje się płyta kołnierzowa. Korpus pręta jest cylindryczny i ma schodkową konstrukcję z gładkimi sekcjami pręta i sekcjami w pełni gwintowanymi.

Type A 12 Point Flange Screw

Cechy

12-punktowe śruby kołnierzowe typu A wymagają specjalnych tulei. Te 12 konstrukcji tulei pozwala na wkręcenie ich w wąskie przestrzenie, gdzie inne śruby nie mogą. Wbudowany kołnierz działa podobnie jak uszczelka, oszczędzając dodatkową część. Jest to bardzo wygodne w wąskich komorach silnika lub panelach sterowania.

12-punktowe śruby kołnierzowe typu A mogą przyspieszyć montaż. Konstrukcja kołnierzowa nie wymaga oddzielnej uszczelki, a 12-kątowy zespół napędowy lepiej radzi sobie z tulejami ustawionymi pod większymi kątami niż śruby sześciokątne. W przypadku linii produkcyjnych produkujących urządzenia elektryczne lub maszyny prędkość jest większa.

12-punktowe śruby typu A zapobiegają poluzowaniu się na skutek wibracji. Kołnierz zwiększa tarcie z powierzchnią. Można go stosować do pomp, sprężarek lub innych elementów wibrujących bez konieczności stosowania uszczelek blokujących. Zintegrowane kołnierze mogą zmniejszać wysokość i doskonale nadają się do urządzeń elektronicznych lub komponentów precyzyjnych.

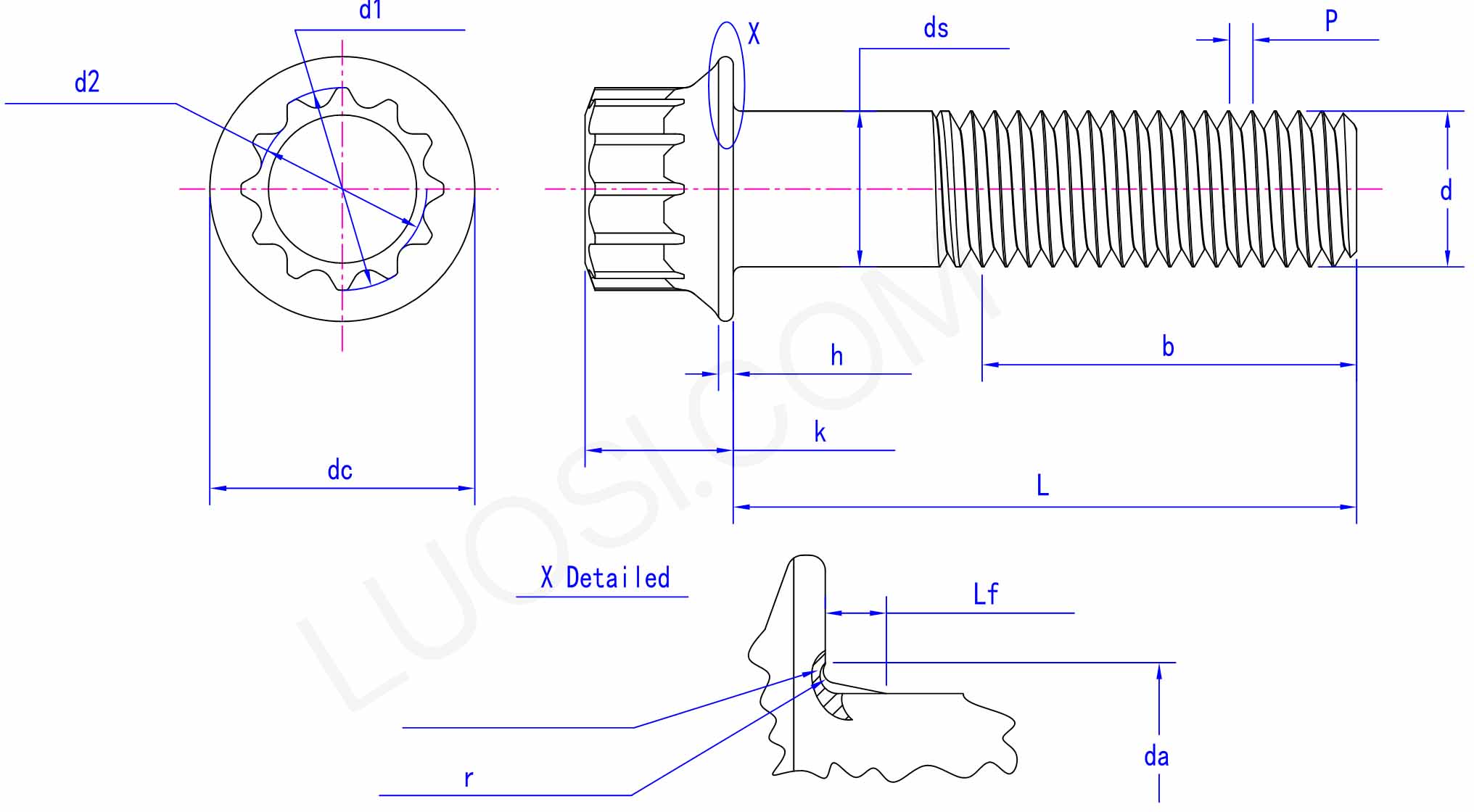

Parametry produktu

pon	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds min	5	6	8	10	12	14	16	20
ds maks	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
maks. prąd stały	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
godz. min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k maks	5	6	8	10	12	14	16	20
d1 maks	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maks	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da maks	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r maks	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Zalety

Największą zaletą 12-punktowej śruby kołnierzowej typu A jest to, że mają one szczególnie dużą siłę mocowania. Ze względu na 12-kątną konstrukcję łba, podczas dokręcania za pomocą klucza nasadowego można zastosować większą siłę, aby mocno zamocować śrubę. Jego działanie zapobiegające luzowaniu jest bardzo widoczne na maszynach pracujących w fabryce i pojazdach w ruchu. Mogą zmniejszyć zagrożenia bezpieczeństwa i awarie sprzętu spowodowane poluzowaniem.
