Śruby kołnierzowe typu B 12 Piont

12-punktowe śruby kołnierzowe typu B są specjalnie zaprojektowane do projektów wymagających dodatkowej stabilności. Łatwiej będzie Ci kontrolować dokręcanie. Podstawa kołnierza może rozłożyć nacisk i zapobiec uszkodzeniom. Firma Xiaoguo® posiada bogaty asortyment. Możesz skontaktować się z nami w dowolnym momencie.

Wyślij zapytanie

Opis produktu

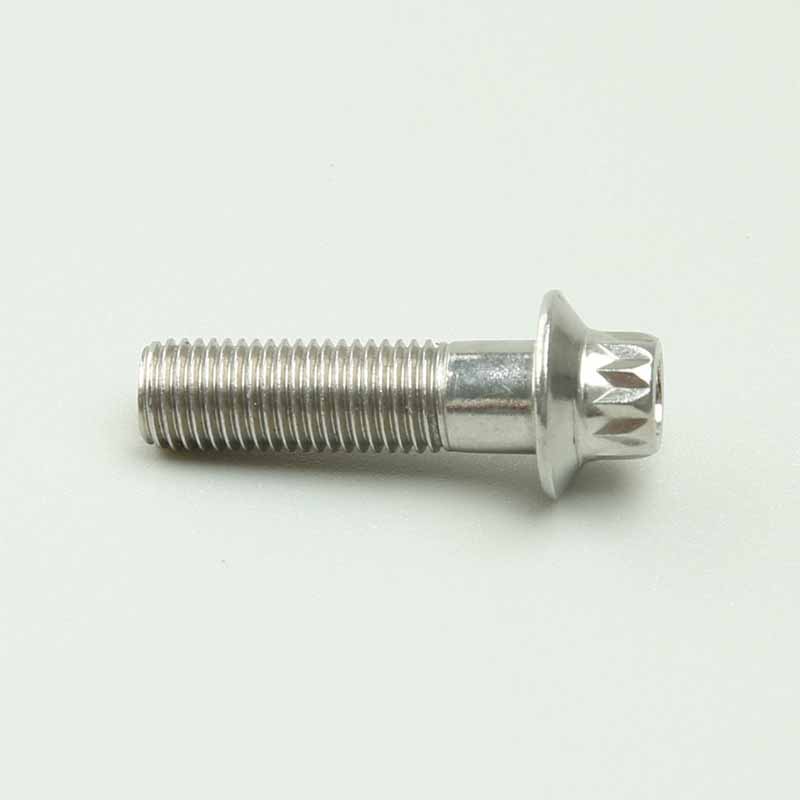

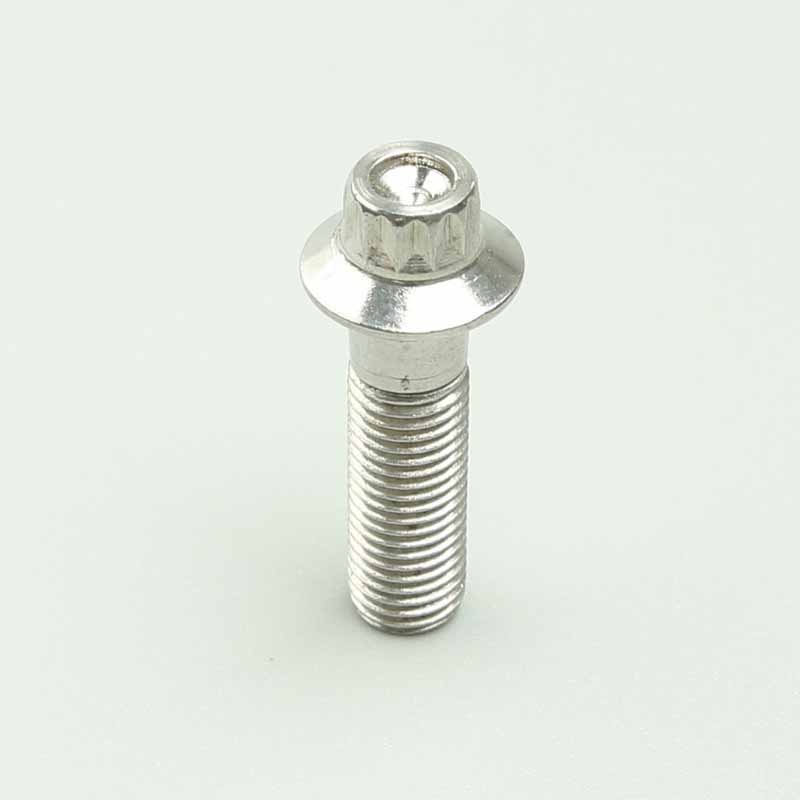

Śruby kołnierzowe typu B 12-punktowemają 12 narożników u głowicy i kołnierz u dołu. Łatwiej jest dokręcić i jest mniej prawdopodobne, że się poślizgnie. Kołnierz na dole przypomina małą uszczelkę, która może zwiększyć powierzchnię styku z nieruchomym przedmiotem i spełnić różne wymagania instalacyjne.

Parametry produktu

pon	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds maks	5	6	8	10	12	14	16	20
DSmin	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
maks. prąd stały	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
Hmin	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k maks	5	6	8	10	12	14	16	20
d1 maks	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
D1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 maks	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
D2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Tak, maks	5.6	6.7	8	11	13	15	17.5	22
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
LF min	0.7	0.8	1	1	1	1	1.6	2.1
R min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Aplikacja

Wkręty 12-kątne typu B nadają się do bardzo niskich tulei. Konstrukcja z płytką główką jest odpowiednia w sytuacjach, w których nie można dokręcić standardowych śrub kołnierzowych, takich jak wąskie komory silnika lub kompaktowe urządzenia elektroniczne. Kołnierze można nadal stosować jako wbudowane uszczelki. Może być stosowany do silników przenośników taśmowych lub podstaw pomp bez uszczelek zabezpieczających.

Typ B 12 sJa jestemśruby służą do montażu przekładni rolniczych. Skrzynia biegów WOM ciągnika jest podatna na błoto i uderzenia. Mogą uszczelniać kołnierze płaszcza o każdej porze roku. Ząbkowana dolna powierzchnia kołnierza może wgryźć się w metal i jest bardziej odporna na wibracje i poluzowanie niż gładkie uszczelki. Podczas prac konserwacyjnych w terenie do wkręcania tych śrub należy używać 12-punktowych tulei udarowych.

Podczas pracy turbina nagrzewa się i zmienia kolor na czerwony. Śruby 12-punktowe typu B mogą mocować płytę termoizolacyjną i nie poluzują się. Współczynnik rozszerzalności cieplnej kołnierza odpowiada współczynnikowi rozszerzalności cieplnej płyty izolacyjnej ze stali nierdzewnej, co może zapobiec jej wypaczeniu. Użyj 12-kątnego elastycznego klucza grzechotkowego w pobliżu rury wydechowej. Nie używać ponownie – cykle termiczne osłabiają wytrzymałość metalu. Brak jednego spowoduje stopienie wiązki przewodów.

Cechy produktu

Typ B 12punktśruby kołnierzowe mają unikalną konstrukcję. Unikalna konstrukcja z 12 narożnikami i płytką kołnierzową z 12 narożnikami sprawia, że dokręcanie jest bardziej precyzyjne. Płytka kołnierzowa może również zapobiegać utknięciu śrub w mocowanym materiale. Powierzchnia została poddana dalszej obróbce galwanicznejzwiększyć jego zdolność antykorozyjną.
