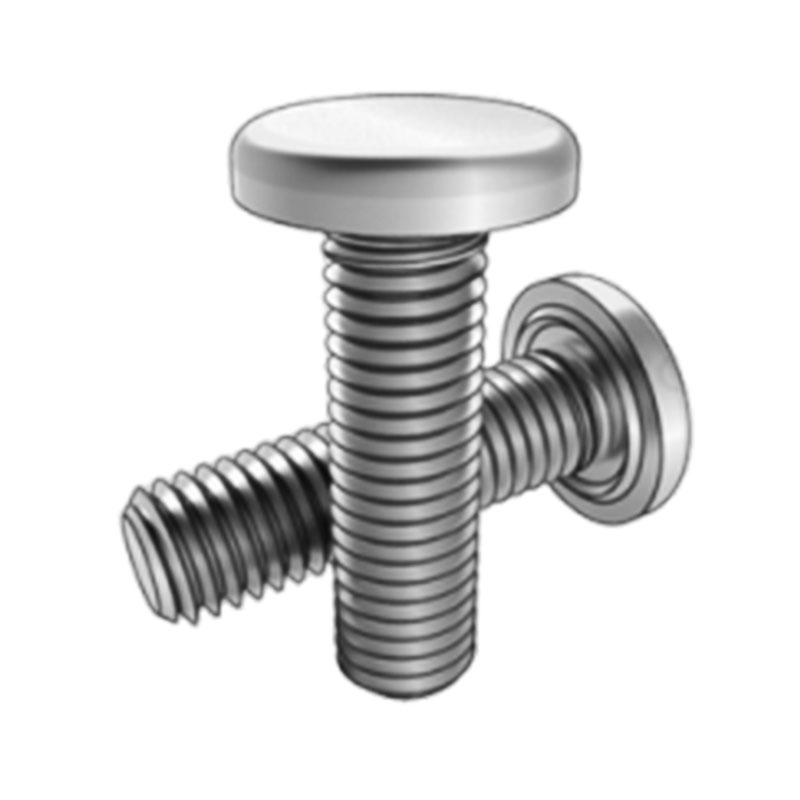

Kołki do spawania projekcyjnego typu UR

Kołki do spawania garbowego typu UR produkowane przez dostawcę Xiaoguo® są zgodne z normami IFI 148-4-2002. W zakładach produkcyjnych powszechnie stosuje się je do łączenia grubych elementów metalowych, a bezpieczne spawanie tych elementów ma ogromne znaczenie. Możemy zaoferować bezpłatne próbki.

Model:IFI 148-4-2002

Wyślij zapytanie

Opis produktu

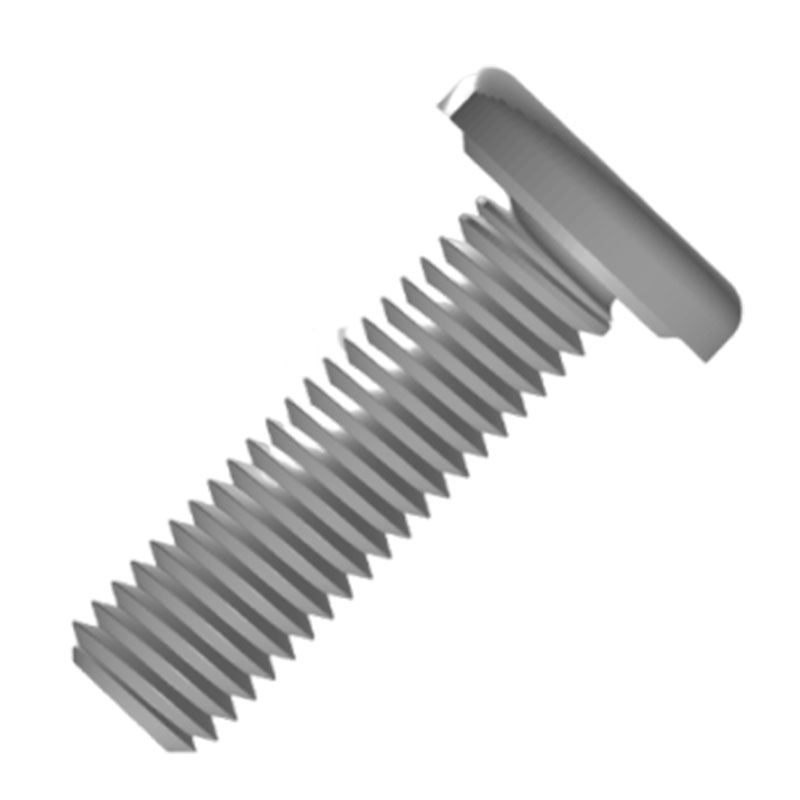

Kołki do przyspawania garbowego typu UR mają duży, okrągły, płaski kształt łba, o gładkiej i płaskiej powierzchni, co może zwiększyć powierzchnię styku z powierzchnią łączonego elementu. Często stosuje się je do łączenia cienkich płyt i elementów dekoracyjnych.

Cechy produktu

W pełni gwintowane kołki z owalnym zakończeniem zasadniczo mają gwint biegnący przez cały kołek, a jeden koniec stopniowo zwęża się do owalnej główki. Działa jak prowadnica, płynnie prowadząc kołki do otworów podczas montażu. Oznacza to, że ryzyko uszkodzenia gwintów części jest mniejsze, szczególnie podczas obsługi ręcznej lub w wąskich przestrzeniach. Na drugim końcu użyj standardowej nakrętki.

Po zakończeniu spawania kołki do zgrzewania garbowego typu UR tworzą połączenie o wysokiej wytrzymałości z przedmiotem obrabianym, wytrzymujące duże siły rozciągające, siły ścinające i wibracje. Nawet podczas długotrwałego użytkowania, pod wpływem sił zewnętrznych lub wibracji sprzętu, jest mało prawdopodobne, aby uległ poluzowaniu lub odpadnięciu, np. podczas spawania węzłów łączących belki stalowe ze słupami stalowymi w konstrukcjach stalowych budynków, co może zapewnić stabilność konstrukcji budynku.

Dokładność obróbki gwintów kołków do spoin garbowych UR jest wysoka. Pasują ciasno i gładko do standardowych nakrętek lub elementów z gwintem wewnętrznym, a podczas montażu nie będzie żadnych problemów, takich jak sklejanie się lub ślizganie gwintu. Zapewnia to łatwość i dokładność późniejszego montażu innych komponentów, poprawiając w ten sposób ogólną jakość montażu.

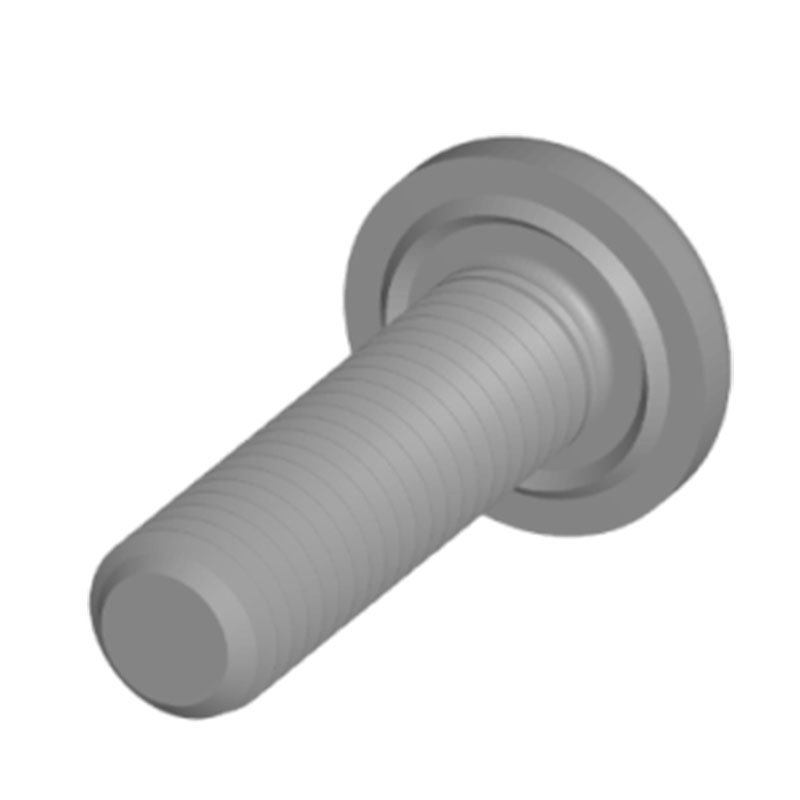

Kołki do zgrzewania garbowego typu UR są bardzo łatwe w obsłudze i nie wymagają skomplikowanego procesu pozycjonowania. Podczas procesu spawania specjalna podwyższona konstrukcja główki umożliwia szybkie przyleganie do spawanego elementu. Po włączeniu sprzętu spawalniczego uniesiona część szybko się topi, mocno przyspawając kołek do spawanego elementu. To znacznie skraca czas montażu i zwiększa wydajność produkcji.

Parametry produktu

Type UR projection weld stud parameter

pon	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk maks	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
ok min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k maks	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h maks	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
godz. min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
