Śruba spawalnicza o wysokiej wytrzymałości z występem czołowym

Śruba zgrzewana z występem czołowym o wysokiej wytrzymałości to specjalistyczny element złączny zaprojektowany z podwyższonymi występami na powierzchni spawanej. Doświadczony zespół Xiaoguo® rozumie krytyczne ramy czasowe międzynarodowych łańcuchów dostaw.

Model:JIS B1196-3.2-1994

Wyślij zapytanie

Opis produktu

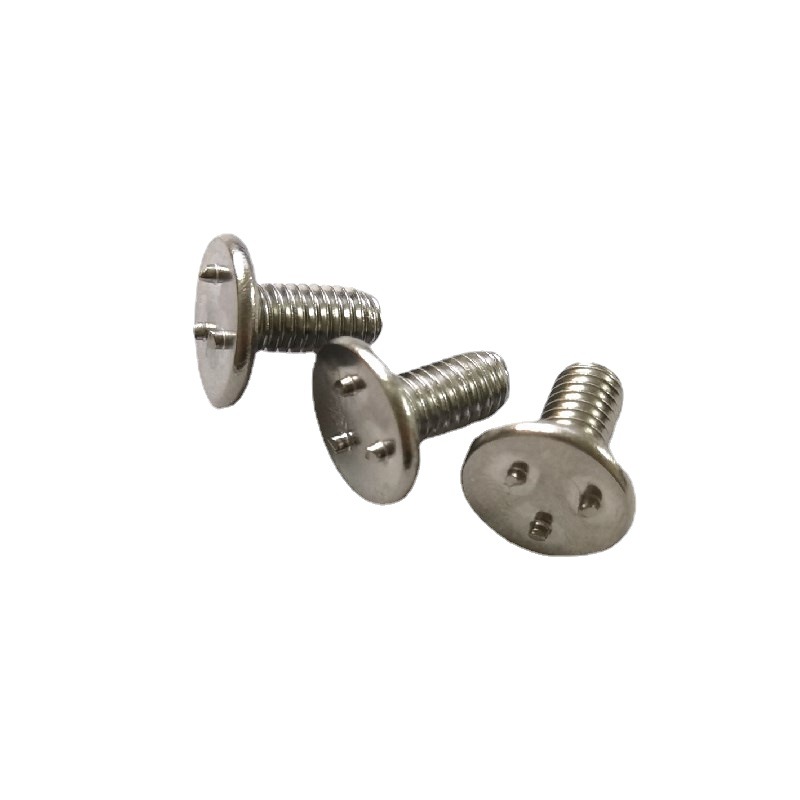

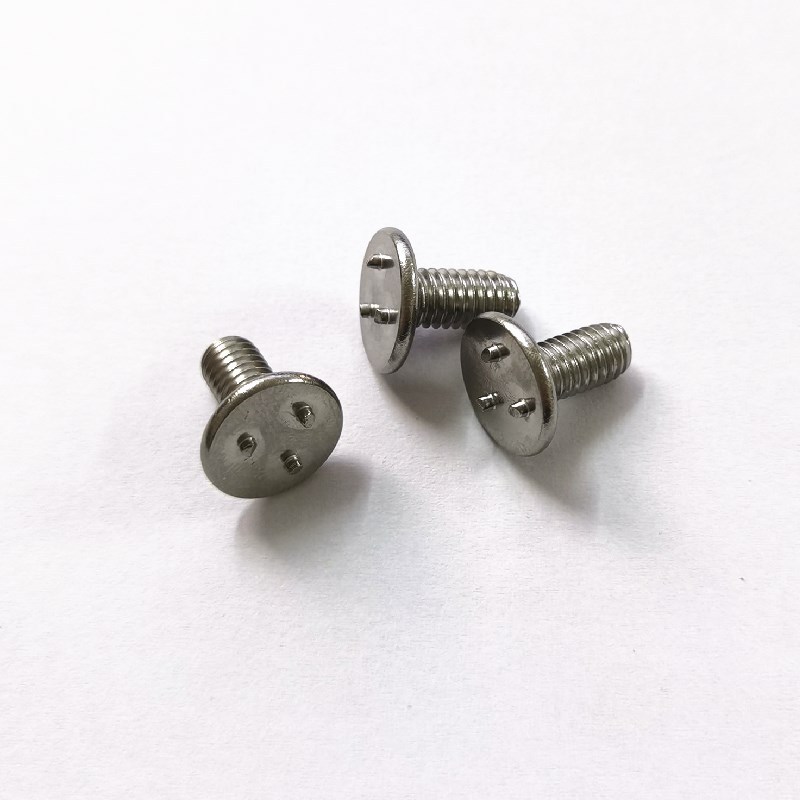

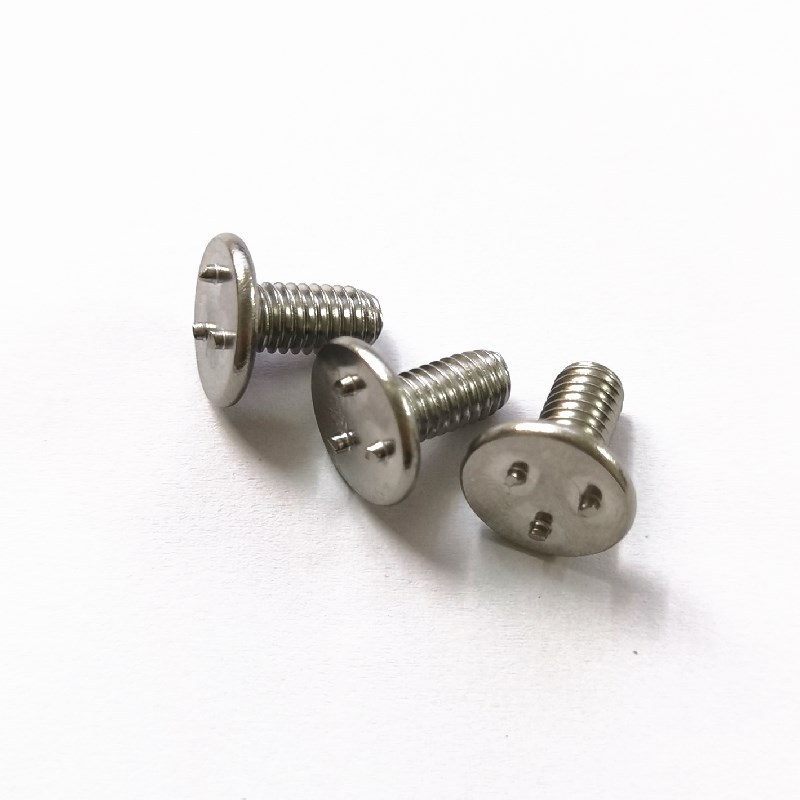

Śruba do spawania czołowego o wysokiej wytrzymałości to specjalny rodzaj łącznika, który zapewnia mocne i łatwe łączenie z blachami lub konstrukcjami. Ma występy – zwykle pierścienie lub małe guzki – po stronie stykającej się z metalem i są one wykonane w precyzyjnych rozmiarach.

Podczas spawania duża część prądu elektrycznego skupia się na tych występach. To sprawia, że metal bardzo się nagrzewa, topi się, a gdy ostygnie, tworzy mocną spoinę. Spoina ta utrzymuje śrubę zgrzewającą o wysokiej wytrzymałości z występem czołowym szczelnie na elemencie, nad którym pracujesz.

Szczegóły produktu

Głównym zadaniem śruby do zgrzewania czołowego o wysokiej wytrzymałości jest utworzenie trwałego, gwintowanego punktu mocowania, który wytrzyma ciężar. Do jego zgrzewania potrzebny jest specjalny sprzęt do zgrzewania garbowego.

Elektrody dociskają i wysyłają dużo prądu przez występy śruby i metalowy element, z którym pracujesz. Sposób wykonania śruby spawalniczej oznacza, że topią się tylko występy – nic więcej. Kiedy ostygną, tworzą mocne wiązanie metalu, a metal wokół niego nie ulega znacznemu wygięciu ani wypaczeniu.

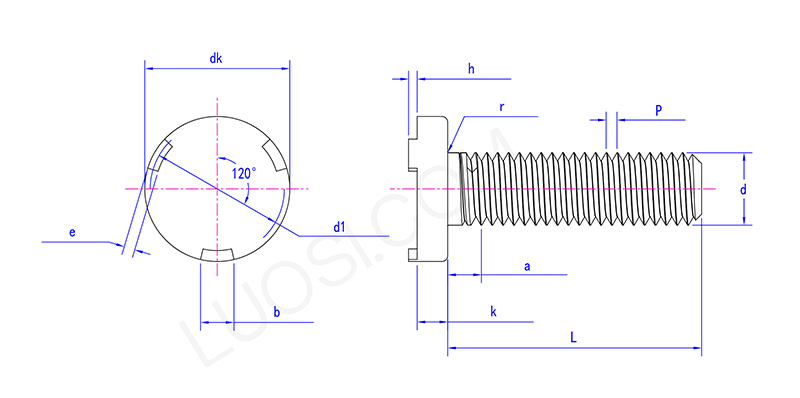

pon	M5	M6	M8	M10
P	0.8	1	1.25	5
dk maks	12.4	14.4	16.4	20.4
ok min	11.6	13.6	15.6	19.6
k maks	2	2.2	3.2	4.2
k min	1.6	1.8	3.2	4.2
e maks	2.25	2.75	2.25	2.75
min	1.75	2.25	1.75	2.25
bmaks	3.3	4.3	5.3	6.3
min	2.7	3.7	4.7	5.7
h maks	0.8	0.9	1.1	1.3
godz. min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r maks	0.6	0.7	0.9	1.2
maks	3.2	4	5	5

Jak to działa

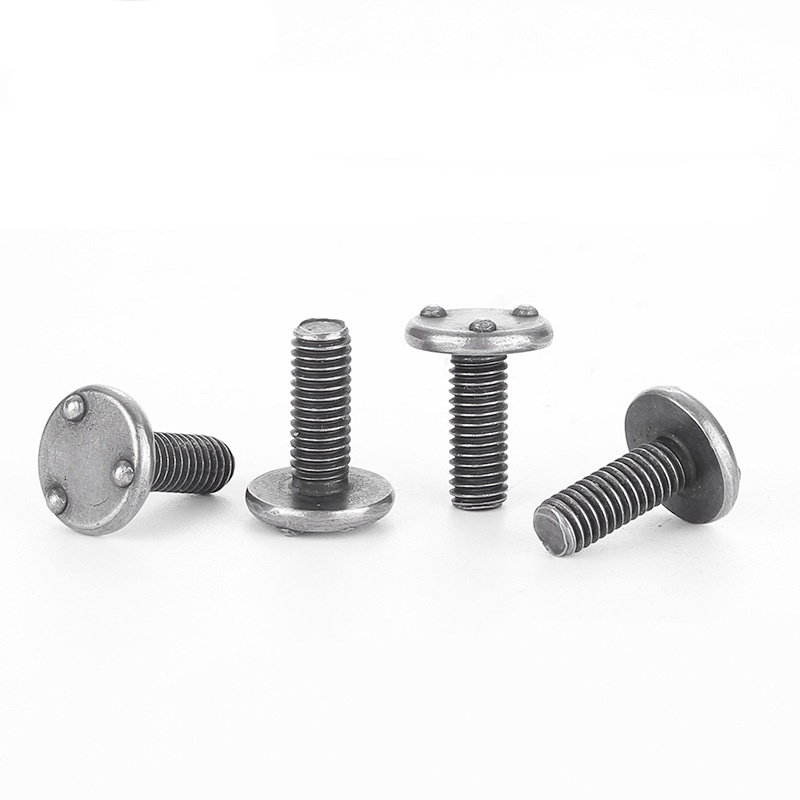

Śruba do spawania czołowego o dużej wytrzymałości ma niewielkie wypukłe części – zwykle pierścienie lub małe wgniecenia – po stronie, która jest spawana. Kiedy go spawasz, duża część prądu skupia się na tych uniesionych częściach. Topią się natychmiast w stosunku do metalu nieszlachetnego, podczas gdy elektroda jest dociskana.

Dzięki temu powstają mocne, szczelne spoiny, które dobrze utrzymują śrubę na miejscu. Świetnie sprawdzają się przy pracach blacharskich.
