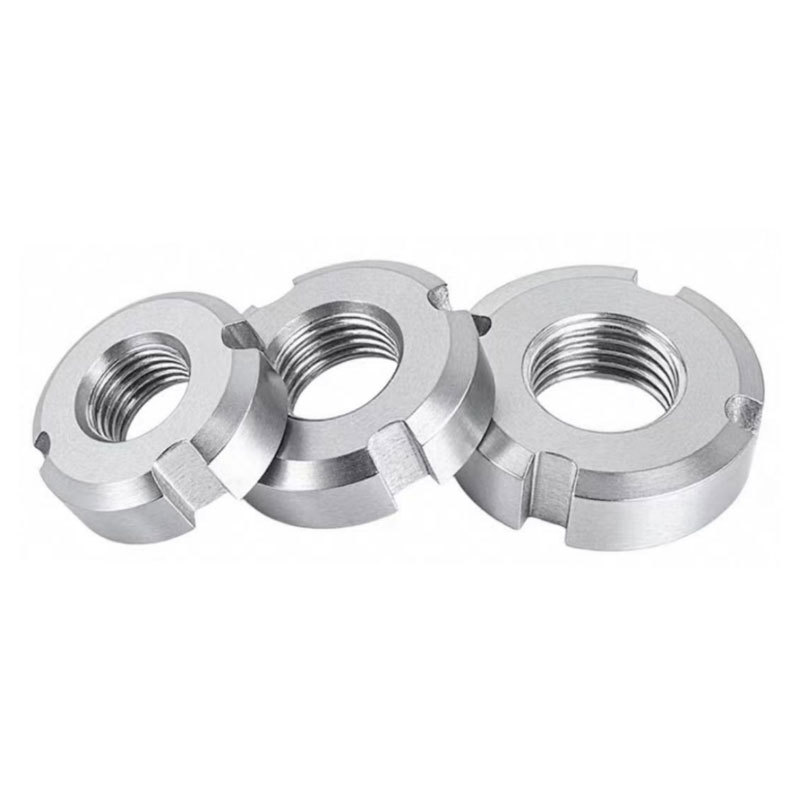

Aby zapewnić prawidłowe użycie nakrętki łożyskowej, zaleca się wybór następujących punktów:
(1) Określ specyfikację gwintu: Jest to podstawowy warunek wstępny. W przypadku systemów metrycznych należy odnieść się do wartości M; w przypadku systemów imperialnych należy odnieść się do cali. [Uwaga: w tym produkcie zastosowano wyłącznie śruby z drobnym gwintem. Przy wyborze należy sprawdzić skok (np. M16×1,5), aby uniknąć wybrania specyfikacji z grubym gwintem.]
(2) Sprawdź kluczowe wymiary: Sprawdź średnicę zewnętrzną (dk) i grubość (m), aby upewnić się, że nakrętka ma wystarczającą przestrzeń montażową w urządzeniu.
(3) Zdefiniuj standardy: Jasno określ standardy produktu, takie jak „Norma krajowa GB/T 812” lub „Norma niemiecka DIN 981”, aby zapewnić, że wszystkie wymiary mają wymagane tolerancje i dokładność.

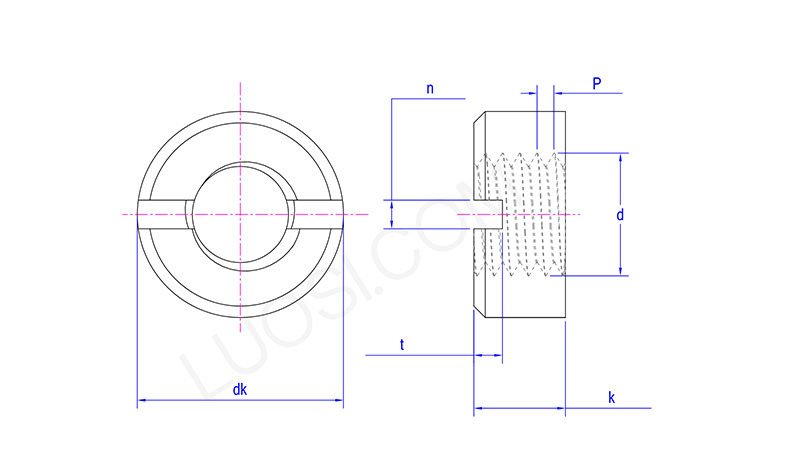

| pon | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
| P | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| dk maks | 7 | 8 | 9 | 11 | 14 | 18 | 21 | 24 | 26 | 29 | 32 |
| ok min | 6.64 | 7.64 | 8.64 | 10.57 | 13.57 | 17.57 | 20.48 | 23.48 | 25.48 | 28.48 | 31.38 |
| k maks | 3 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 | 11 | 12 | 13 | 14 |
| k min | 2.75 | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.64 | 10.57 | 11.57 | 12.57 | 13.57 |
| min | 1.46 | 1.46 | 2.06 | 2.56 | 3.06 | 3.57 | 4.07 | 4.07 | 4.07 | 4.07 | 5.07 |
| n maks | 1.71 | 1.71 | 2.31 | 2.81 | 3.31 | 3.87 | 4.37 | 4.37 | 4.37 | 4.37 | 5.37 |
| t min | 1 | 1.2 | 15 | 2 | 2.5 | 3.2 | 3.8 | 3.8 | 3.8 | 4.8 | 4.8 |
| t maks | 1.40 | 1.60 | 1.90 | 2.4 | 3 | 3.7 | 4.3 | 4.3 | 4.3 | 5.5 | 5.5 |

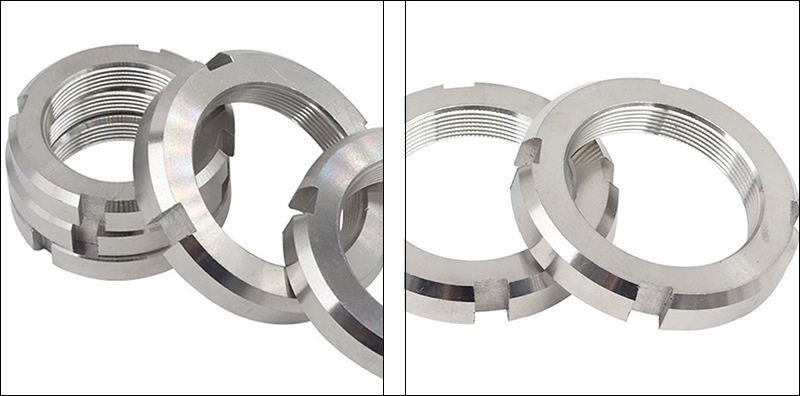

Przy wyborze rozmiaru nakrętki łożyskowej należy zwrócić szczególną uwagę na następujące kluczowe parametry:
(1) Specyfikacja gwintu (D×P): Wskazuje średnicę nominalną (D) i skok (P) gwintu.
Na przykład w M16×1,5, M16 reprezentuje średnicę nominalną 16 mm, a 1,5 oznacza podziałkę 1,5 mm.
(2) Średnica zewnętrzna (dk): Maksymalny wymiar zewnętrzny nakrętki, który określa minimalną przestrzeń wymaganą do montażu.
(3) Grubość (m): Osiowa wysokość nakrętki, która wpływa na ramię siły blokującej i wytrzymałość.
(4) Liczba nacięć (n) / Szerokość rowka (b) / Głębokość rowka (t): Parametry geometryczne rowków, które muszą odpowiadać wymiarom odpowiednich narzędzi profesjonalnych (klucz hakowy i kołki otwierające/podkładki ustalające).
Oto niektóre powszechnie używane dane specyfikacji standardowych:

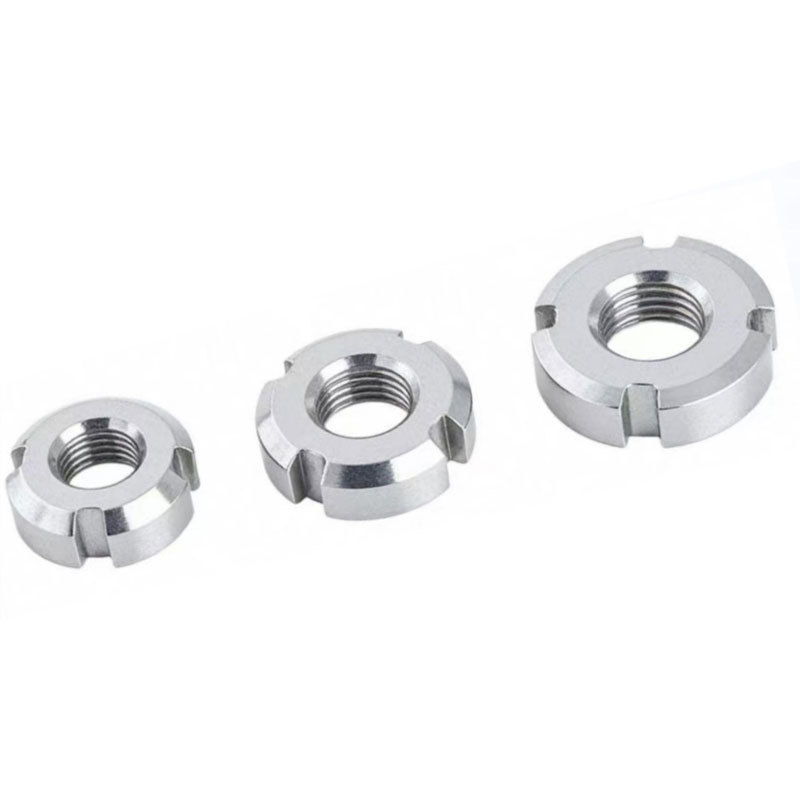

Weźmy na przykład nakrętkę zabezpieczającą łożyska GB/T 812-1988 (metryczną):
| Specyfikacja gwintu: D×P | Średnica zewnętrzna: dk (mm) | Grubość: m (mm) | Liczba miejsc: n | Głębokość szczeliny: t (mm) |
| M10*1 | 22 | 8 | 4 | 2.6 |
| M12*1,25 | 25 | 8 | 4 | 2.6 |
| M14*1,5 | 28 | 8 | 4 | 2.6 |
| M16*1,5 | 30 | 8 | 4 | 3.1 |
| M18*1,5 | 32 | 8 | 4 | 3.1 |
| M20*1,5 | 35 | 8 | 4 | 3.1 |
(1) Konsystencja gwintu: Wszystkie nakrętki łożyskowe są wyposażone w śruby z drobnym gwintem. Proszę sprawdzić skok, aby uniknąć pomyłki ze śrubami z grubym gwintem.
(2) Narzędzia dodatkowe: Proces demontażu i montażu wymaga użycia specjalnego klucza hakowego.
(3) Akcesoria zapobiegające poluzowaniu: Aby uzyskać efekt blokujący, należy ich używać w połączeniu z podkładkami ograniczającymi (takimi jak GB/T 858) lub otwartymi kołkami.
(4) Rysunki techniczne: Podczas projektowania należy zawsze odnosić się do najnowszej wersji odpowiednich standardowych rysunków technicznych lub specyfikacji produktu.
