Nakrętka DIN 1804

Dostawca i producent z Chin, Xiaoguo®, specjalizuje się w nakrętkach DIN 1804, które można ponownie wykorzystać. Produkt oferuje wysoką efektywność kosztową i może skutecznie obniżyć koszty konserwacji w dłuższej perspektywie. Kupując nakrętki Bulk DIN 1804, otrzymasz korzystniejszą cenę.

Wyślij zapytanie

Opis produktu

Narzędzia instalacyjne

Chociaż nakrętka DIN 1804 ma prostą konstrukcję, prawidłowy montaż jest kluczem do zapewnienia jej skuteczności blokowania.

(1) Podstawowe narzędzie: klucz hakowy (należy użyć), powszechnie stosowaną normą jest DIN 1810.

Istnieją różne formy:

1) Typ stały z podwyższonym noskiem: zgodny z normą DIN 1810, jest to najczęściej stosowana opcja standardowa.

2) Typ zawiasowy/regulowany: Jedno narzędzie obejmuje wiele specyfikacji, odpowiednie do sytuacji o zmiennych warunkach pracy.

3) Typ zestawu: taki jak zestaw 8-częściowy, zawierający różne specyfikacje, ułatwiający scentralizowane zarządzanie i użytkowanie.

(2) Narzędzia pomocnicze: Klucz dynamometryczny: Aby zapewnić precyzyjną kontrolę siły blokowania, wiele kluczy hakowych zaprojektowano z kwadratowymi interfejsami, które można podłączyć do kluczy dynamometrycznych. (3) Akcesoria zapobiegające poluzowaniu: Aby uzyskać efekt zapobiegający poluzowaniu, nakrętkę należy połączyć z odpowiednim urządzeniem zapobiegającym poluzowaniu, takim jak podkładka zabezpieczająca lub klej blokujący gwint.

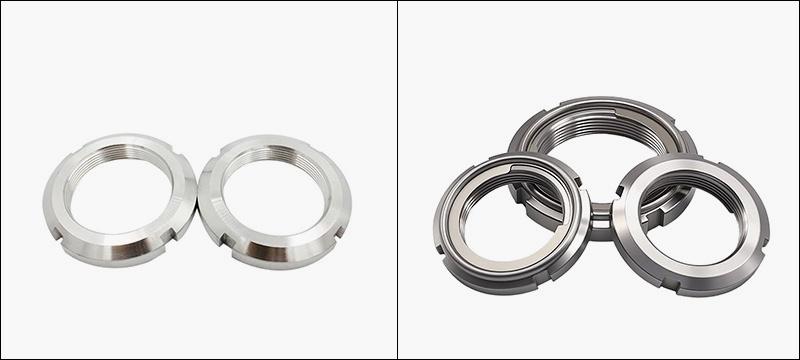

DIN 1804 Nut

Kroki instalacji

(1) Przygotowanie przed instalacją

Potwierdź specyfikację: Upewnij się, że specyfikacja gwintu nakrętki DIN 1804 jest zgodna ze specyfikacją wału.

Kontrola czyszczenia: Dokładnie oczyść wał, gwinty nakrętki i powierzchnie współpracujące oraz sprawdź, czy nie ma żadnych zadziorów lub uszkodzeń.

Sprawdź powierzchnię nośną: Podczas montażu strona nakrętki z drobno obrobioną powierzchnią musi być skierowana w stronę łożyska lub powierzchni czołowej przedmiotu obrabianego.

(2) Wstępne dokręcenie

Wkładanie ręczne: Wyrównaj wcześniej nakrętkę z końcem wału, a następnie włóż ją ręcznie, wykonując 2 do 3 obrotów.

(3) Urządzenie zapobiegające poluzowaniu

Zamontuj podkładkę zabezpieczającą zgodnie ze schematem zapobiegającym poluzowaniu (wypust wewnętrzny powinien zrównać się z rowkiem wpustowym na wale) lub nałóż klej blokujący gwint.

(4) Ostateczne dokręcenie

Ostrożnie włóż wystający nosek klucza hakowego w rowek nakrętki (zwróć uwagę, że począwszy od specyfikacji M45x1,5 nakrętka ma 6 rowków i należy przykładać siłę bardziej równomiernie)

(5) Blokowanie i potwierdzanie

Stosowanie mechanicznego zabezpieczenia przed poluzowaniem (pierścień zabezpieczający): Po dokręceniu nakrętki należy odgiąć zewnętrzne pióro pierścienia i włożyć je w dowolne gniazdo nakrętki, aby uzyskać mechaniczne zablokowanie.

Stosować chemiczny środek zapobiegający poluzowaniu (klej do blokowania gwintów): Nałożyć go po oczyszczeniu gwintów i przed dokręceniem i poczekać, aż stwardnieje.

Kontrola końcowa: Użyj klucza dynamometrycznego, aby ponownie sprawdzić moment dokręcania.

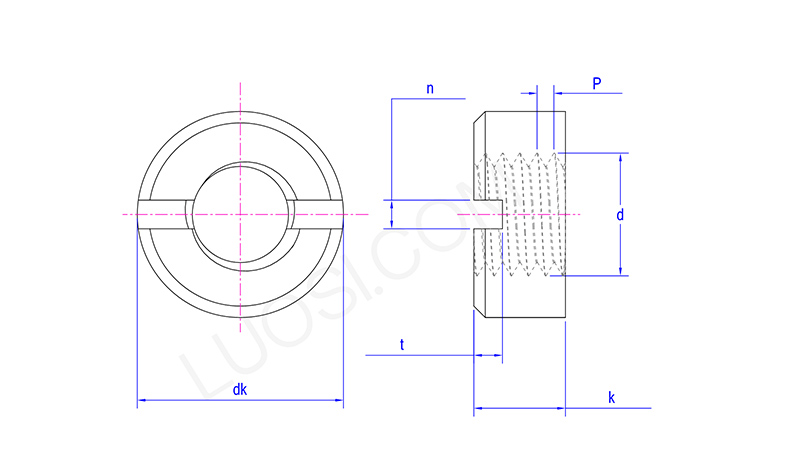

DIN 1804 Nut

pon	M3,5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
ok min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Instrukcje instalacji

(1) Nie mylić powierzchni nośnych: Upewnij się, że drobno obrobiona powierzchnia d3 ściśle przylega do chropowatej powierzchni zwróconej w kierunku działania narzędzia.

(2) Wartość momentu obrotowego ma kluczowe znaczenie: zbyt wysoki moment obrotowy może spowodować uszkodzenie gwintu lub odkształcenie wału; niewystarczająco wysoki moment obrotowy powoduje niewystarczającą siłę wstępnego dokręcenia, przez co nakrętka DIN 1804 jest podatna na poluzowanie.

(3) Prawidłowe użycie narzędzi: Upewnij się, że rozmiar klucza nasadowego dokładnie odpowiada zewnętrznej średnicy nakrętki, aby uniknąć uszkodzenia szczeliny.

(4) Należy wziąć pod uwagę siłę napięcia wstępnego: W przypadku stosowania do napięcia wstępnego łożyska konieczne jest precyzyjne ustawienie siły napięcia wstępnego przy użyciu profesjonalnych metod.

(5) Regularna kontrola: Podczas pierwszego uruchomienia urządzenia lub po większych naprawach konieczne jest przeprowadzanie regularnych kontroli stanu zablokowania nakrętek, aby zapobiec poluzowaniu.
