Wybór obróbki powierzchni nakrętki wału zależy głównie od konkretnego środowiska użytkowania, budżetu i wymagań wydajnościowych.
(1) Priorytet budżetowy, suche środowisko wewnętrzne: Preferowaną opcją jest cynkowanie galwaniczne.
(2) Trudne warunki zewnętrzne / Wysoka odporność na korozję: Preferowane opcje to cynkowanie ogniowe lub niklowanie bezprądowe.
(3) Elementy złączne o dużej wytrzymałości (klasa 10.9 i wyższa): Należy wybrać proces, który nie powoduje ryzyka kruchości wodorowej, taki jak Dacromet lub cynkowanie mechaniczne.
(4) Do gruntowania powłoki lub w celu zmniejszenia tarcia: Wybierz fosforanowanie.
(5) Specyficzne wymagania dotyczące wyglądu: Aby uzyskać efekt lustrzanego wykończenia, można wybrać chromowanie; aby uzyskać czystą czerń i gęsty wygląd, można wybrać czerń elektroforetyczną.
(6) Specjalne wymagania funkcjonalne (odporność na wysoką temperaturę / zapobieganie przywieraniu): Wybierz powłokę teflonową.
(7) Bardzo zaangażowani w ochronę środowiska: priorytetowo traktujemy stosowanie nowych, przyjaznych dla środowiska procesów, takich jak niezawierająca chromu powłoka Dacromet i cynkowanie ogniowe.

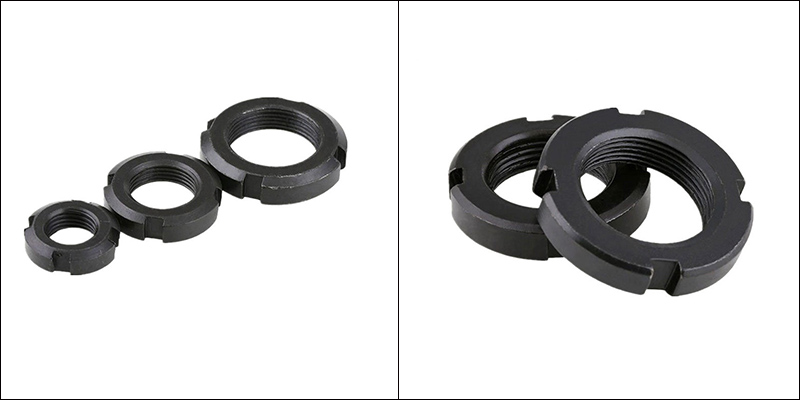

Nakrętka wału została precyzyjnie zaprojektowana pod względem konstrukcyjnym. Jego cechy konstrukcyjne dotyczą głównie gwintu, mechanizmu blokującego i kształtu.
(1) Konstrukcja gwintu
Służy jako podstawa nakrętki wału i ma kluczowe znaczenie dla zapewnienia wytrzymałości i dokładności połączenia.
Drobny gwint: Wszystkie nakrętki wału są wyposażone w drobnozwojny gwint. Kąt pochylenia linii śrubowej drobnego gwintu jest mały, co zapewnia doskonałe działanie samoblokujące. Szczególnie nadaje się do zastosowań poddawanych obciążeniom dynamicznym.
Wysoka tolerancja precyzji: Gwint wewnętrzny nakrętki jest zwykle produkowany zgodnie z normą ISO 965-2 6H lub 5H, podczas gdy dla gwintu wału współpracującego zaleca się stosowanie tolerancji 6g.
(2) Mechanizm zapobiegający poluzowaniu i blokowaniu
Jest to rdzeń funkcji „blokowania” nakrętki, skutecznie zapobiegającej wibracjom i uderzeniom.

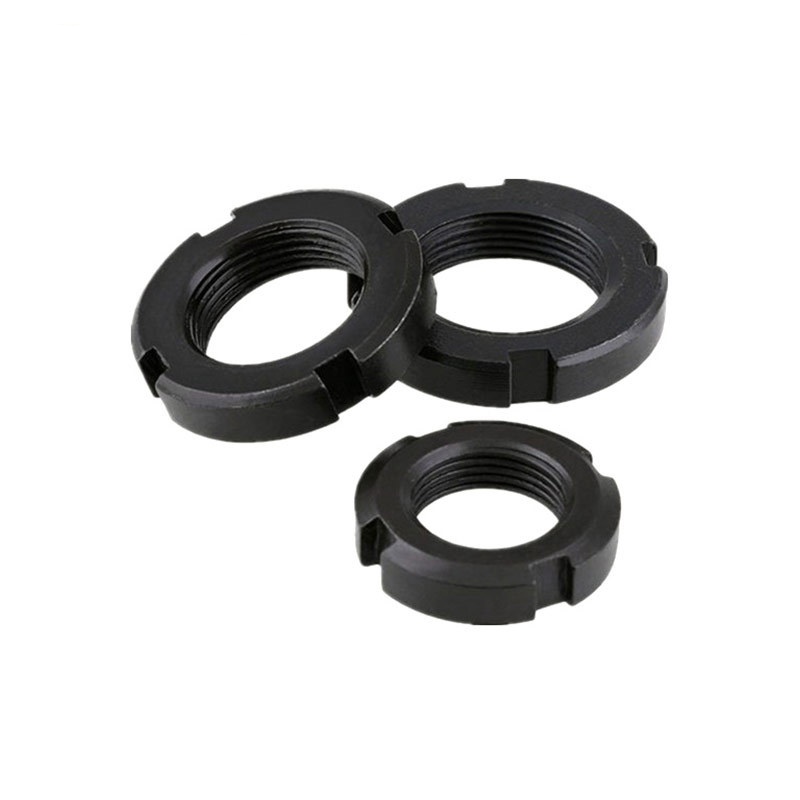

Typ szczelinowy: Jest to najbardziej klasyczna konstrukcja. Zapobiega poluzowaniu poprzez obróbkę od 4 do 8 promieniowych rowków na zewnętrznym okręgu nakrętki.
Osiowe śruby blokujące: Ta konstrukcja integruje śruby blokujące z korpusem nakrętki. Typowy układ składa się z 3, 4 lub 8 równomiernie rozmieszczonych śrub, zapewniających równomierny rozkład siły blokującej.
Elastyczne mocowanie odkształceń: Jest to bardzo precyzyjna konstrukcja. Główny korpus nakrętki zawiera strukturę „elastycznej membrany” lub „membrany”. Podczas dokręcania śruby membrana ulega kontrolowanemu odkształceniu sprężystemu, co powoduje pełne tarcie obwodowe 360°.
Blokowanie osiowe i podstawy zęba: Siła blokująca typu blokującego osiowego jest równoległa do osi gwintu; typ blokowania podstawy zęba styka się z podstawą gwintu (pod kątem około 30°) poprzez mechanizm blokujący, co może skutecznie zapobiegać odkształceniu korpusu nakrętki.
(3) Projekt kształtu
Konstrukcja zewnętrzna decyduje o łatwości instalacji, przestrzeni operacyjnej i wygodzie konserwacji.
Okrągły korpus główny: Okrągły korpus główny skutecznie zapobiega zakłóceniom obrotowym.

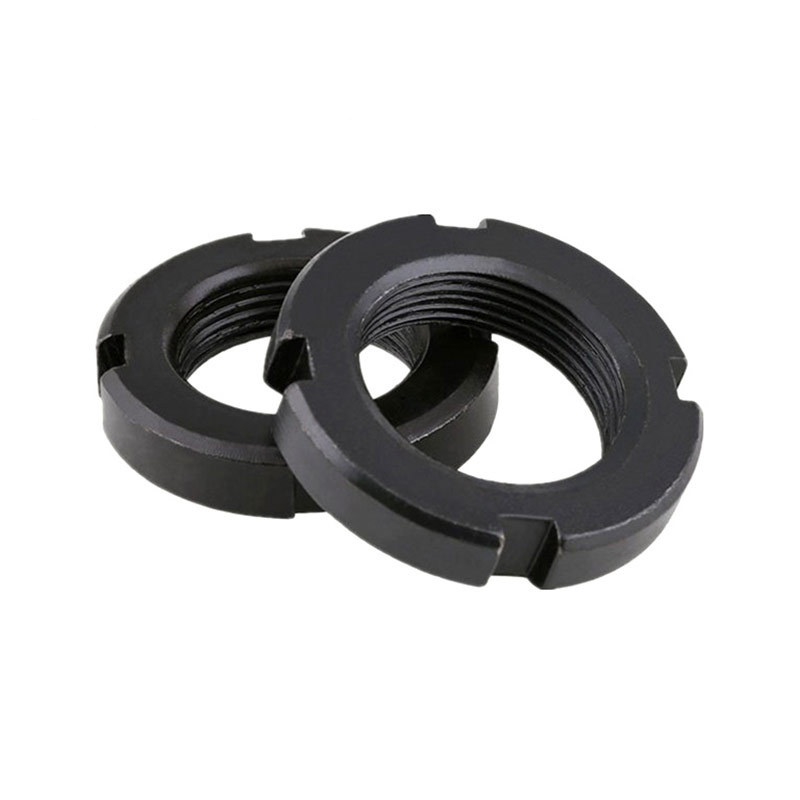

Specjalistyczny interfejs narzędzia: Szczelina: Stosowana głównie w połączeniu z kluczem hakowym.
Powierzchnia czołowa: Na powierzchni czołowej znajdują się otwory, które można dokręcić za pomocą klucza do korków lub pręta cylindrycznego.
Konstrukcja ze skosem: zgodnie z normami (takimi jak DIN 981) nakrętki wału mają zwykle skos 30°, który pomaga w prowadzeniu podkładki zabezpieczającej i ułatwia jej prawidłowe dopasowanie podczas montażu.

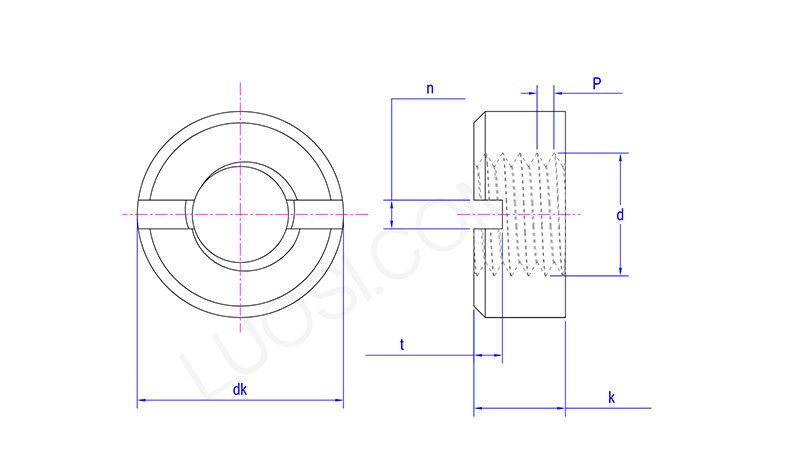

| pon | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
| P | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| dk maks | 7 | 8 | 9 | 11 | 14 | 18 | 21 | 24 | 26 | 29 | 32 |
| ok min | 6.64 | 7.64 | 8.64 | 10.57 | 13.57 | 17.57 | 20.48 | 23.48 | 25.48 | 28.48 | 31.38 |
| k maks | 3 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 | 11 | 12 | 13 | 14 |
| k min | 2.75 | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.64 | 10.57 | 11.57 | 12.57 | 13.57 |
| min | 1.46 | 1.46 | 2.06 | 2.56 | 3.06 | 3.57 | 4.07 | 4.07 | 4.07 | 4.07 | 5.07 |
| n maks | 1.71 | 1.71 | 2.31 | 2.81 | 3.31 | 3.87 | 4.37 | 4.37 | 4.37 | 4.37 | 5.37 |
| t min | 1 | 1.2 | 15 | 2 | 2.5 | 3.2 | 3.8 | 3.8 | 3.8 | 4.8 | 4.8 |
| t maks | 1.40 | 1.60 | 1.90 | 2.4 | 3 | 3.7 | 4.3 | 4.3 | 4.3 | 5.5 | 5.5 |
