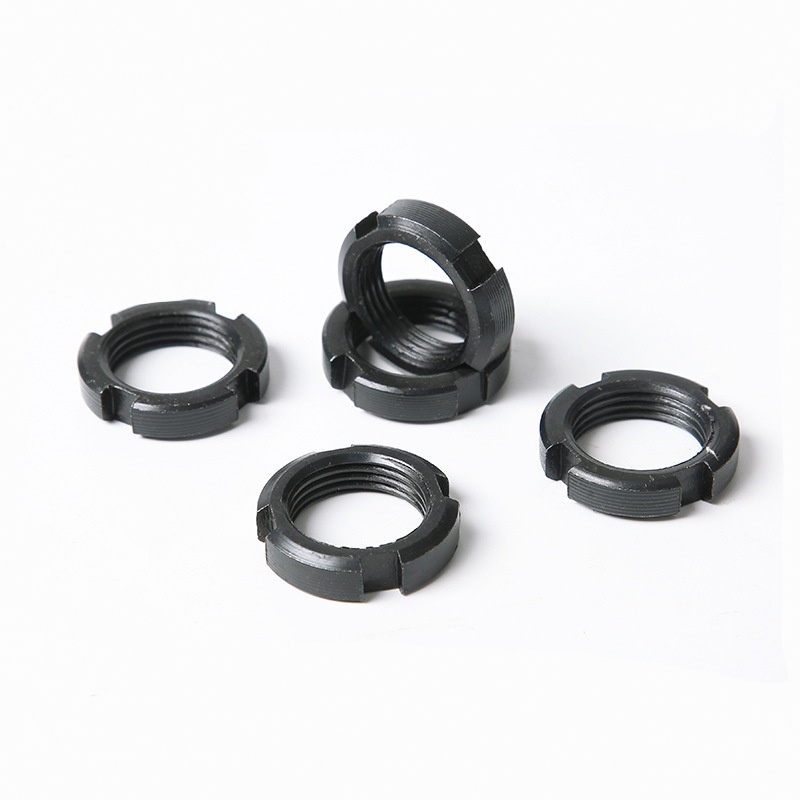

Okrągła nakrętka z rowkiem

Okrągła nakrętka Xiaoguo® wyprodukowana w Chinach z rowkiem jest zgodna z normami krajowymi GB812, niemiecką normą DIN 981 i międzynarodową normą ISO 7718. Dlatego też rozmiar i dokładność gwintu produktu są ściśle regulowane i identyfikowalne. Nakrętka okrągła z nacięciem Bezpłatna próbka Tę próbkę udostępnimy Państwu już na wczesnym etapie naszej współpracy.

Wyślij zapytanie

Opis produktu

Proces dostosowywania

Typowy proces dostosowywania niestandardowej nakrętki okrągłej ze szczeliną jest następujący:

(1) Komunikacja dotycząca popytu: Jasno zdefiniuj wymagania dotyczące funkcji produktu, wymiarów, materiałów itp.

(2) Potwierdzenie rysunku: Dostarcz rysunki 2D/3D i skontaktuj się z inżynierami, aby potwierdzić wymiary i tolerancje.

(3) Przykładowa produkcja: Forma jest wytwarzana w celu produkcji próbek, a po przejściu testów i weryfikacji klientom zostaną udostępnione zdjęcia i filmy.

(4) Produkcja masowa: Po potwierdzeniu przez klienta, że próbka jest zakwalifikowana, rozpoczyna się etap produkcji masowej.

(5) Kontrola jakości po dostawie: Przed wysyłką przeprowadzane są rygorystyczne kontrole, a wraz z towarami dostarczane są raporty dotyczące jakości.

Round Nut with Slot

Konfigurowalne główne aspekty

Niestandardowa usługa dostosowywania okrągłej nakrętki ze szczeliną jest bardzo dojrzała. Prawie wszystkie kluczowe parametry można elastycznie dostosować do rzeczywistego wykorzystania.

(1) Wymiary i dane techniczne:

Regulacja w pełnym rozmiarze: średnicę zewnętrzną, średnicę wewnętrzną i grubość (wysokość) można dostosować.

Specjalistyczne dostosowywanie: dostępne są niestandardowe wersje nakrętek, takie jak wydłużone, schodkowe, z otworami nieprzelotowymi itp.

(2) Parametry gwintu:

Różnorodne standardy gwintów: Oprócz powszechnie używanych gwintów metrycznych drobnozwojnych obsługuje również gwinty metryczne grube, standardowe gwinty amerykańskie i standardowe gwinty brytyjskie itp.

Specjalny typ gwintu: Gwinty można dostosować zgodnie z wymaganiami.

（3）Wybór materiału:

Materiały metalowe: stal węglowa, stal stopowa, stal nierdzewna, mosiądz, stop aluminium, stop tytanu itp.

Materiały niemetalowe: W niektórych specjalnych zastosowaniach można zastosować nylon i PEEK.

(4) Właściwości mechaniczne:

Stopień wytrzymałości: Konfigurowalne opcje okrągłej nakrętki ze szczeliną obejmują gatunki takie jak 4,8, 8,8, 10,9 i 12,9, zaprojektowane tak, aby spełniać różnorodne wymagania eksploatacyjne.

Wskaźniki mechaniczne: Można dostosować do rzeczywistych wymagań.

(5) Obróbka powierzchniowa:

Obejmuje procesy takie jak cynkowanie, czernienie, powlekanie daktronem i niklowanie.

(6) Konstrukcja typu szczelinowego:

W zależności od wymagań dotyczących zabezpieczenia przed poluzowaniem lub montażu, można zaprojektować inną liczbę, szerokość, głębokość lub specjalne kształty szczelin.

(7) Standardy niestandardowe: Obsługuje konwersję niestandardowych wersji dla różnych standardowych systemów, takich jak standardy krajowe (GB), standardy niemieckie (DIN), standardy amerykańskie (ANSI) i standardy japońskie (JIS).

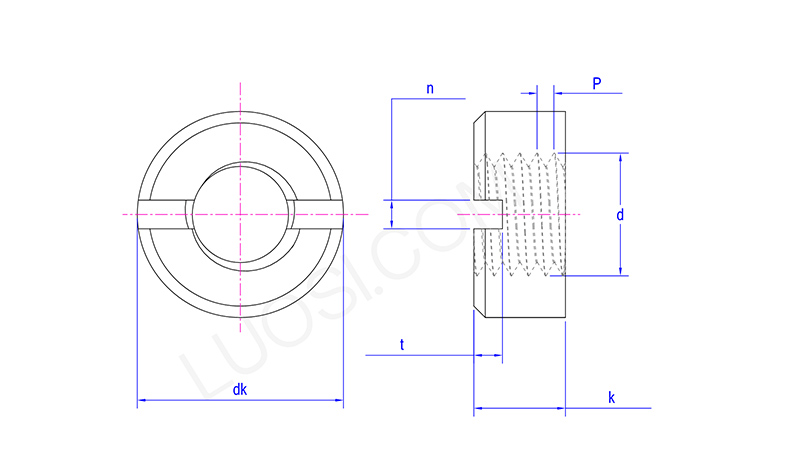

Round Nut with Slot

pon	M3,5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
ok min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
