Śruba spawająca z dolnym występem

Dolną śrubę do zgrzewania garbowego można przyspawać do powierzchni metalu, a jej gwintowany koniec można wykorzystać do łączenia innych elementów. Nadają się do miejsc, gdzie urządzenia mechaniczne, ramy stalowe lub panele przemysłowe wymagają solidnego i trwałego podłoża. Xiaoguo® to niezawodna marka, produkty spełniają odpowiednie standardy jakości.

Model:QC/T 598-1999

Wyślij zapytanie

Opis produktu

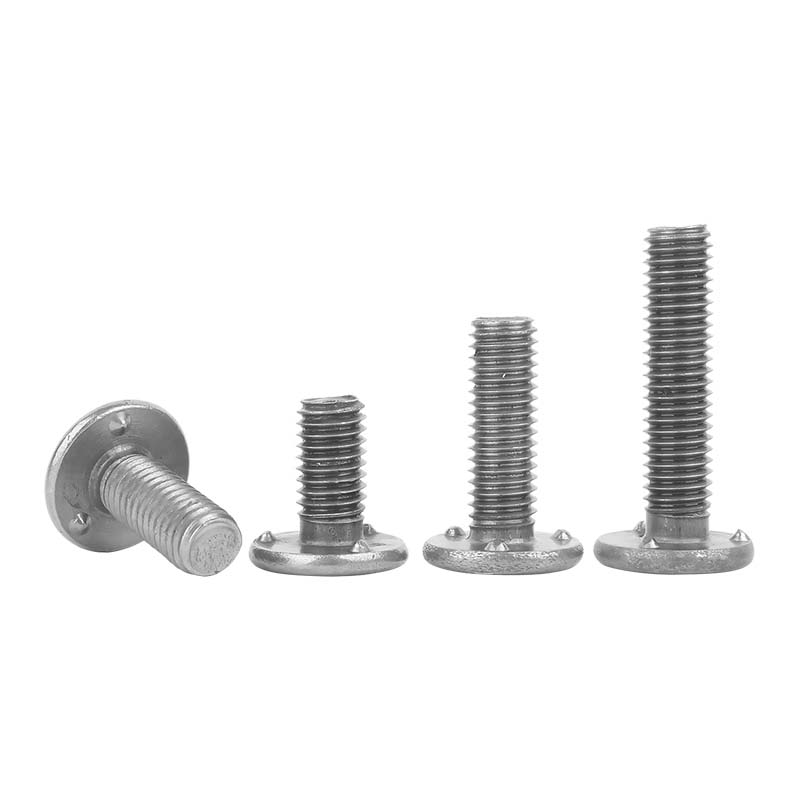

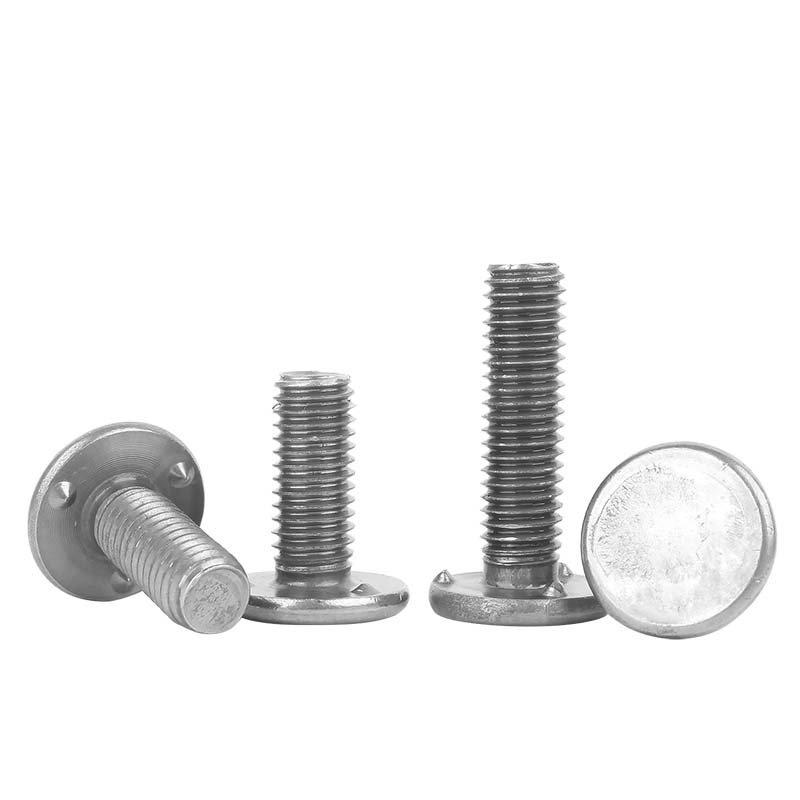

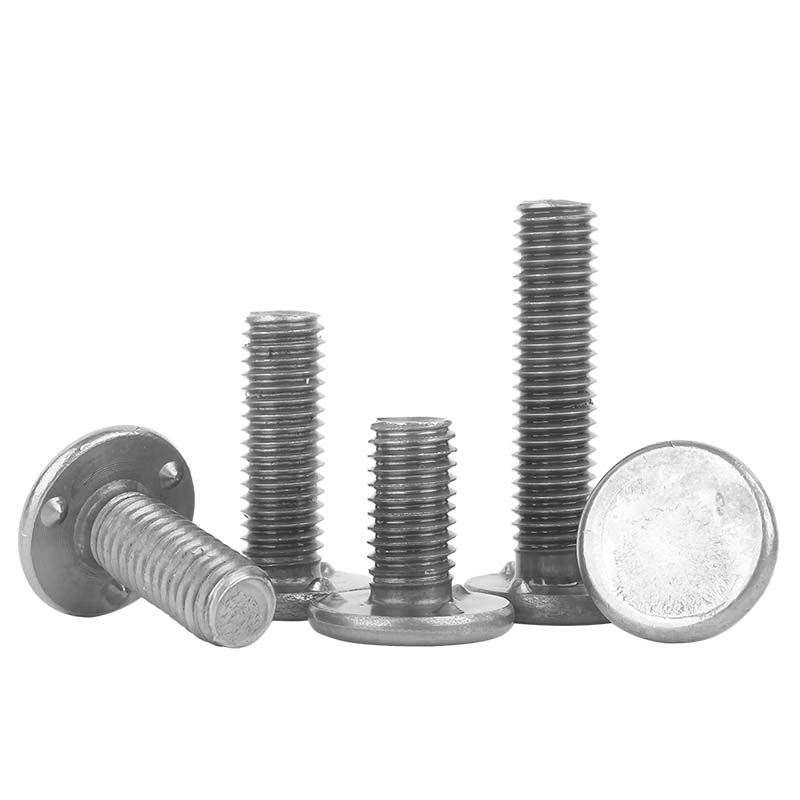

Łeb śruby do spoiny występowej jest okrągły, gładki i regularny, z punktami spawania i jest stosowany w scenariuszach takich jak spawanie i mocowanie. Śruba ma kształt cylindryczny, a na jej powierzchni znajdują się regularne gwinty. Nici są ciągłe i jednolite.

Parametry produktu

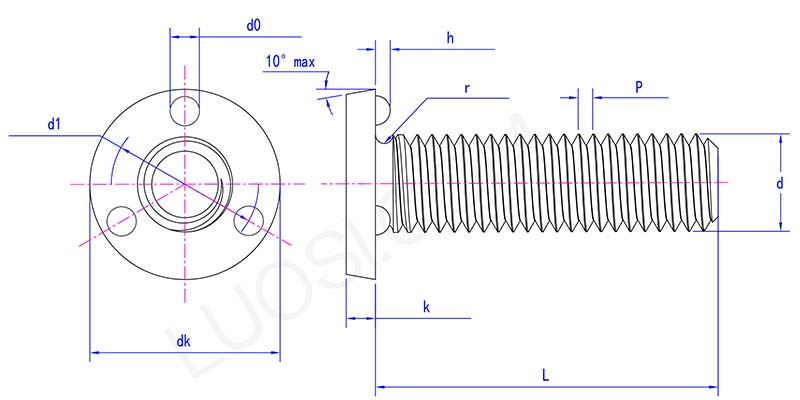

bottom projection weld screw parameter

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
ok min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
godz. min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Aplikacje

Podczas budowy projektów konstrukcji stalowych, takich jak mosty i duże budynki, stosuje się śruby do spoin garbowych dolnych. Mogą zapewnić pewne połączenie wszystkich elementów konstrukcji stalowej, wytrzymać duże obciążenia i naprężenia oraz zagwarantować bezpieczeństwo i stabilność konstrukcji budynku.

pontaż wszelkiego rodzaju urządzeń mechanicznych nie może obejść się bez śrub do zgrzewania garbowego. Na przykład różne elementy wyposażenia, takie jak obrabiarki, silniki i duże maszyny, są ściśle połączone za pomocą śrub, aby zapewnić normalne działanie maszyn. Przykładowo podczas montażu silnika śruby służą do precyzyjnego łączenia różnych podzespołów, zapewniając stabilność i niezawodność silnika podczas pracy.

Śruba do zgrzewania garbowego stosowana jest w przemyśle petrochemicznym. Do połączeń różnych urządzeń, takich jak zbiorniki magazynowe, rurociągi, zawory itp., wymagane są specjalne śruby odporne na wysoką temperaturę i korozję. Śruby te mogą zapewnić stabilną pracę sprzętu w złożonych środowiskach chemicznych i zapobiec wypadkom, takim jak wycieki.

Cecha produktu

Punkty spawania śrub z dolnym występem można wykorzystać do wstępnego przyspawania śrub do przedmiotu obrabianego, ułatwiając późniejsze operacje montażowe. Śruba ma regularne i ciągłe, jednolite gwinty, które można dopasowaćorzechyi inne komponenty. Można je dostosować do materiałów o różnej grubości i spełniać różne wymagania montażowe.
