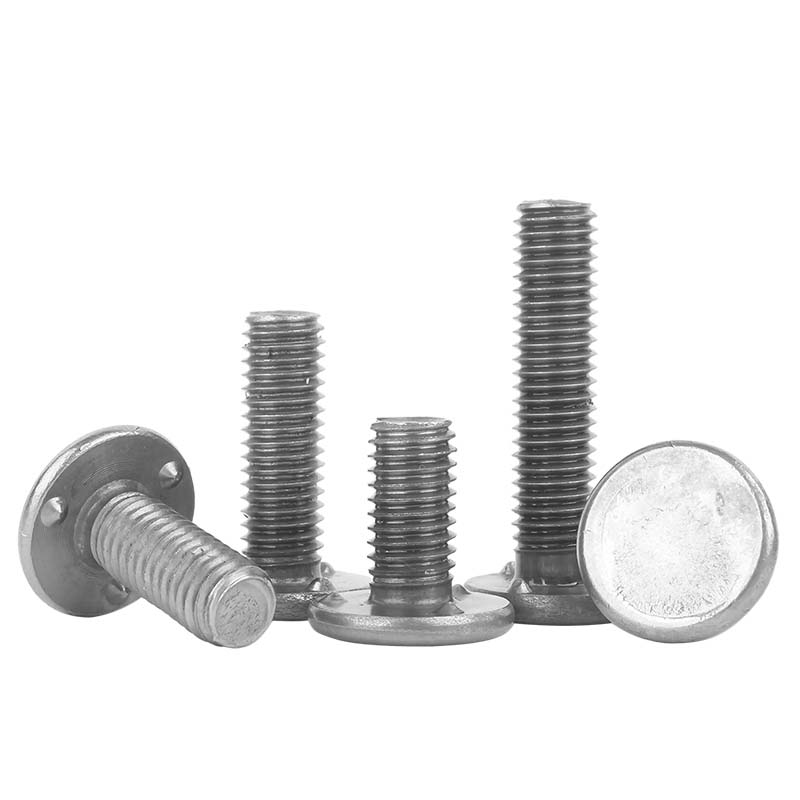

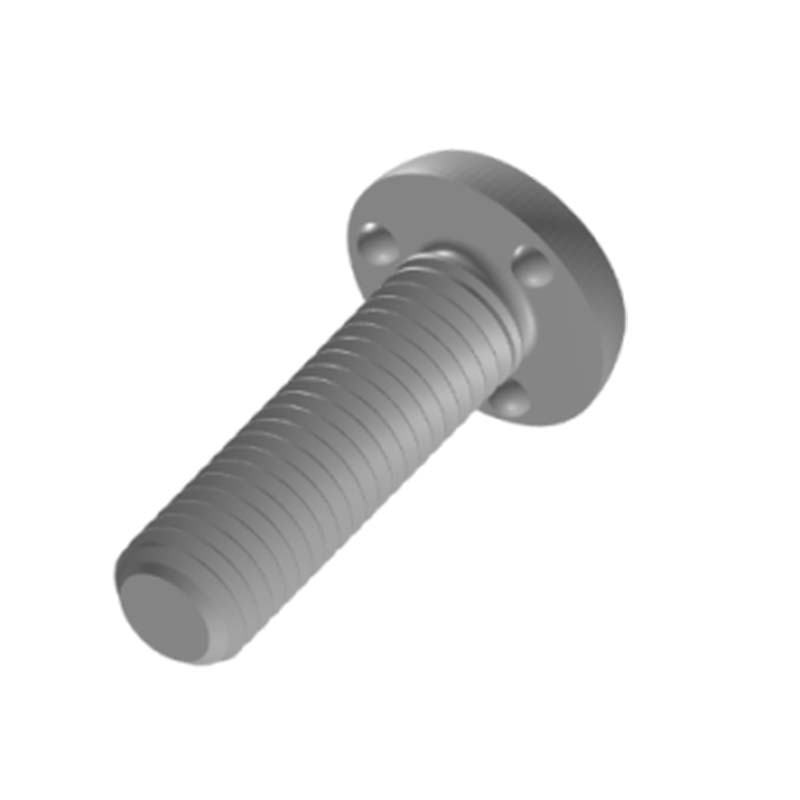

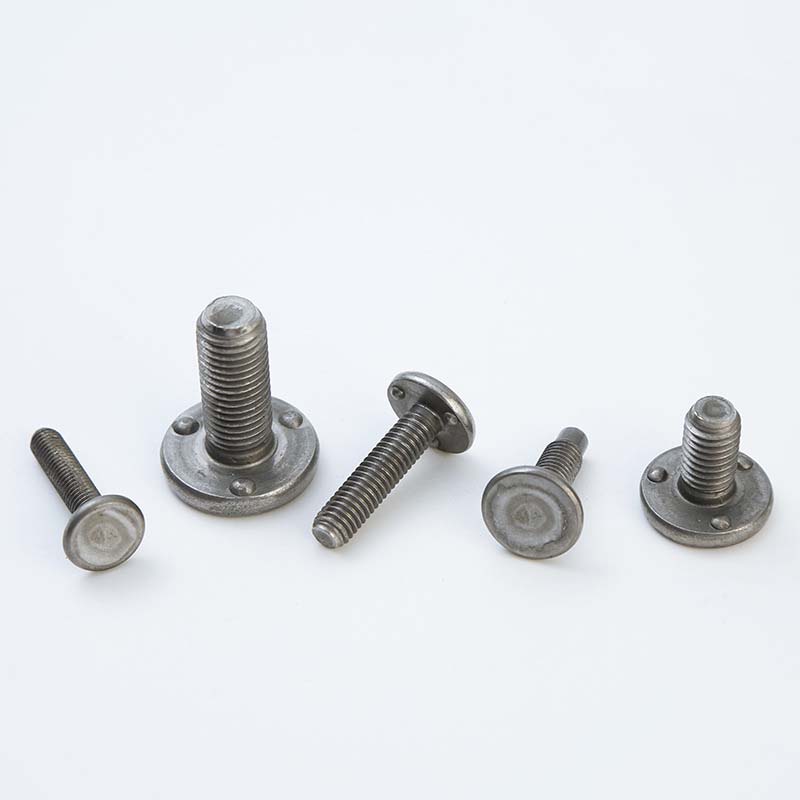

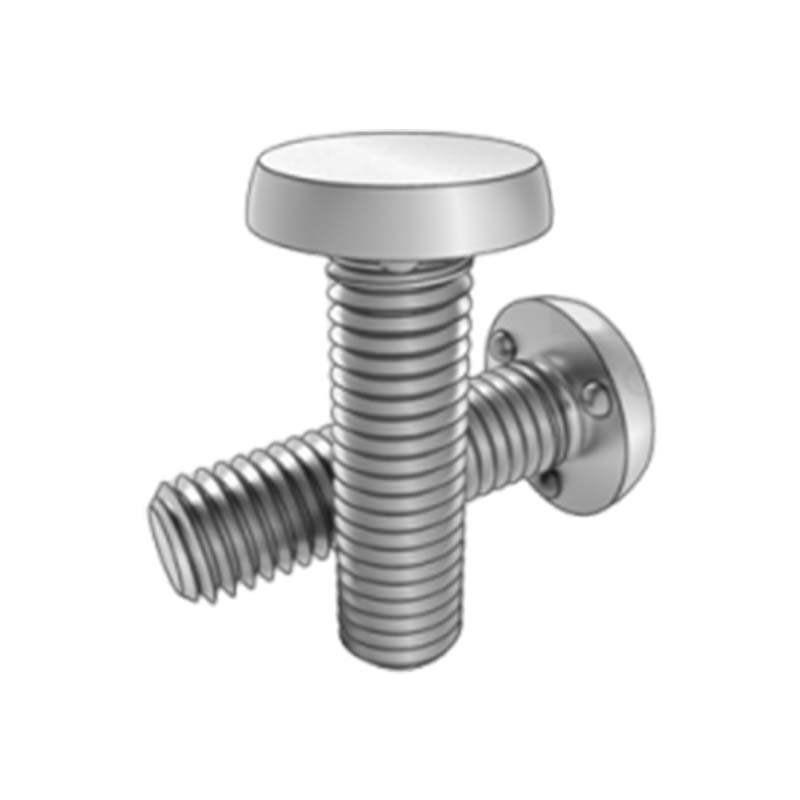

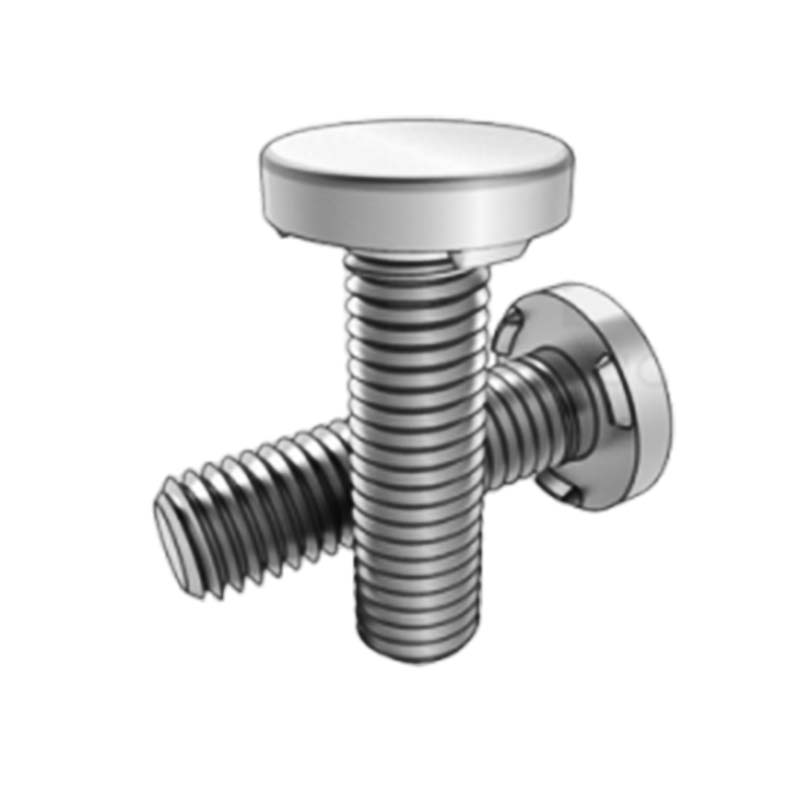

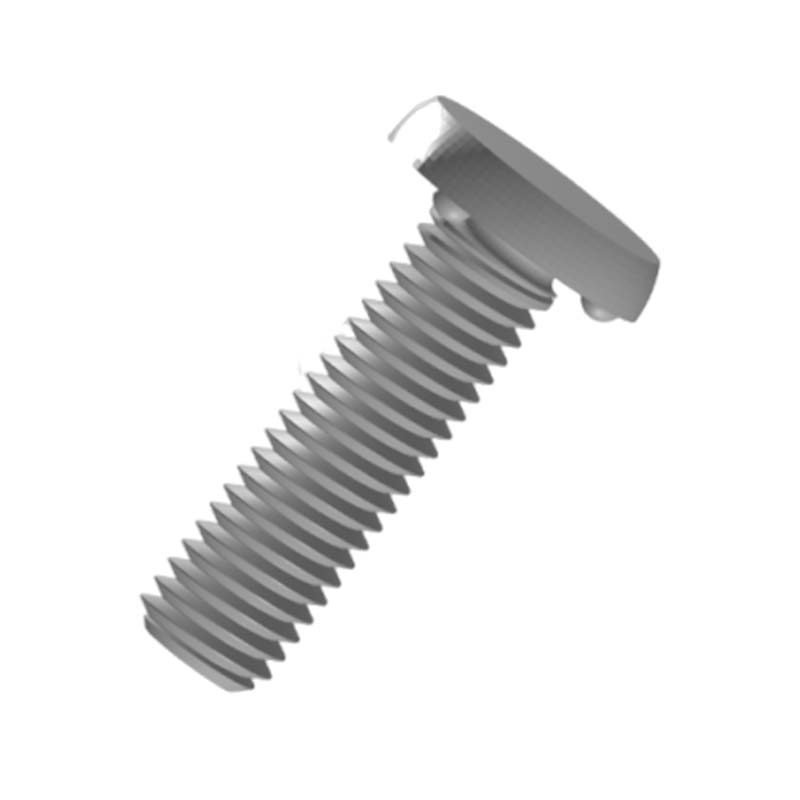

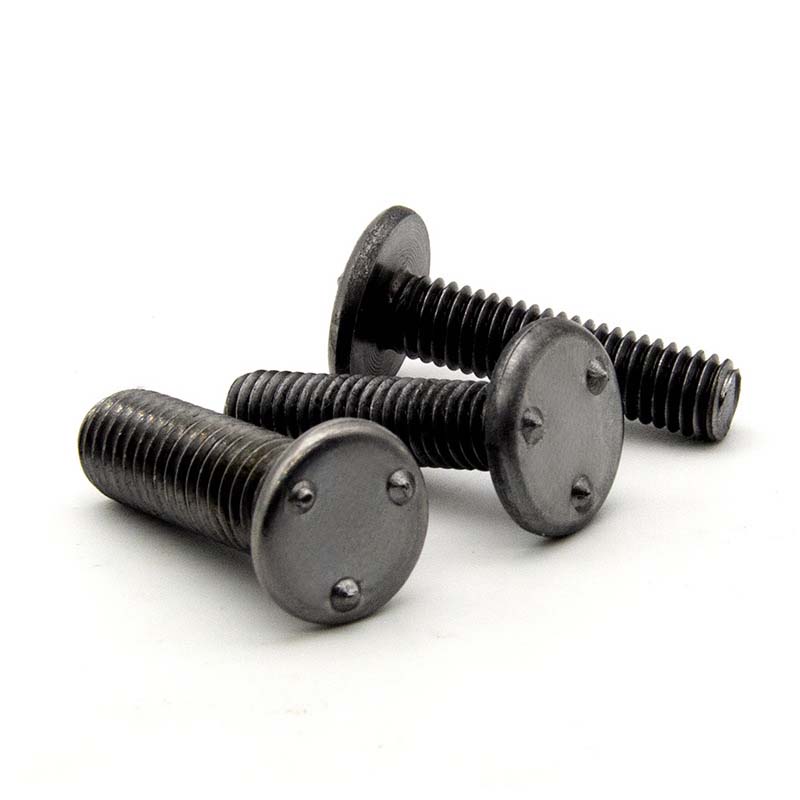

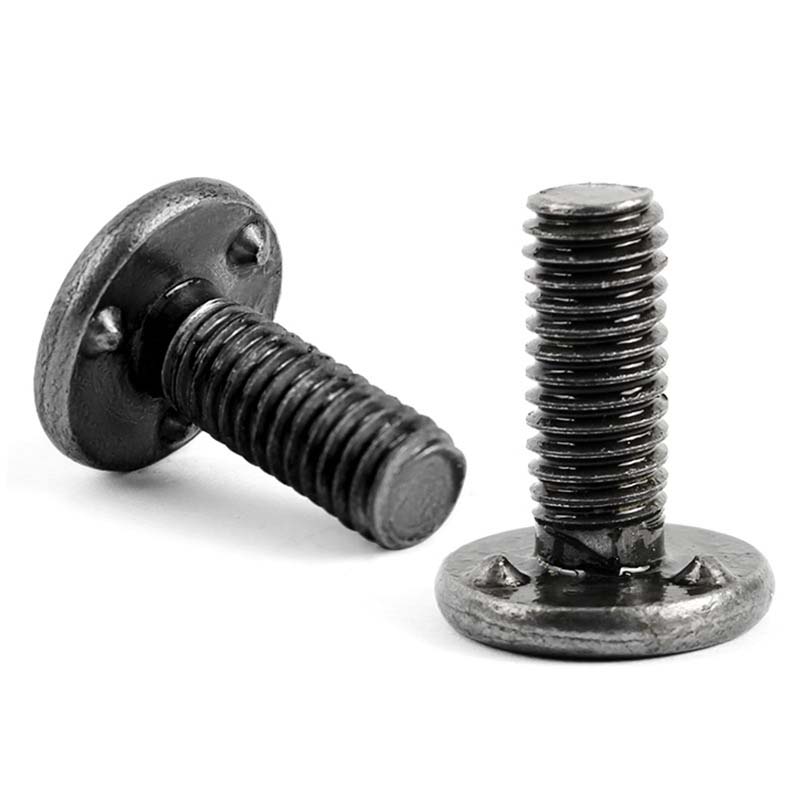

Śruba spawalnicza z łbem okrągłym i łbem projekcyjnym

Wkręty do spawania występowego z łbem okrągłym można mocno przyspawać do metalowej powierzchni, z gwintem u góry, i można ich używać do łączenia innych elementów. Nadają się do urządzeń mechanicznych, ram stalowych lub paneli przemysłowych. Xiaoguo® to producent elementów złącznych z ponad dziesięcioletnim doświadczeniem i pełnymi kwalifikacjami eksportowymi.

Model:Q 198-2012

Wyślij zapytanie

Opis produktu

Śruby do spawania z łbem okrągłym składają się z pręta gwintowanego i kołnierza o większym rozmiarze. Część pręta gwintowanego ma standardowe gwinty i może ściśle pasować do pasującej nakrętki. W porównaniu do łbów zwykłych śrub jest większy, grubszy, zwykle okrągły i ma gładką powierzchnię.

Funkcje i zastosowania

Najważniejszą cechą śruby z łbem okrągłym do spawania jest mocne spawanie i doskonała stabilność połączenia. Dzięki procesowi spawania śruby można trwale połączyć ze spawem, tworząc bardzo stabilne połączenie, znacznie zmniejszając ryzyko poluzowania. Duży kołnierz może zwiększyć powierzchnię styku z konstrukcją spawaną. Podczas dokręcania nakrętki nacisk można równomiernie rozłożyć, unikając nadmiernego nacisku na powierzchnię spawu, zapobiegając uszkodzeniu lub odkształceniu spawu.

Ta śruba spawana ma płytkę kołnierzową. Kształt i rozmiar płyty kołnierzowej zostały starannie zaprojektowane, a krawędzie mogą mieć pewną krzywiznę lub specjalną strukturę. Podczas spawania może lepiej przylegać do złącza spawanego i poprawiać efekt spawania. Dokładność obróbki gwintu jest wysoka i ściśle przylega do nakrętki, zapewniając efekt dokręcenia po montażu. Ogólna konstrukcja konstrukcyjna umożliwia śrubie skuteczne przenoszenie siły na konstrukcję spawaną pod wpływem naprężeń.

W branży motoryzacyjnej powszechnie stosowana jest śruba do spawania garbowego. Przy produkcji podwozi samochodowych często mocuje się przy ich pomocy różne elementy układu zawieszenia. Przykładowo łącząc drążki zawieszenia, amortyzatory itp. z ramą podwozia, najpierw są one przyspawane do odpowiednich miejsc na ramie, a następnie montowane są elementy zawieszenia za pomocą gwintów na śrubach.

Śruba do spawania z łbem okrągłym jest stosowana w produkcji sprzętu kuchennego. W procesie produkcji sprzętu kuchennego, takiego jak duże komercyjne kuchenki, piekarniki, zmywarki i inne urządzenia, będą one wykorzystywane. Na przykład podczas instalowania takich elementów, jak rama kuchenki komercyjnej i wewnętrzne półki piekarników, poprzez zespawanie ich ze sobą, elementy te można bezpiecznie przymocować do głównego korpusu urządzenia.

Parametry produktu

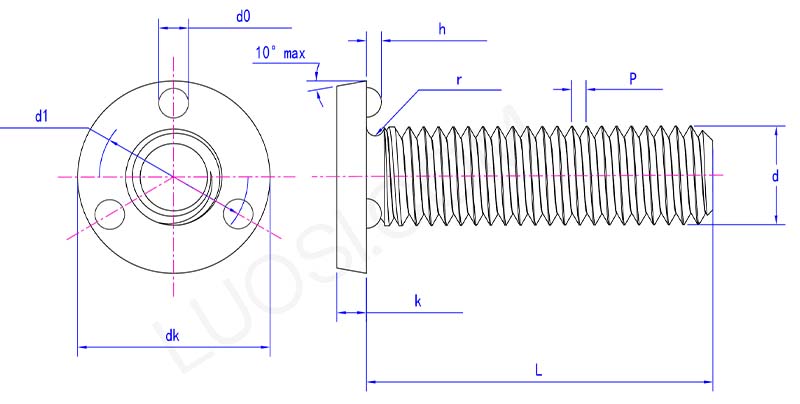

Round head projection weld screws parameter

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
ok min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
godz. min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4
