Śruba metryczna do zgrzewania oporowego

Śruba metryczna do zgrzewania oporowego garbowego jest specjalnie zaprojektowana do zgrzewania punktowego oporowego. Małe występy na podstawie stopią się podczas procesu spawania, tworząc mocne połączenie z powierzchnią metalu. Firma Xiaoguo® dysponuje dużym zapasem.

Model:BS 7670-1-2004

Wyślij zapytanie

Opis produktu

Śruba metryczna do zgrzewania oporowego garbowego składa się głównie z korpusu śruby i łba o specjalnej konstrukcji wystającej. Część korpusu śruby ma standardowe gwinty metryczne, co jest wygodne w dopasowaniu do odpowiednichorzechylub elementy z gwintem wewnętrznym.

Parametry produktu

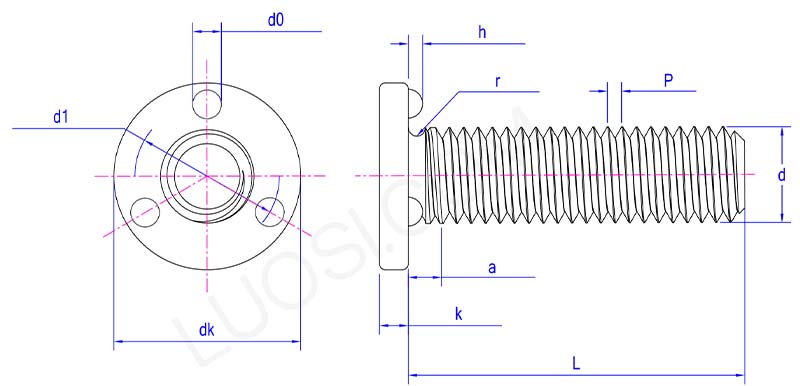

metric screw for resistance projection welding parameter

pon	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
maks	1.25	1.75	2	2.5	3.13	3.75	4.38
dk maks	6.37	8.45	10.45	12.55	16.55	20.65	24.65
ok min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k maks	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 maks	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 maks	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h maks	0.55	0.7	0.85	1	1.3	1.6	1.9
godz. min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r maks	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Cechy produktu

Śruba metryczna do zgrzewania oporowego garbowego to unikalne wypustki na łbie. Występy te mają regularne kształty i jednakowe rozmiary. Podczas spawania potrafią precyzyjnie skoncentrować prąd, zapewniając stabilny i niezawodny proces spawania oraz znacząco poprawiając jakość spawania. Ze względu na skupioną siłę na występach, proces spawania ma stosunkowo niewielki wpływ termiczny na pozostałe części przedmiotu obrabianego.

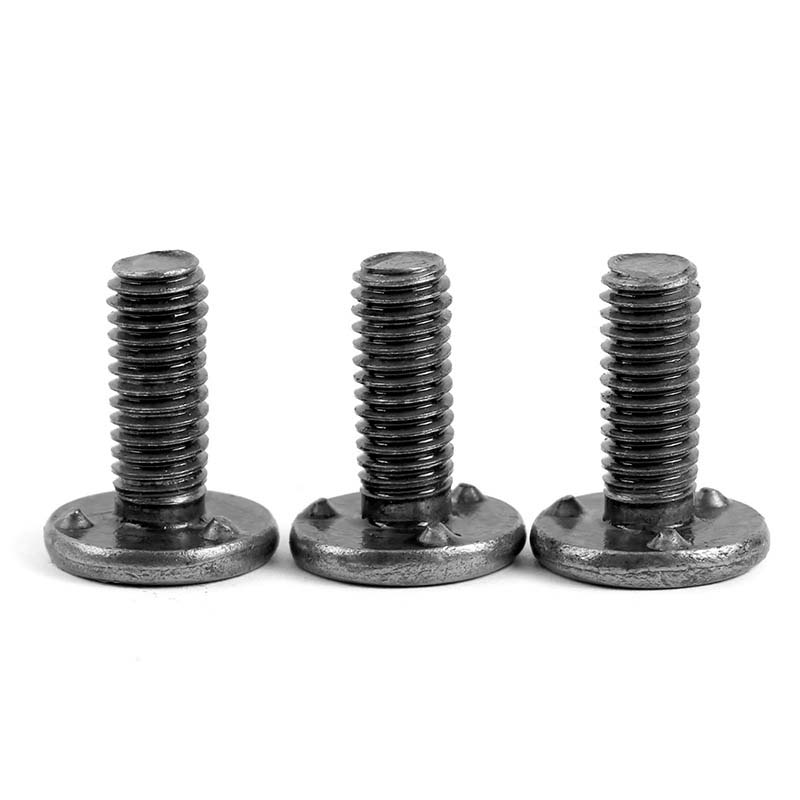

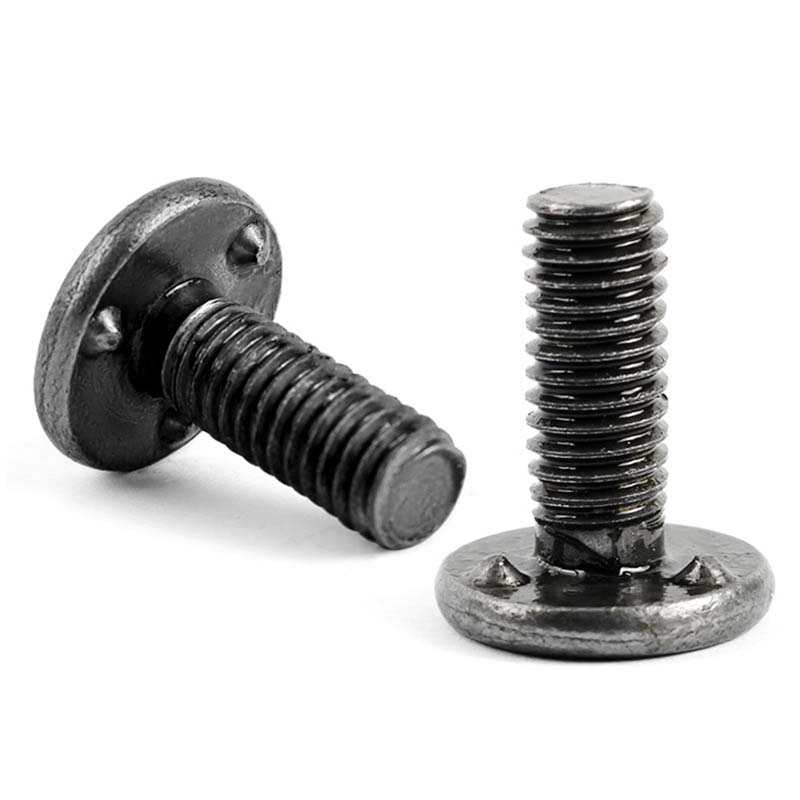

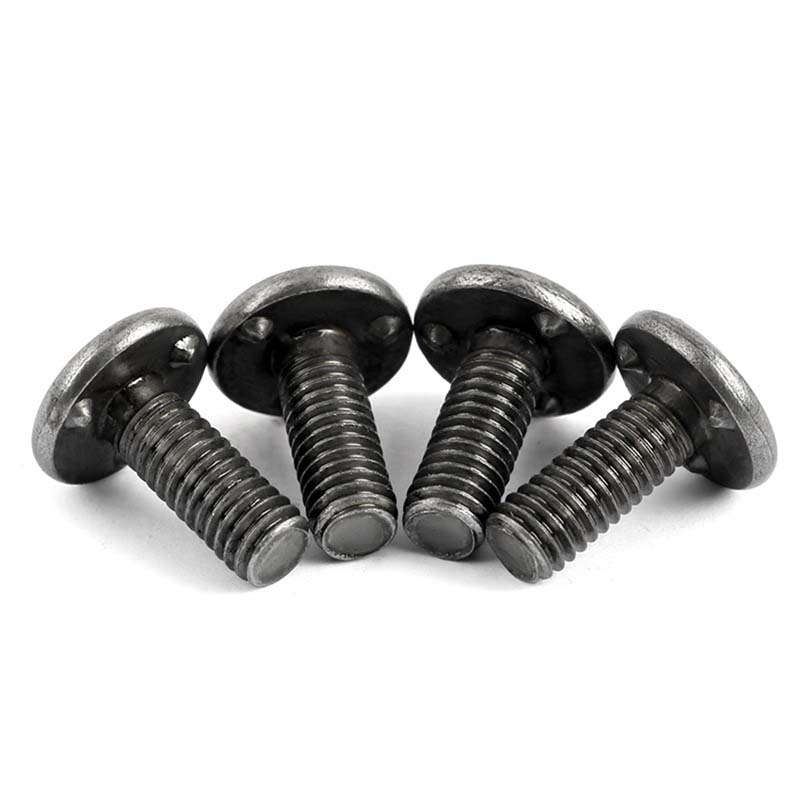

Te śruby metryczne mają trzy małe występy w pobliżu łba. Za pomocą pistoletu spawalniczego dociśnij je do metalu. Występy natychmiast skupiają ciepło, topiąc punkt i powodując stopienie łba śruby z powierzchnią. W ten sposób szybko tworzy się mocny, wpuszczany w gwint punkt.

W porównaniu ze spawaniem konwencjonalnym, śruba do zgrzewania garbowego wymaga specjalnego pistoletu spawalniczego, ale jest czystsza/szybsza niż kołki do spawania łukowego. Nie ma potrzeby stosowania gazu ochronnego ani ceramicznych przekładek. Spawanie wtykowe może precyzyjnie kontrolować punkty spawania, zapewniając za każdym razem spójne wyniki.

Śruby metryczne do zgrzewania oporowego garbowego można stosować do drzwiczek konserwacyjnych rurociągów HVAC. Można ich używać do punktowego zgrzewania oporowego, które umożliwia trwałe zablokowanie. Przyspawaj śruby M4 wokół otworu. Zamocuj drzwi inspekcyjne za pomocą podkładki zabezpieczającej. Gwinty nie poluzują się przy wymianie filtra co kwartał. Zmniejsz liczbę wezwań konserwacyjnych o 90%.
