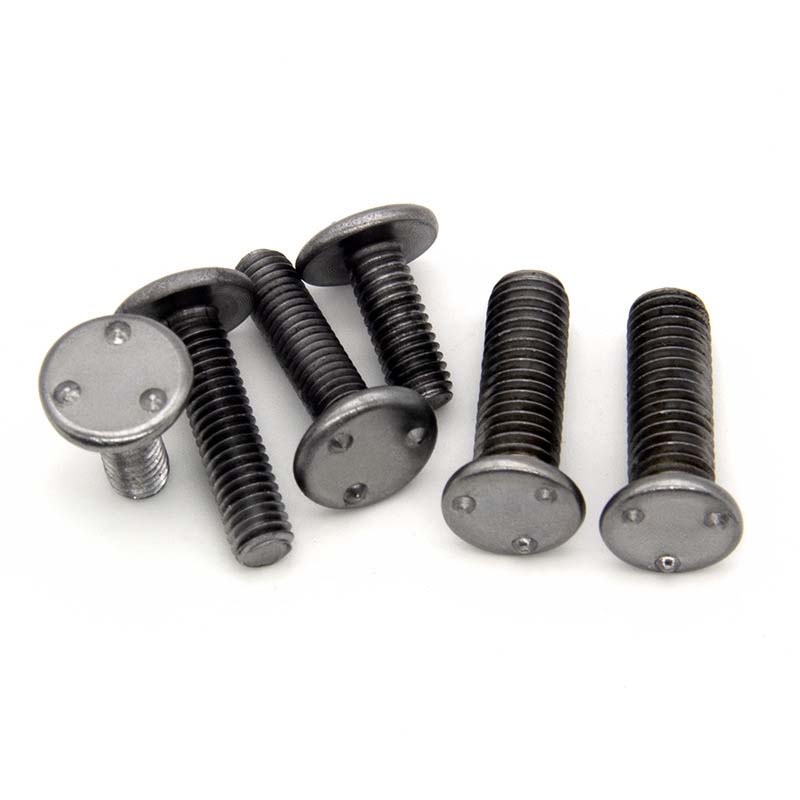

Śruba spawająca z górnym występem

Górna śruba do spawania występowego została specjalnie zaprojektowana do zgrzewania czołowego. Na powierzchni śruby znajdują się małe występy, które mogą się stopić i związać z metalową powierzchnią. Nadają się do części samochodowych, części ram elektrycznych lub paneli metalowych. Dostawca Xiaoguo® zapewnia bezpłatne próbki.

Model:Q 199-1999

Wyślij zapytanie

Opis produktu

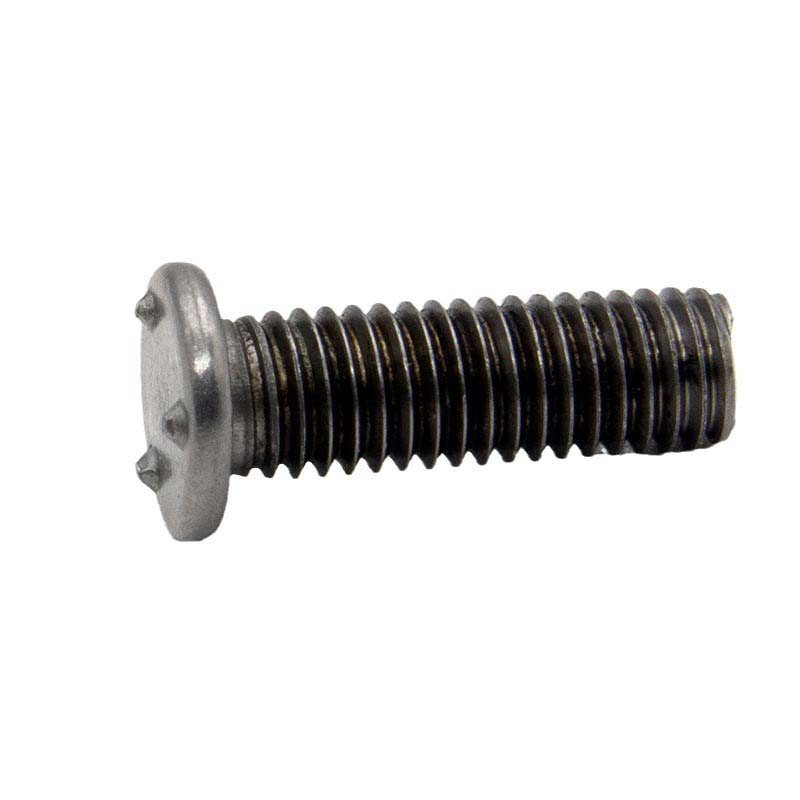

TGórna śruba do spawania występowego składa się głównie ze śruby i łba z wystającą platformą spawalniczą. Część śrubowa ma standardowe gwinty, a na górze znajduje się określona liczba i kształt przyspawanych występów, które mają tę samą wysokość.

Zalety i zastosowania

Ta śruba do spawania występowego z końcówkami nad łbem jest mocna i wydajna. Podczas procesu spawania prąd skupia się na wypukłej platformie spawalniczej, co umożliwia trwałe połączenie śrub i spawanych części w znacznie krótszym czasie niż przy zwykłych metodach spawania. Trzy wypukłe stanowiska spawalnicze mogą pomóc śrubom w automatycznym znalezieniu prawidłowego położenia.

Śruby do zgrzein górnych garbowych stosowane są w przemyśle motoryzacyjnym. W produkcji nadwozi samochodowych ten rodzaj śruby znajduje szerokie zastosowanie do łączenia różnych elementów. Na przykład podczas montażu fotelików samochodowych. W pierwszej kolejności śruba jest przyspawana do karoserii poprzez wystające spawy. Następnie otwory montażowe fotela wyrównuje się ze śrubą i dokręca się nakrętkę, aby bezpiecznie zamocować siedzisko, zapewniając, że siedzenie nie będzie się trzęsło podczas ruchu samochodu.

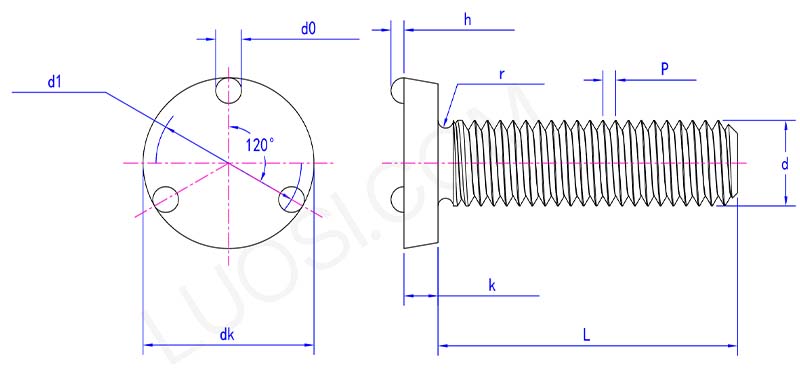

top projection weld screw parameter

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
ok min	11.23	12.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
godz. min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Śruba spawalnicza stosowana jest w produkcji urządzeń kuchennych. Są one wykorzystywane w procesie produkcyjnym urządzeń kuchennych, na przykład podczas produkcji urządzeń takich jak piekarniki, kuchenki mikrofalowe i zmywarki. Podczas montażu wsporników rur grzewczych, prowadnic tac i innych elementów wewnątrz piekarnika, należy je najpierw przyspawać do wewnętrznej wykładziny lub zewnętrznej powłoki piekarnika, a następnie odpowiednie elementy zostaną zamocowane poprzez przykręcenie ich do gwintowanych częściśruby.

Cechy produktu

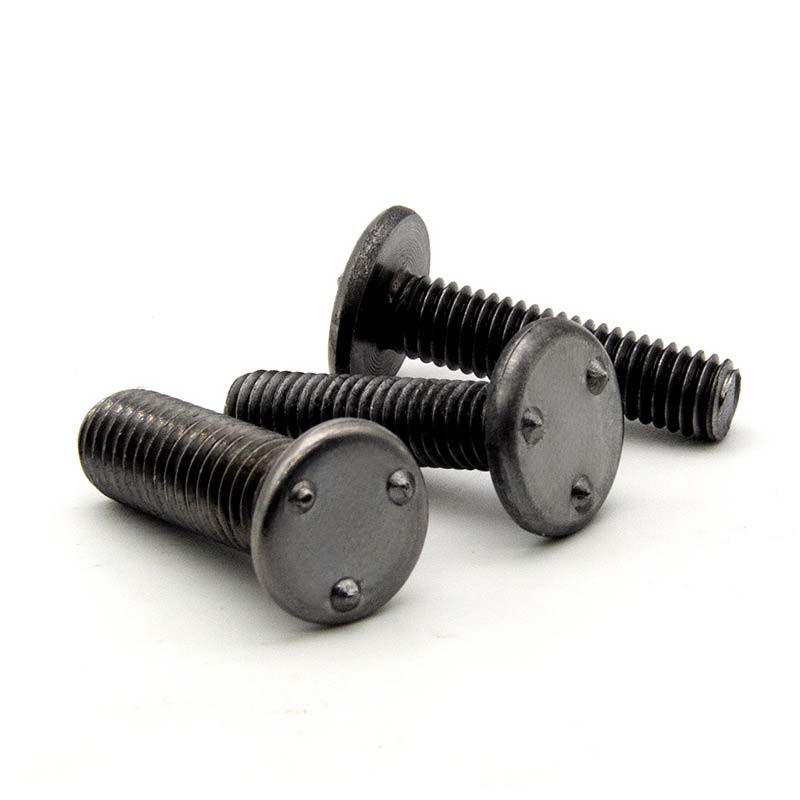

Najbardziej charakterystyczną cechą śruby do spawania górnego jest unikalna wystająca platforma spawalnicza na łbie. Te zgrzewarki punktowe mają regularne kształty i jednolite rozmiary. Podczas procesu spawania potrafią precyzyjnie skoncentrować prąd, zapewniając stabilny i niezawodny wynik spawania przy gwarantowanej jakości spawania. Ze względu na obecność wypukłego stanowiska spawalniczego uszkodzenia powierzchni spawanych części podczas procesu spawania są stosunkowo niewielkie, a wygląd i wydajność spawanych części można lepiej zachować.
