Śruba do spawania projekcyjnego

Śruby ze spoiną występową produkowane przez fabrykę Xiaoguo® są specjalnie zaprojektowane do wymagających operacji spawalniczych. W zakładach produkcyjnych są one powszechnie stosowane do mocowania dużych komponentów, takich jak części silnika lub sekcje ramy. Są zgodne ze standardem wykonawczym QC/T 598-1999.

Model:QC/T 598-1999

Wyślij zapytanie

Opis produktu

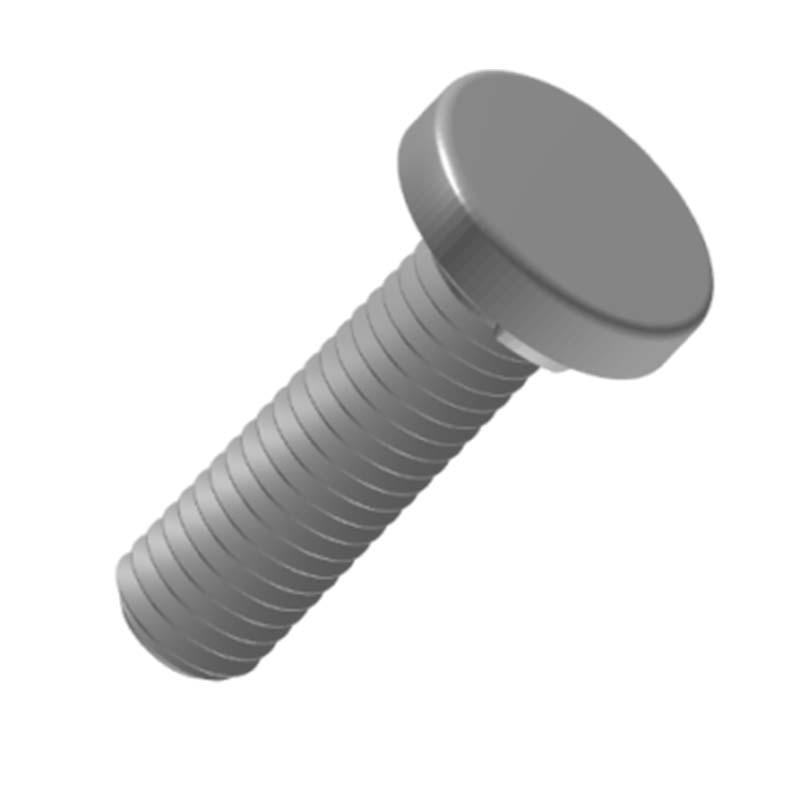

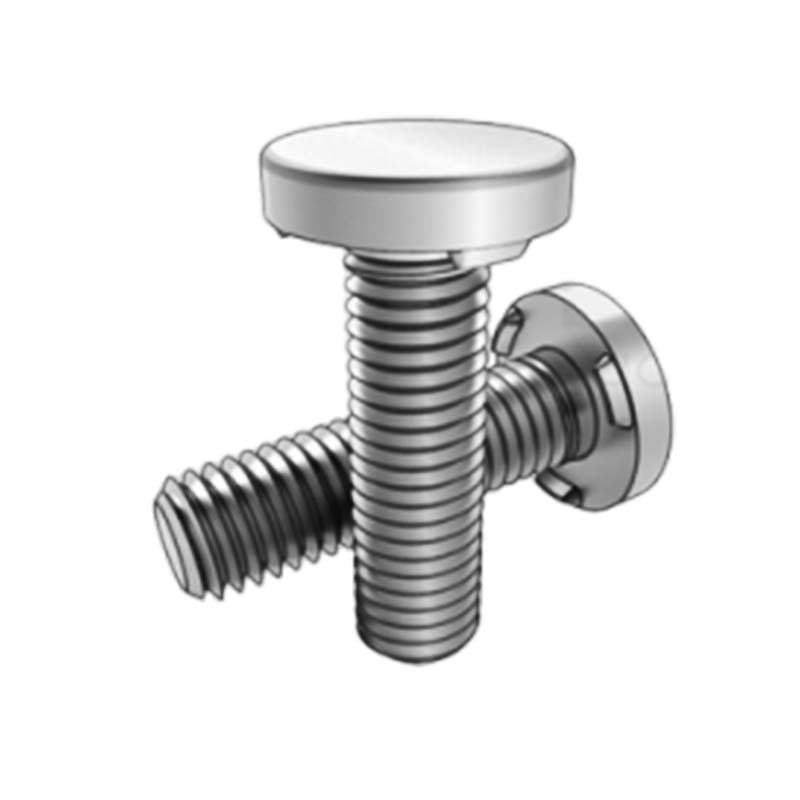

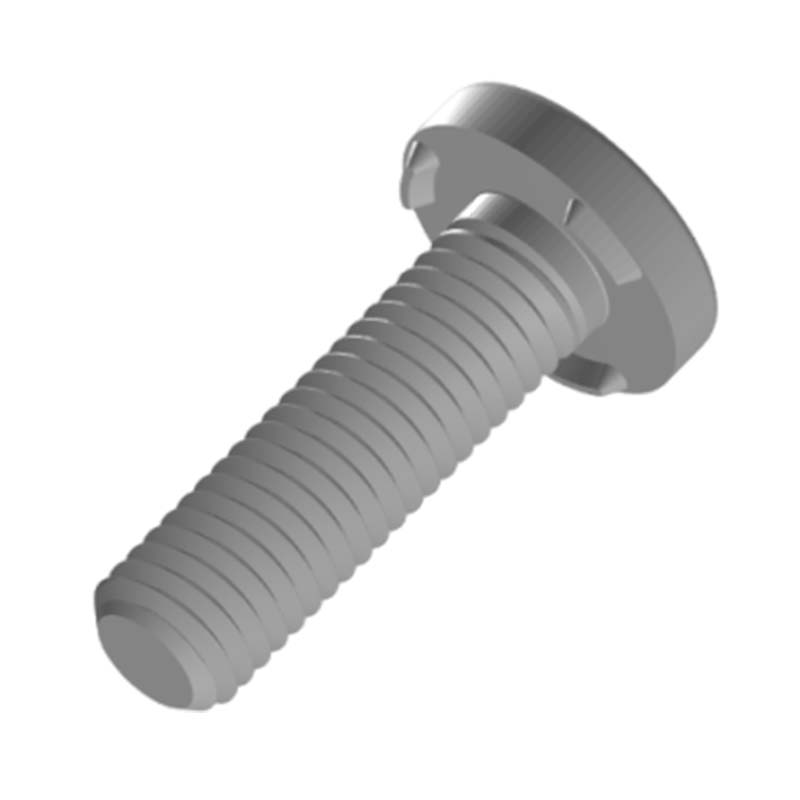

Łeb śruby do spawania występowego ma kształt okrągłej płytki, prosty i regularny; śruba jest prosta, a powierzchnia ma jednolite i ciągłe gwinty, które służą do współpracy z nakrętkami i innymi elementami w celu uzyskania dokręcenia. Ogólny projekt jest prosty i praktyczny.

Aplikacje

Ta śruba spawana jest używana w ogólnym montażu mechanicznym. Na przykład sprzęt taki jak obrabiarki i maszyny rolnicze służą do łączenia obudowy, podstawy i niekrytycznych elementów przekładni. Ich stabilność zapewnia płynną pracę sprzętu.

Śruba podspawana projekcyjna stosowana jest w przemyśle meblarskim. Podczas montażu stołów, krzeseł i korpusów szafek stałe panele i ramy są bezpiecznie zamocowane. Okrągłe główki nie wystają, co pozwala uniknąć zarysowań i zapewnia bezpieczeństwo i estetykę codziennego użytkowania. Można je również wykorzystać do naprawy budynków. Budynki tymczasowe, lekkie konstrukcje stalowe, mocowania drzwi i okien, a także ogrodzenia można szybko łączyć tymi metodami, aby spełnić wymagania nośności i montażu fundamentów.

Śruba do spawania projekcyjnego jest mocno zespawana i ma stabilne połączenie. Dzięki metodzie spawaniaśrubamożna ściśle łączyć z częścią spawaną, tworząc bardzo dużą siłę połączenia. Jest mniej prawdopodobne, że poluzuje się niż zwykłe połączenia śrubowe. Zwiększają powierzchnię styku z częścią spawaną. Podczas dokręcania nakrętki mogą bardziej równomiernie rozłożyć nacisk i zmniejszyć nacisk na powierzchnię spawanej części, zapobiegając uszkodzeniu lub odkształceniu spawanej części.

Parametry i cechy produktu

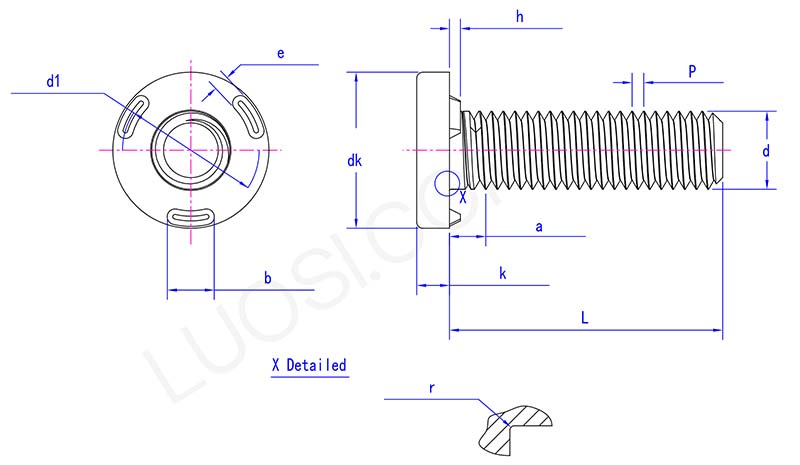

projection underweld screw parameter

pon	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk maks	12.4	14.4	16.4	20.4
ok min	11.6	13.6	15.6	19.6
k maks	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e maks	2.25	2.75	2.25	2.75
min	1.75	2.25	1.75	2.25
bmaks	3.3	4.3	5.3	6.3
min	2.7	3.7	4.7	5.7
h maks	0.8	0.9	1.1	1.3
godz. min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r maks	0.6	0.7	0.9	1.2
maks	3.2	4	5	5

Konstrukcja śruby do spawania występowego jest bardzo stabilna. Okrągły łeb jest połączony pionowo ze śrubą, tworząc szczelne pasowanie. Pod wpływem siły może skutecznie rozłożyć nacisk i jest mało prawdopodobne, aby odkształcił się lub złamał, zapewniając niezawodność połączenia. Do obsługi można używać zwykłych kluczy i innych narzędzi. Nie jest wymagane żadne specjalne wyposażenie. Instalacja i demontaż są stosunkowo łatwe, co ułatwia późniejszą konserwację i regulację.
