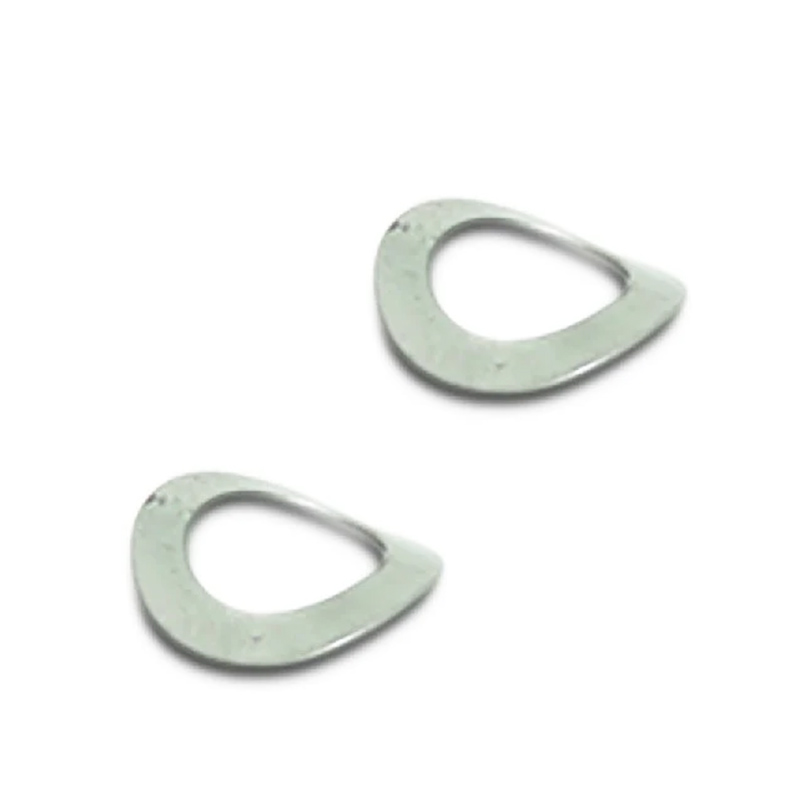

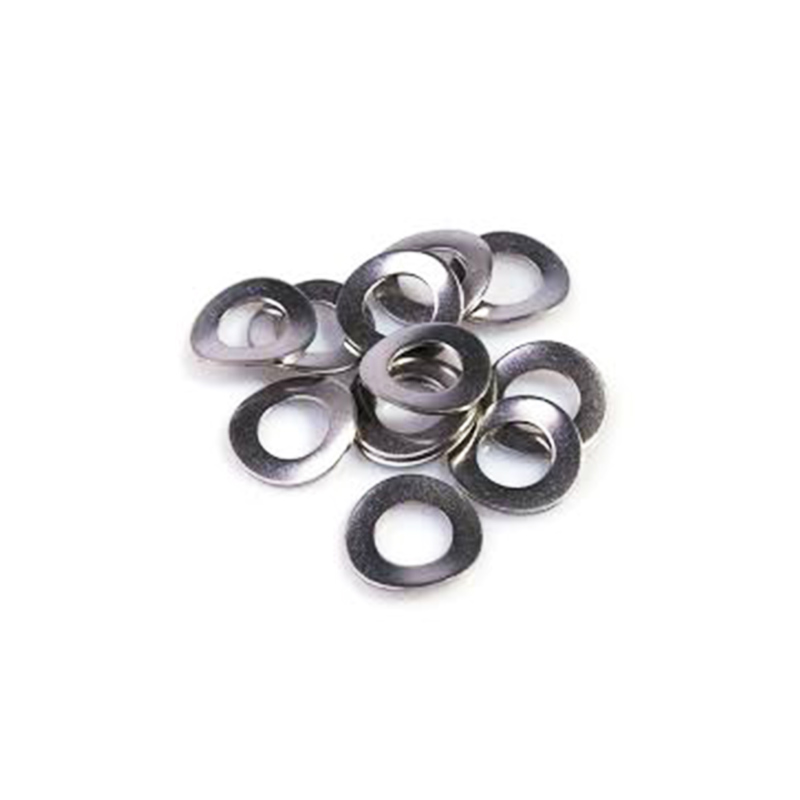

Dane techniczne DIN 137A Zakrzywione podkładki sprężyste

Fabryka Xiaoguo® w Chinach produkuje niestandardowe, zakrzywione podkładki sprężyste według specyfikacji DIN 137A. Możesz wybrać materiał, metodę obróbki powierzchni i inne szczegóły, aby spełnić Twoje specyficzne wymagania. Po prostu daj nam znać swoje dokładne specyfikacje - z przyjemnością zrealizujemy Twoje niestandardowe zamówienie.

Wyślij zapytanie

Opis produktu

Zasada działania zakrzywionych podkładek sprężystych według specyfikacji DIN 137A opiera się na elastycznym odkształceniu metalu.

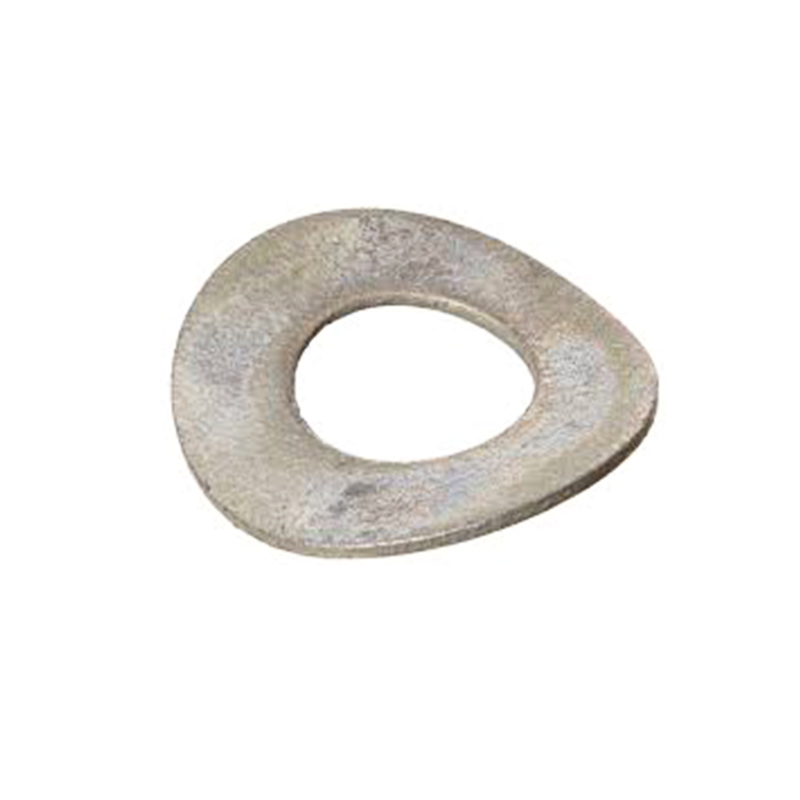

(1) Stan wolny (nie zainstalowany)

Specyfikacje DIN 137A Zakrzywione podkładki sprężyste nie są płaskie w swoim naturalnym stanie, ale mają wybrzuszenie w kształcie łuku (pojedyncza fala) lub wiele fal (wiele fal). W tym momencie ma naturalną wysokość H, która jest większa niż grubość t uszczelki.

(2) Proces kompresji (dokręcanie śrub)

Po dokręceniu śrub lub nakrętek podkładki są umieszczane pomiędzy łbem/nakrętką śruby a przedmiotem obrabianym. Wraz ze wzrostem siły dokręcania kształt łukowy lub falisty stopniowo się spłaszcza.

Podczas procesu montażu i dokręcania dolna część śruby dociska płasko łukową konstrukcję, powodując, że podkładka wytwarza sprężyste naprężenie odbicia.

(3) Utrzymanie napięcia wstępnego (stan roboczy)

Po spłaszczeniu zakrzywionych podkładek sprężystych zgodnych ze specyfikacją DIN 137A, zawsze chcą one powrócić do swojego pierwotnego kształtu łuku. Ta siła przywracająca przekształca się w ciągły nacisk osiowy dociskający do łba śruby i powierzchni przedmiotu obrabianego.

Po zakończeniu dokręcania podkładka utrzymuje ciągłe odwrotne napięcie sprężyste, stale dociskając do łba śruby i powierzchni łączonego elementu.

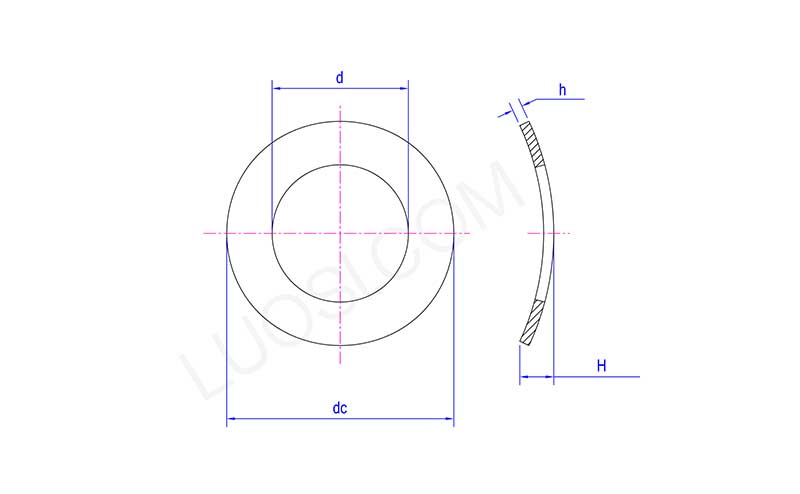

DIN 137A Specifications Curved Spring Washers

pon	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmaks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
min prądu stałego	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
maks. prąd stały	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Maks. wys	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Niestandardowe specyfikacje DIN 137A Zakrzywione podkładki sprężyste

Xiaoguo® pozwala dostosować specyfikacje DIN 137A Zakrzywione podkładki sprężyste, jak tylko potrzebujesz. Możesz zmienić rozmiar, liczbę fal, materiał, wykończenie powierzchni, a nawet opakowanie. Dzięki temu każda podkładka będzie dokładnie pasować do Twojego projektu.

(1) Średnica wewnętrzna ID / średnica zewnętrzna OD

Od M2 do M100 lub większe, zarówno średnice wewnętrzne, jak i zewnętrzne można dostosować zgodnie z rysunkami.

Precyzyjne instrumenty małe (M2–M5), ciężkie maszyny duże (M36–M100)

(2) Grubość t

Typowy zakres: 0,3 mm – 3,0 mm. Dla specjalnych wymagań może być cieńszy lub grubszy.

Gdy kontrola obciążenia i przestrzeń osiowa są kompaktowe.

（3）Materiały

Stal sprężynowa, stal nierdzewna A2/A4, 17-7 PH, brąz fosforowy, miedź berylowa, Inconel itp.

Regularnie wysoka elastyczność, odporność na rdzę, wysoką temperaturę / przeciwwybuchowość / niemagnetyczność

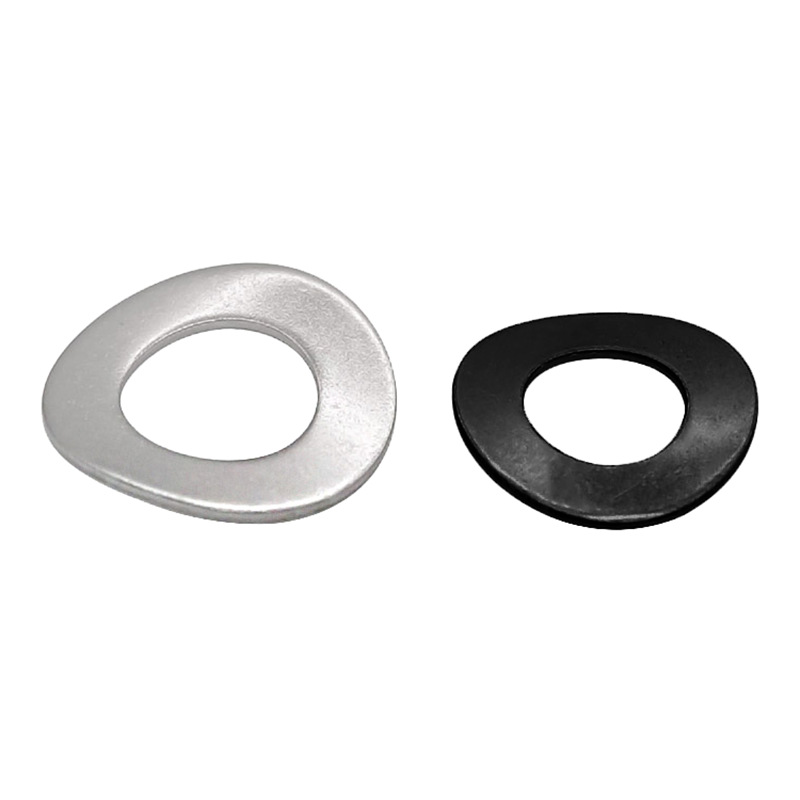

（4）Obróbka powierzchniowa

Cynkowanie, powlekanie Dacrometem, czernienie, fosforanowanie, niklowanie, pasywacja, pasywacja chromem trójwartościowym itp.

Antykorozja, smarowanie, izolacja, poprawa współczynnika tarcia

(5) Opakowanie

Torby plastikowe + pudełka papierowe, etykiety niestandardowe, zestawy opakowań mieszanych, małe pudełka do sprzedaży detalicznej, kody kreskowe na pudełkach zewnętrznych itp.
