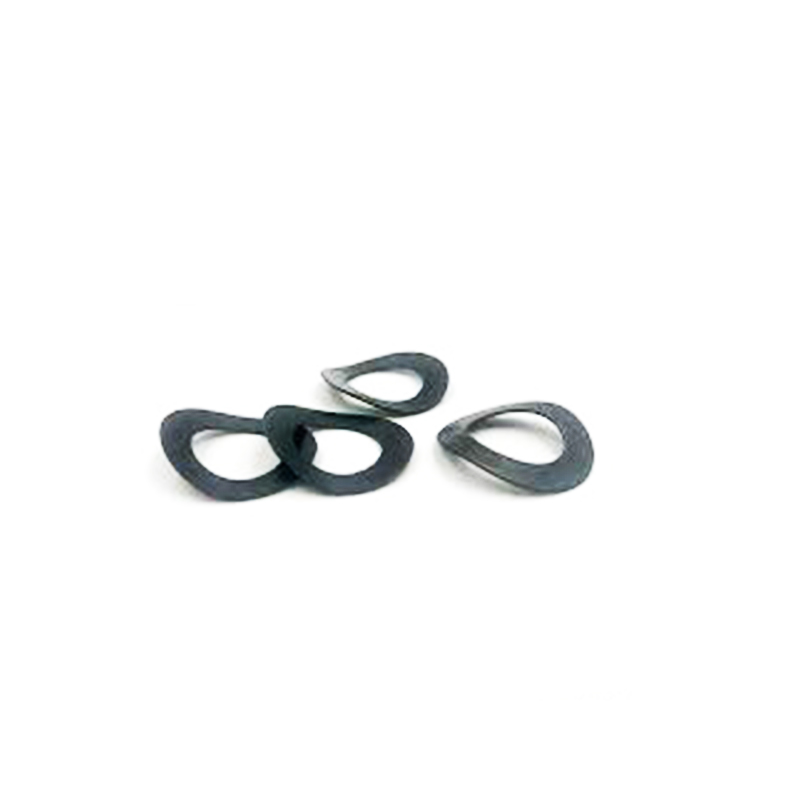

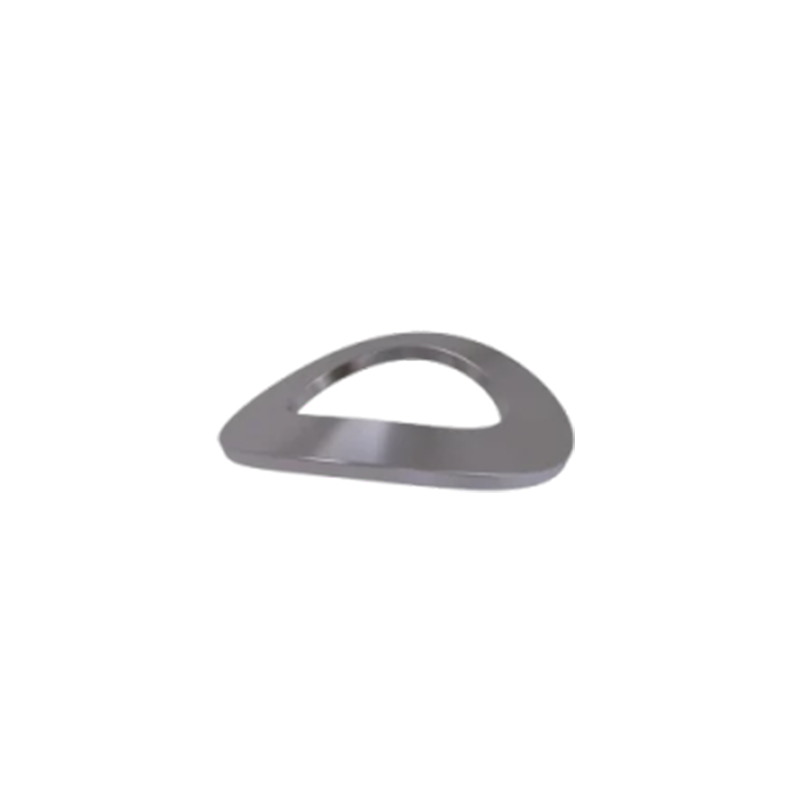

Zakrzywiona podkładka sprężysta DIN137A M6

Montaż zakrzywionej podkładki sprężystej DIN137A M6 nie jest skomplikowany. Główne kroki polegają na umieszczeniu go we właściwej pozycji i dokręceniu do odpowiedniego poziomu kompresji.

(1) Wybierz odpowiedni rozmiar

Wewnętrzny otwór zakrzywionej podkładki sprężystej DIN137A M6 powinien pasować do średnicy śruby.

Wybierz liczbę fal w zależności od tego, ile sprężyn potrzebujesz:

Pojedyncza fala (DIN137A) – mocno się ugina, ale nie odpycha zbyt mocno.

Wielofalowy (DIN137B) – zapewnia płynniejsze i bardziej równomierne naciśnięcie.

(2) Oczyścić powierzchnie

Wytrzyj olej, rdzę lub farbę spod łba śruby (lub nakrętki) i części, którą mocujesz. Powierzchnie muszą być czyste i płaskie, aby podkładka została równomiernie dociśnięta.

(3) Załóż podkładkę na miejsce

Nasuń zakrzywioną podkładkę sprężystą DIN137A M6 na śrubę pod łbem śruby (lub pod nakrętką).

Którędy twarzą w górę? Zakrzywiona strona lub szczyt fali powinien dotykać łba śruby lub nakrętki.

(4) Najpierw dokręć ręcznie

Wkręcaj ręcznie nakrętkę lub śrubę, aż podkładka dotknie powierzchni – nie powinieneś jeszcze widzieć, jak się wygina. Ten krok ma na celu zapewnienie prawidłowego wyrównania gwintów.

(5) Dokręć prawidłowo

Użyj klucza dynamometrycznego i dokręć śruby zgodnie ze standardową wartością momentu obrotowego.

Podkładka została w zasadzie spłaszczona pod wpływem siły.

Można to sprawdzić w prosty sposób: gdy wolna wysokość podkładki zostanie ściśnięta o około 70% - 80%, sprężystość zostanie w pełni wykorzystana.

Pamiętaj, aby zwrócić uwagę: Nie używaj klucza udarowego do uderzania z dużą siłą. Może to łatwo spowodować zbyt duże przesunięcie zakrzywionej podkładki sprężystej DIN137A M6, co spowoduje trwałe odkształcenie i utratę elastyczności.

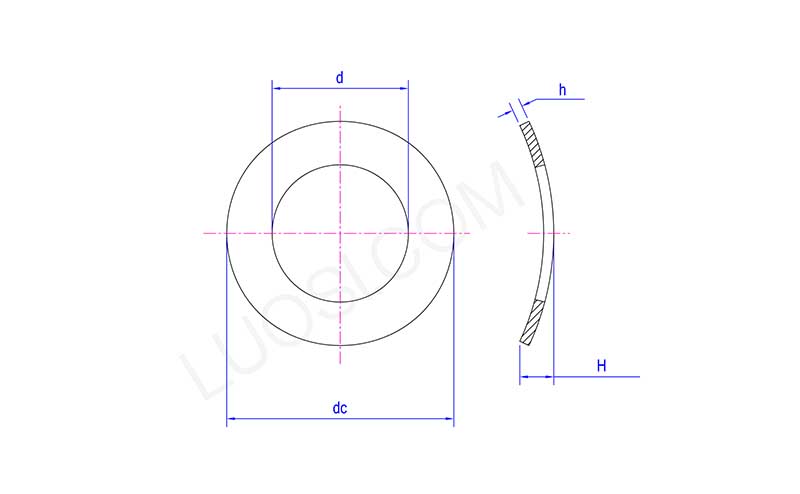

pon	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmaks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
min prądu stałego	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
maks. prąd stały	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Maks. wys	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Dlaczego warto wybrać Xiaoguo® jako dostosowanego partnera？

Usługa dostosowywania zakrzywionej podkładki sprężystej DIN137A M6 firmy Xiaoguo® obejmuje wszystkie wymiary parametrów, od średnicy wewnętrznej M2 do M100 oraz od stali sprężynowej po stopy specjalne.

(1) Wsparcie projektowe przed współpracą: Weź udział w oszacowaniu elastyczności i wyborze uszczelki dla klienta po dostarczeniu rysunków, unikając kosztów prób i błędów na późniejszym etapie.

(2) Elastyczne ilości zamówień – niezależnie od tego, czy potrzebujesz małej partii, czy dziesiątek tysięcy sztuk, mamy stabilną produkcję, aby dostarczyć je na czas.

(3) Wszystko w naszej firmie – wszystko robimy sami: projekt formy, tłoczenie, obróbka cieplna i wykańczanie powierzchni. Żadnego wychodzenia.
