Trwała, zakrzywiona podkładka sprężysta DIN137A

Długotrwała zakrzywiona podkładka sprężysta DIN137A znajdująca się w magazynie Xiaoguo® może być dostarczana zainteresowanym klientom bezpłatnie jako próbki. Zalecamy, aby klienci najpierw przetestowali próbki, aby upewnić się o ich jakości, a następnie złożyli duże zamówienia, aby zaoszczędzić czas na korekty.

Wyślij zapytanie

Opis produktu

Zastosowanie trwałej zakrzywionej podkładki sprężystej DIN137A w silnikach i układach przekładniowych

W układach silników i przekładni trwała zakrzywiona podkładka sprężysta DIN137A działa jak „zabójca luzu osiowego” i „strażnik siły napięcia wstępnego”.

【1】Dlaczego trwałe zakrzywione podkładki sprężyste DIN137A są niezbędne w silnikach i układach przekładniowych?

(1) W silnikach i przekładniach występuje kilka typowych problemów:

Rozszerzalność cieplna – gdy wszystko się nagrzewa, wirnik i wał rozszerzają się, co zmienia luz łożysk.

Tolerancje produkcyjne — części nie są wykonane idealnie, więc nigdy nie są dokładnie dopasowane. Zawsze jest mała niezgodność.

Zużycie – Z biegiem czasu powierzchnie łożysk lub podkładki powoli się zużywają, co powoduje powstawanie dodatkowych szczelin tam, gdzie nie powinno ich być.

Wibracje i hałas – gdy części poruszają się do przodu i do tyłu, łożyska zaczynają wydawać dziwne dźwięki, a koła zębate mogą uderzać o siebie.

(2) Rozwiązanie dla trwałej zakrzywionej podkładki sprężystej DIN137A:

Ma zakrzywiony lub falisty kształt, więc po naciśnięciu na płasko odpycha się.

Automatycznie kompensuj zmiany luzu spowodowane powyższymi czynnikami

Zawsze utrzymuj prawidłowe napięcie wstępne łożysk lub przekładni, aby zapobiec poluzowaniu.

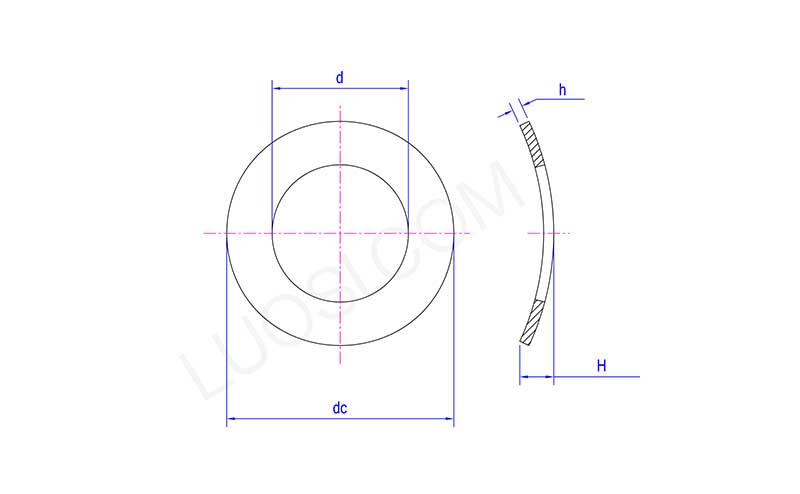

Long Lasting DIN137A Curved Spring Washer

pon	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmaks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
min prądu stałego	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
maks. prąd stały	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Maks. wys	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Typowe scenariusze zastosowań

(1) Mały silnik prądu stałego

Umieść trwałą zakrzywioną podkładkę sprężystą DIN137A pomiędzy zewnętrznym pierścieniem łożyska a pokrywą końcową.

Wyeliminuj luz osiowy łożyska, zmniejsz hałas podczas pracy i wydłuż żywotność łożyska.

(2) Serwomotory

Zapewnij stałe napięcie wstępne pomiędzy przednim i tylnym łożyskiem. Pomaga rotorowi utrzymać się w bardziej precyzyjnym miejscu i ogranicza wibracje.

(3) Silniki urządzeń (wentylatory, pralki)

Te podkładki faliste dociskają łożyska z siłą około 5 do 20 niutonów. Zapobiega to przesuwaniu się łożysk wewnątrz obudowy i sprawia, że silnik jest cichszy.

Long Lasting DIN137A Curved Spring Washer

Często zadawane pytania

(1) P: Czy możesz wykonać niestandardową, trwałą zakrzywioną podkładkę sprężystą DIN137A, która nie jest standardem?

O: Tak. Możemy zmienić średnicę wewnętrzną, średnicę zewnętrzną, grubość i wysokość krzywizny na podstawie Twojego rysunku lub próbki. Możemy również dodać niestandardowe oznaczenia i w razie potrzeby wykonać specjalne opakowanie.

(2) P: Czy będzie działać w silnikach lub częściach przekładni charakteryzujących się wysokimi wibracjami?

Odp.: Tak, spełnia swoje zadanie. Pochłania wibracje podczas pracy sprzętu, radzi sobie ze szczelinami powstałymi na skutek rozszerzalności cieplnej i utrzymuje śrubę mocno dokręconą w miarę upływu czasu.

(3) P: Czy mogę użyć zakrzywionej podkładki sprężystej ze śrubą o dużej wytrzymałości (klasa 10.9 lub 12.9)?

Odp.: Raczej nie – nie jest to zalecane. Podkładki te najlepiej współpracują ze śrubami klasy 5.8 lub niższej.
