Śruby dwustronne z podwójnym zakończeniem

Co to jest dwustronna śruba dwustronna?

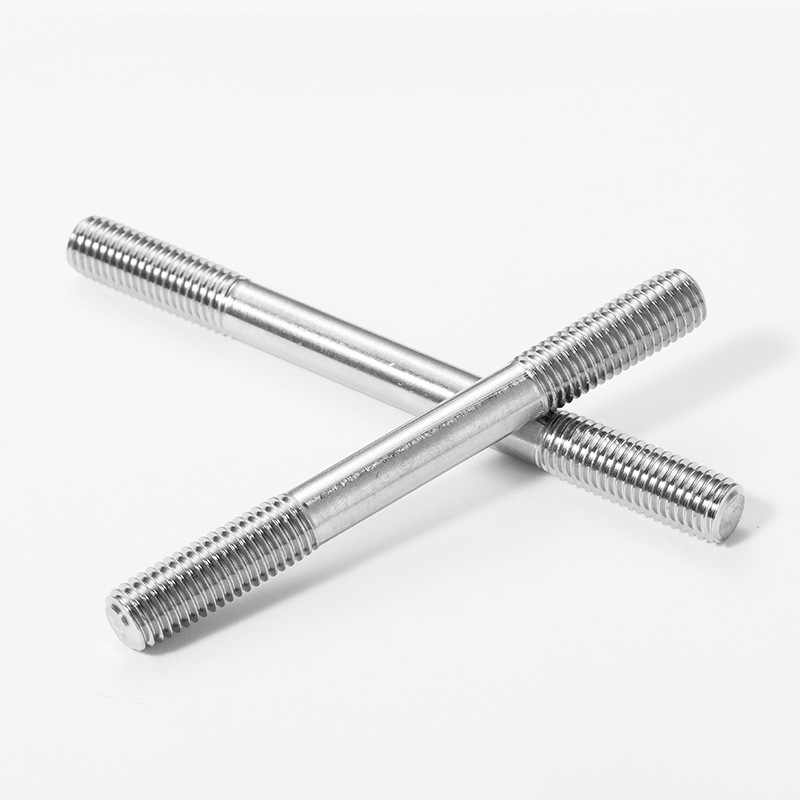

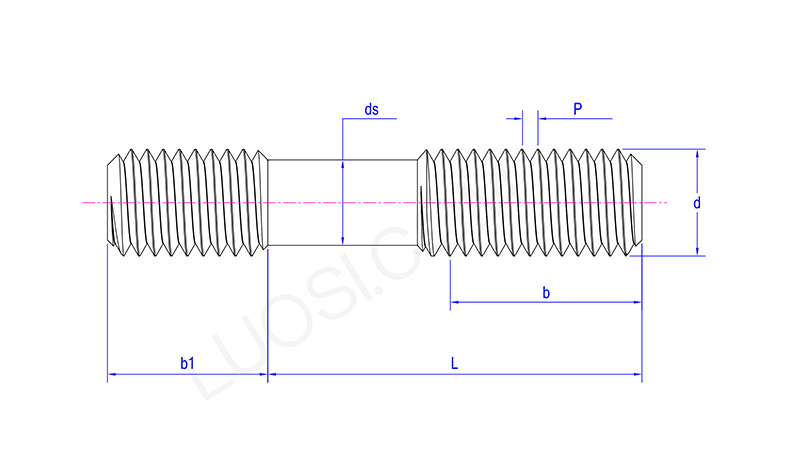

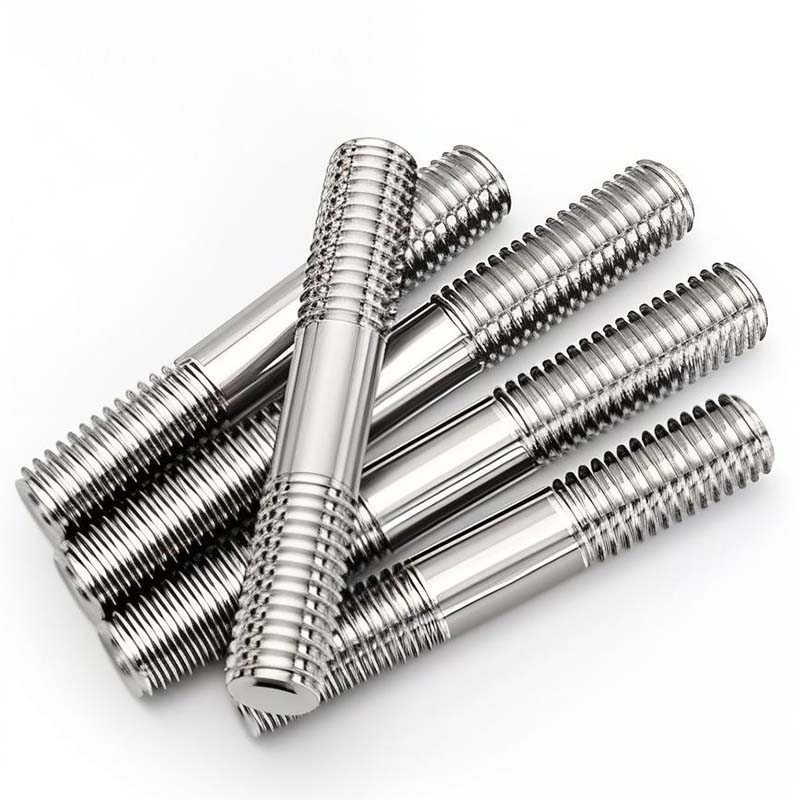

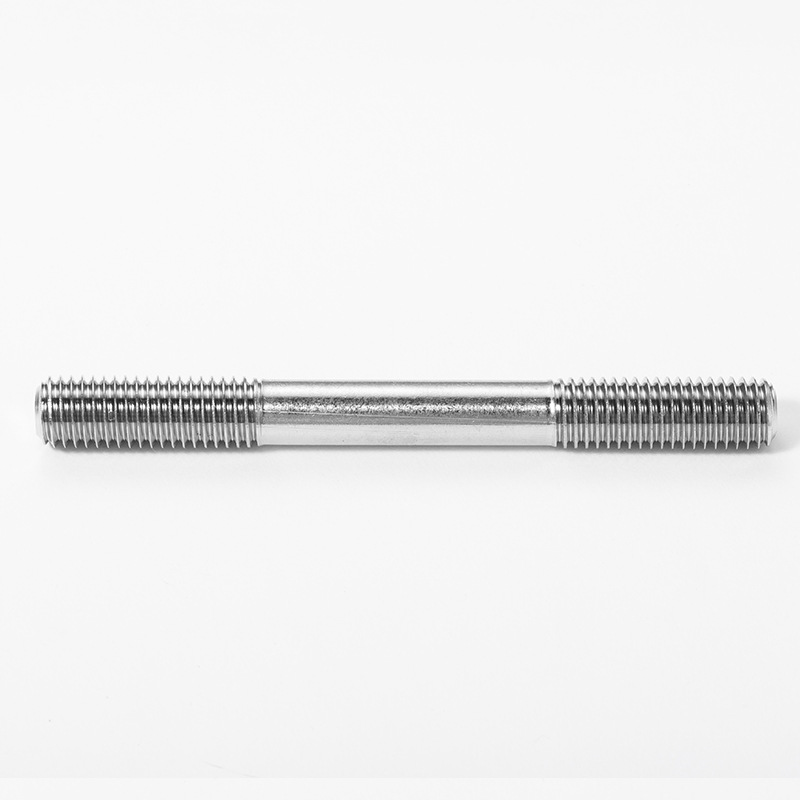

Śruby dwustronne z podwójnym końcem mają gwinty na obu końcach i część niegwintowaną pośrodku. Konstrukcja ta różni się od śrub z pełnym gwintem. Obydwa typy śrub dwustronnych sprawdzają się bardzo dobrze w odpowiednich obszarach zastosowań.

Po pierwsze, zwykle stosuje się je w połączeniu z dwiema nakrętkami sześciokątnymi (czasami z podkładkami) do montażu. Jeden koniec można wkręcić w gwintowany otwór podłoża, a drugi koniec można trwale połączyć z elementem za pomocą nakrętki, co zapewnia pewne mocowanie i równomierny rozkład naprężeń.

Po drugie, nierowkowana część środkowa pomaga uzyskać precyzyjne ustawienie podczas montażu, unikając kolizji pomiędzy gwintami. Jednocześnie może zmniejszyć koncentrację naprężeń, czyniąc kołek mocniejszym i mniej podatnym na pękanie pod dużym obciążeniem.

Jakie są główne typy śrub dwustronnych z podwójnym zakończeniem?

Przedstawiamy główne typy śrub dwustronnych z podwójną końcówką

Wyjaśnimy je w trzech następujących aspektach.

（1）Klasyfikacja struktur gwintowych

Rodzaj mocowania: Obydwa końce mają tę samą długość gwintu, a część środkowa to zwykły pręt. Podczas używania oba końce są dokręcone nakrętkami. Jest to najczęstszy typ.

Stuknij Typ zakończenia: Długości dwóch końców nici są różne. Dłuższy koniec służy do wkręcenia w nieprzelotowy otwór elementu, natomiast krótszy koniec służy do montażu nakrętki.

Kołek z gwintem ciągłym: Znany również jako „pręt gwintowany”, oznacza to, że pręt jest gwintowany na całej długości, bez gładkiej sekcji. Oferuje maksymalną długość połączenia gwintowego.

Częściowo gwintowany kołek: tylko jeden koniec lub oba końce mają częściowy gwint, przy czym większa średnica gładkiego pręta pozostaje w środku.

(2) Klasyfikacja specjalnego przeznaczenia

Kołek z łbem kwadratowym: Jeden koniec ma kwadratową główkę. Podczas dokręcania drugiego końca można użyć narzędzia do uchwycenia kwadratowej główki, co ułatwia montaż w ograniczonej przestrzeni.

Kołek spawalniczy: Jeden koniec jest przeznaczony do przyspawania do metalowego podłoża, drugi koniec ma gwinty do łączenia innych elementów.

(3) Klasyfikacja materiałów i gatunków

Kołek B7: Wykonany ze stali stopowej chromowo-molibdenowej, poddawany obróbce cieplnej i jest najpopularniejszym rodzajem kołka stosowanego w warunkach pracy w wysokiej temperaturze (zwykle do 450°C) i pod wysokim ciśnieniem.

Trzpień L7: Nadaje się do środowisk o niskiej temperaturze.

Śruby B8 / B8M: Wykonane ze stali nierdzewnej 304 lub 316, o dużej odporności na korozję.

Do czego służą śruby dwustronne z podwójnym końcem?

Śruby dwustronne z podwójną końcówką mają szeroki zakres zastosowań i można je zobaczyć wszędzie w życiu codziennym. Oto kilka opisów ich funkcji.

(1) Połączenie kołnierzowe w zbiornikach rurociągowych

Kołek przechodzi przez dwa kołnierze. Dokręcić nakrętki na obu końcach, aby uzyskać mocną i równomierną siłę mocowania.

（2）Zastosowanie do otworów ślepych

Jeśli jeden element ma wpuszczany otwór (taki jak głowica cylindrów lub blok silnika), a drugi element ma otwór przelotowy, dłuższy koniec kołka zostanie na stałe wsunięty w wpuszczony otwór. Drugi koniec jest montowany za pomocą nakrętki.

(3) Instalacja konstrukcji i wyposażenia

Śruby dwustronne służą do mocowania ciężkiego sprzętu (takiego jak silniki, pompy lub sprężarki) do fundamentu lub ramy. Kołek mocuje się w podstawie (lub mocuje za pomocą nakrętek po obu stronach).

(4) Środowisko o wysokim ciśnieniu i wysokiej temperaturze

W przemyśle petrochemicznym, energetyce i przemyśle stoczniowym dwustronne kołki są zwykle wykonane ze stali stopowej o wysokiej wytrzymałości (takiej jak ASTM A193 B7) lub stali nierdzewnej (B8/B8M). Lepiej wytrzymują wysokie ciśnienie, zmiany temperatury i wibracje.

(5) Zastosowania wymagające częstego demontażu

Wszelkie elementy zespołu wymagające regularnej konserwacji – takie jak pokrywy inspekcyjne, obudowy pomp lub osłony maszyn – nadają się do stosowania śrub dwustronnych. Możesz wielokrotnie zdejmować nakrętki bez zużywania gwintów.
