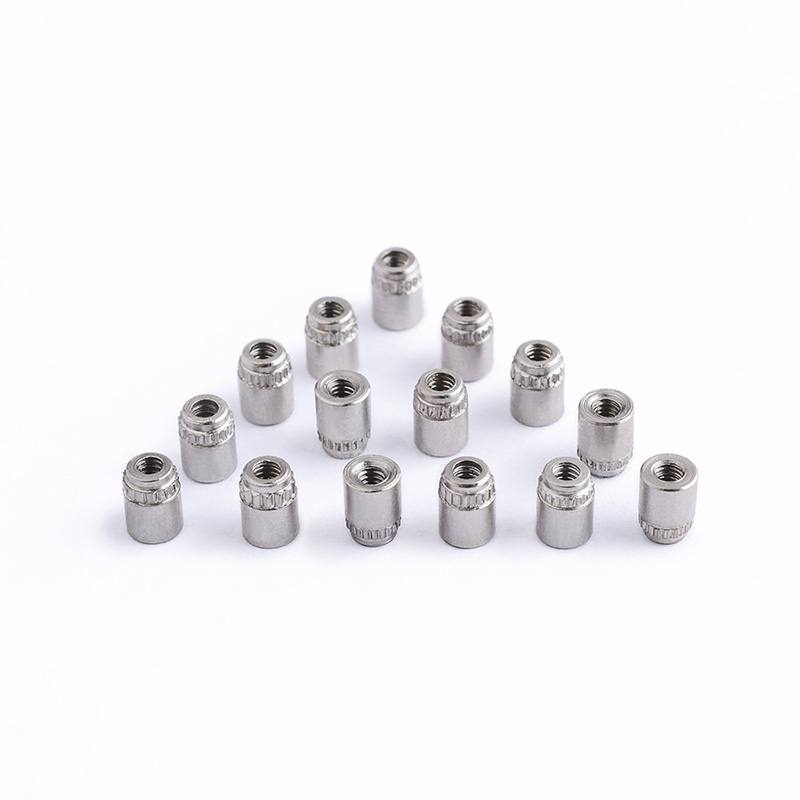

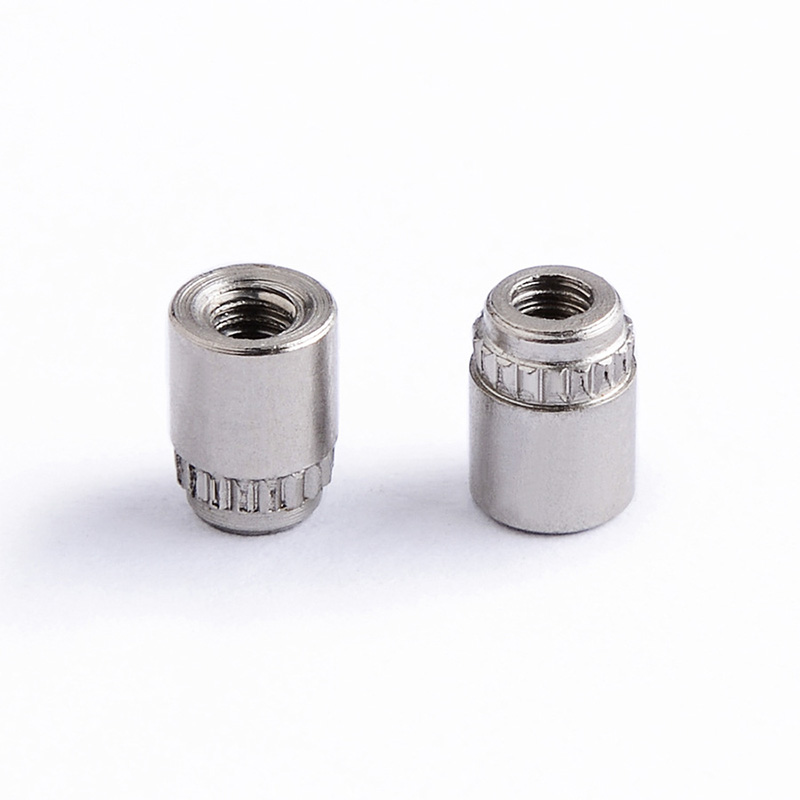

Kołek nitowany UN do płytki PCB

Te nitowane kołki ONZ do płytek PCB są zwykle wykonane z dobrych stopów stali, takich jak stal niskowęglowa lub stal nierdzewna, albo aluminium. Mają solidną wytrzymałość mechaniczną i dobrze wytrzymują upływ czasu.

Stalowe zapewniają największą wytrzymałość na rozciąganie i ścinanie. Aluminiowe natomiast ładnie przewodzą prąd i są lekkie.

Metal wybrany do wykonania tych kołków oznacza, że ​​wytrzymują one duże obciążenia mechaniczne, naprężenia wynikające z cykli ogrzewania i chłodzenia oraz zachowują wytrzymałość przez cały czas użytkowania produktu.

Standardy

Nitowany kołek UN do płytek PCB to trwały łącznik o dużej wytrzymałości, stosowany w celu zapewnienia niezawodnego punktu mocowania z gwintem zewnętrznym na płytkach obwodów drukowanych (PCB). W tym przypadku „UN” zazwyczaj oznacza „jednolitą normę krajową” i odnosi się do posiadanego przez nią znormalizowanego typu gwintu (takiego jak UNC lub UNF), co zapewnia jego kompatybilność z różnymi standardowymi nakrętkami.

Proces instalacji jest szybki i wydajny. Włóż kołek do wstępnie wywierconego otworu na płytce PCB. Następnie użyj specjalnego narzędzia do nitowania, aby odkształcić płaski koniec kołka, powodując jego rozszerzenie na zewnątrz i mocne trzymanie pomiędzy łbem nitu a kołnierzem lub kołnierzem kołka, tworząc w ten sposób mocne i odporne na wibracje połączenie bez konieczności spawania.

Ta metoda jest szczególnie odpowiednia w scenariuszach, które wymagają wytrzymania dużych naprężeń mechanicznych, muszą zostać poddane wielokrotnym operacjom wtykowym lub gdy ciepło wytwarzane podczas spawania może uszkodzić wrażliwe komponenty.

Instalacja

Te kołki nitowane UN do płytek PCB są wkładane metodą formowania na zimno lub nitowania.

Wbijasz kołek w wywiercony wcześniej otwór w płytce PCB. Następnie specjalne narzędzie do nitowania zagina trzpień kołka w matrycę pod deską, tworząc trwały, rozszerzony zamek, który utrzymuje go na miejscu.

Metoda obróbki na zimno generuje mniej ciepła i nie powoduje uszkodzenia laminatu PCB ani obwodów elektrycznych. Po prawidłowym zainstalowaniu kołki zapewniają mocne i odporne na wibracje mocowanie bez naruszania struktury płytki drukowanej.
