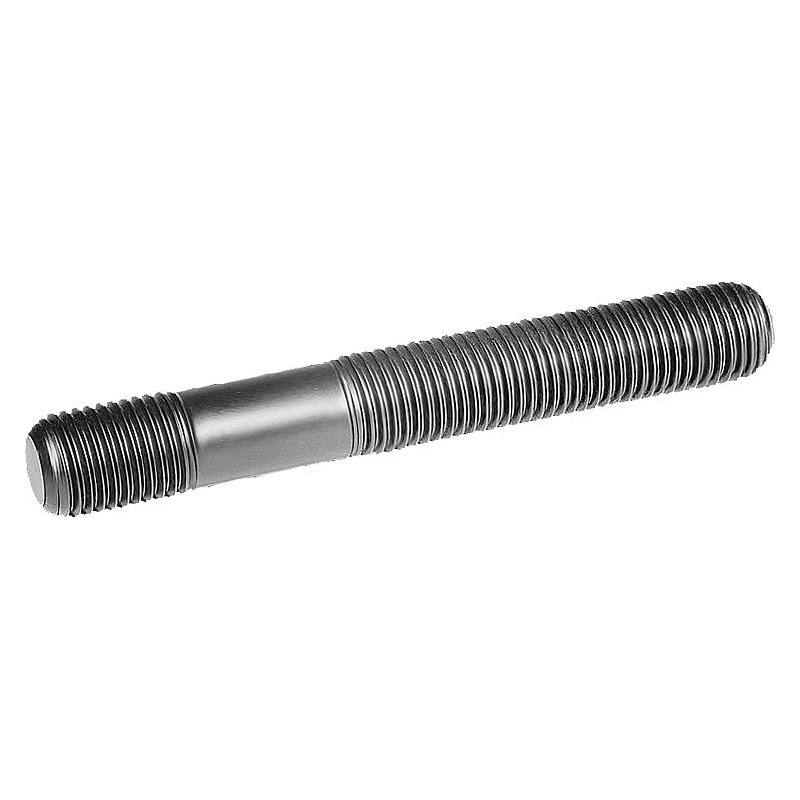

Podwójne kołki z szorstkimi słupkami o drobnym skoku

Podwójne kołki z szorstkimi słupkami o drobnym skoku nadają się do scenariuszy wymagających wytrzymałych i precyzyjnych połączeń. Gruby pręt poprawia chwyt, a drobny gwint zapewnia szczelne i stabilne dopasowanie. Fabryka Xiaoguo® posiada dużą ilość zapasów w magazynie.

Wyślij zapytanie

Opis produktu

Szorstkie podwójne kołki biegunowe o drobnym skoku to stosunkowo gruby metalowy pręt z drobnymi gwintami na obu końcach. Występuje w szerokiej gamie specyfikacji, ze średnicami gwintów od kilku milimetrów do kilkudziesięciu milimetrów, a także długość można dobrać w zależności od rzeczywistych potrzeb.

Cechy produktu

Cechą charakterystyczną podwójnych kołków z szorstkim słupkiem o drobnym skoku jest gruba struktura pręta. W porównaniu ze zwykłymi kołkami, grube pręty mogą zwiększyć ogólną wytrzymałość i sztywność oraz są mniej podatne na odkształcenie pod dużym obciążeniem. Skok gwintów drobnozwojowych jest mały, a odstęp między każdym zwojem gwintu jest mniejszy. Po obróceniu może generować większe tarcie i jest mniej prawdopodobne, że poluzuje się po dokręceniu.

parametry

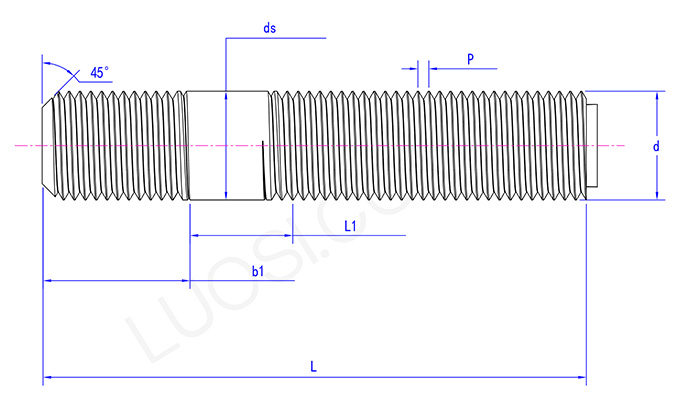

Rough pole double studs with fine pitch

Aplikacje

Podwójny kołek z szorstkim biegunem o drobnej podziałce jest częściej stosowany w branżach takich jak produkcja mechaniczna, lotnictwo i instrumenty precyzyjne. Montaż urządzeń o wysokiej precyzji w produkcji mechanicznej; Naprawiono komponenty samolotów w dziedzinie lotnictwa i kosmonautyki; W produkcji precyzyjnych instrumentów, aby zapewnić stabilność części, zawsze potrzebny jest tego typu kołek, aby zagwarantować niezawodność i stabilność połączenia.

Podwójne kołki z szorstkimi słupkami o drobnym skoku służą do mocowania kluczowych elementów dużych urządzeń mechanicznych. W fabrykach często instaluje się i wykorzystuje wielkogabarytowy sprzęt mechaniczny, taki jak wytrzymałe obrabiarki i duże sprężarki. Aby zamontować obudowę wrzeciona w obrabiarce do dużych obciążeń, należy wkręcić jeden koniec kołka w gwintowany otwór łoża obrabiarki, a drugi koniec przełożyć przez otwór montażowy w skrzynce wrzeciona, a następnie dokręcić nakrętkę.

Parametry produktu

pon	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds maks	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Te podwójne kołki z szorstkimi biegunami służą do produkcji i montażu form. W przemyśle produkcji form, przy wykonywaniu form wtryskowych, form odlewniczych itp., stosuje się je do mocowania różnych modułów form. Połącz górną i dolną formę formy. Wkręć jeden koniec kołka w gwintowany otwór dolnej formy, a drugi koniec przełóż przez górną formę. Następnie dokręć nakrętkę.
