Podwójnie składana podkładka klinowa

Podwójnie składana podkładka klinowa produkowana przez fabrykę Xiaoguo® ma dwuwarstwową strukturę i podwójną konstrukcję blokującą. W porównaniu z tradycyjnymi, konwencjonalnymi elementami złącznymi zapobiegającymi poluzowaniu, ich działanie jest znacznie lepsze.

Wyślij zapytanie

Opis produktu

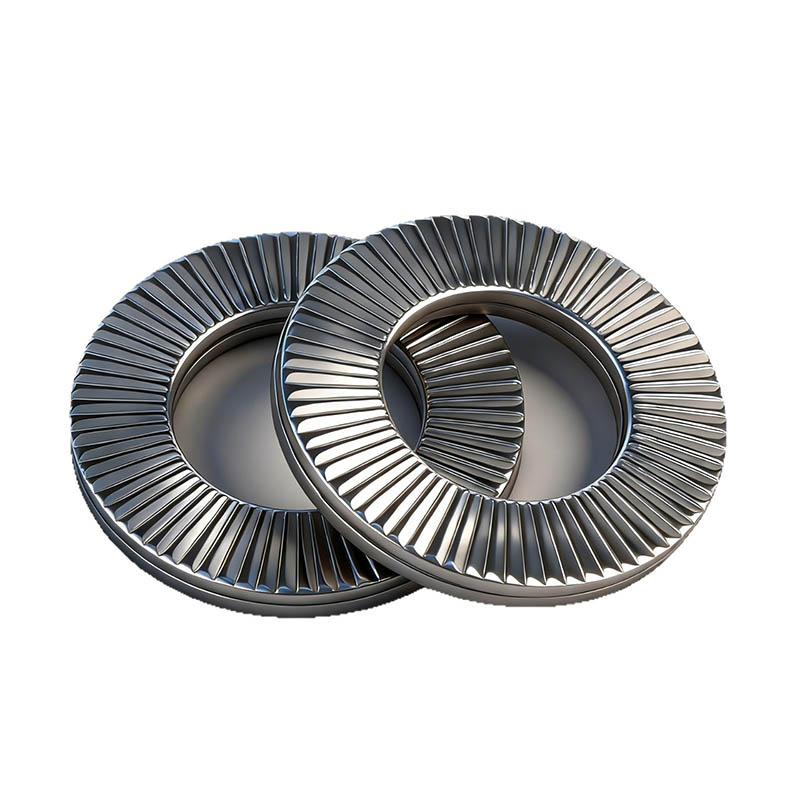

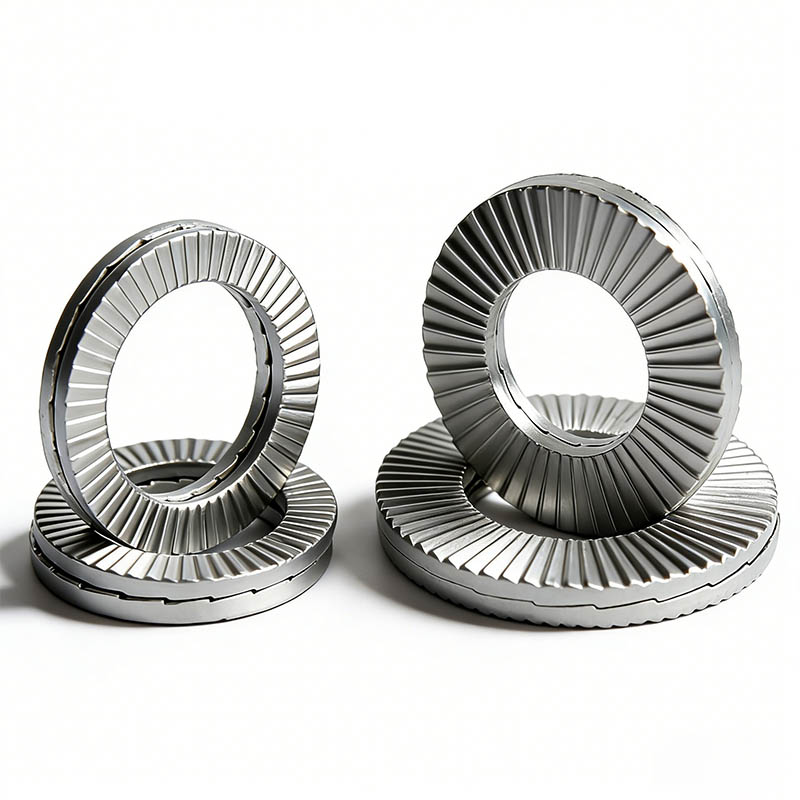

Podwójnie składana podkładka klinowa to zaawansowane i wydajne łączniki zapobiegające poluzowaniu. Wykorzystuje unikalną technologię blokowania klina zamiast tradycyjnej metody opartej na tarciu. Przyjmuje dwuwarstwową, złożoną strukturę klinową z ząbkowanymi powierzchniami po obu stronach. W rzeczywistości składa się z pary (dwóch sztuk) dokładnie identycznych podkładek. Unikalna struktura każdej podkładki jest kluczem do osiągnięcia jej wyjątkowego działania zapobiegającego poluzowaniu.

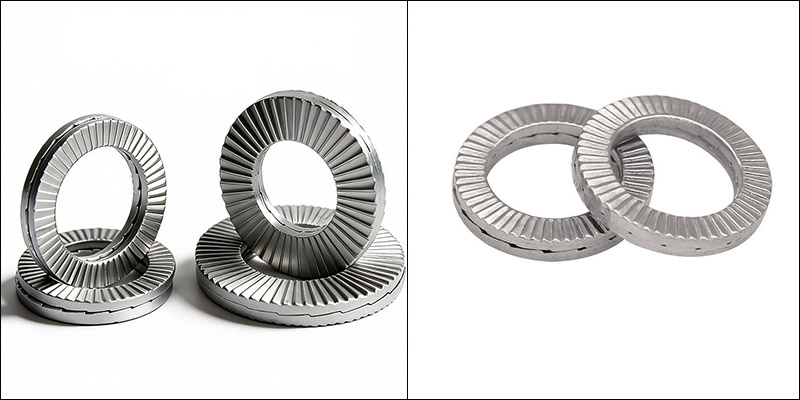

Double Fold Wedge Lock Washer

Charakterystyka strukturalna

Podstawową cechą konstrukcyjną podkładki klinowej z podwójnym składaniem jest konstrukcja dwóch uszczelek, przy czym powierzchnia wewnętrzna i zewnętrzna pełnią odpowiednio funkcje blokowania i mocowania.

(1) Sparowana podkładka

Dwie identyczne uszczelki łączone są w komplet. Projekt ten odrywa się od tradycyjnej jednoczęściowej formy. Obie uszczelki są wstępnie zmontowane podczas produkcji, tworząc system blokujący. Ta symetryczna konstrukcja może być ponownie użyta i nie uszkodzi uszczelek po demontażu.

(2) Promieniowo podniesiona powierzchnia

Te wypukłe wzory to strona podwójnie składanej podkładki klinowej, która styka się bezpośrednio z łbem nakrętki, śruby lub powierzchnią łączonego elementu. Na powierzchni znajdują się drobne, promieniowo wypukłe wzory/ząbki. Służą głównie do mocowania podkładki klinowej z podwójnym składaniem do tej powierzchni, „blokując” ją na miejscu i zapobiegając przesuwaniu się między nimi.

(3) Trójkątna powierzchnia zęba

Jest to powierzchnia współpracująca po przeciwnej stronie uszczelki. Powierzchnia wewnętrzna składa się z powierzchni zębów w kształcie klina, równomiernie rozmieszczonych na obwodzie, przypominających krzywkę i jest również znana jako „zęby w kształcie klina” lub „nachylone powierzchnie zębów”.

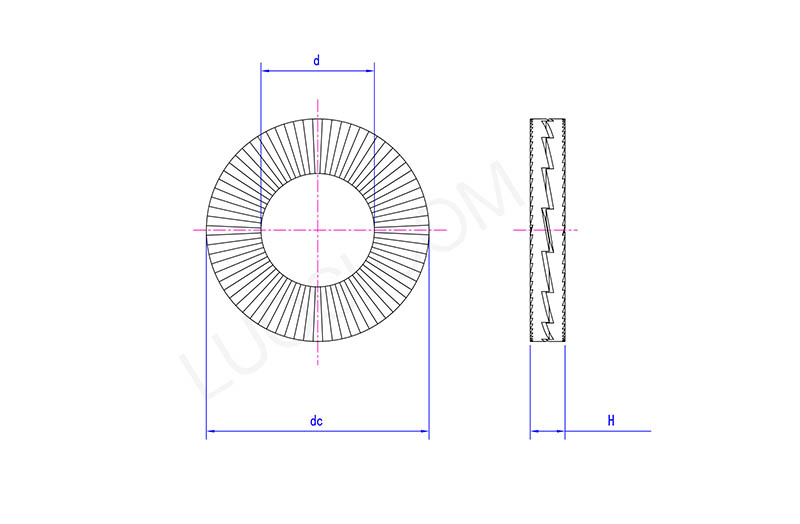

Double Fold Wedge Lock Washer

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmaks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
maks. prąd stały	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Maks. wys	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Hmin	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Często zadawane pytania

(1) Czy nadaje się do ponownego użycia?

Tak, można go używać wielokrotnie. Skuteczność blokowania nie spadnie łatwo po wielokrotnym demontażu i montażu.

(2) Jakie materiały dostarczacie?

Mamy wersje ze stali sprężynowej, stali węglowej i stali nierdzewnej. Obróbka powierzchniowa obejmuje cynkowanie, cynkowanie ogniowe i tlenek czarny.

(3) Jaka jest zaleta w porównaniu ze zwykłą dzieloną podkładką zabezpieczającą?

Znacznie lepsza odporność na wibracje, silniejszy efekt blokowania, niełatwy do zmęczenia i odkształcenia, bardziej odpowiedni do dużych obciążeń i wysokich wibracji.
