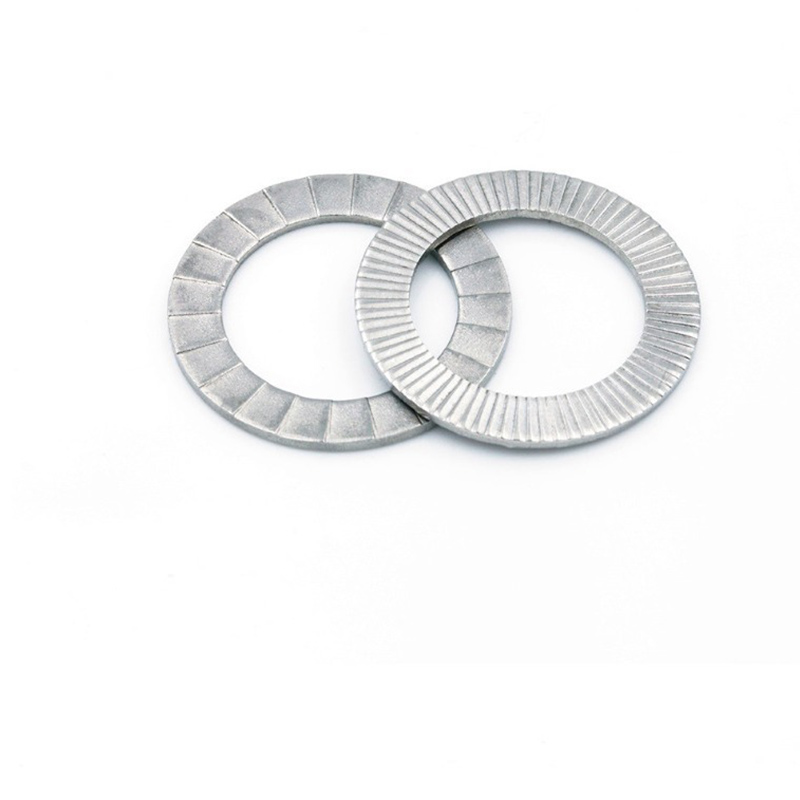

Podwójna podkładka klinowa

Dwukrotnie składana podkładka klinowa z magazynu fabrycznego Xiaoguo® nadaje się do wielokrotnego użytku. Po prawidłowym montażu i demontażu nie ulegną odkształceniu, a ich skuteczność blokowania pozostaje taka sama nawet po wielokrotnym użyciu.

Wyślij zapytanie

Opis produktu

Produkujemy dwuskładane podkładki klinowe za pomocą zautomatyzowanych linii produkcyjnych. Standardowe surowce są przetwarzane w celu wykonania podkładek o dokładnych wymiarach.

(1) Przygotowanie i przetwarzanie surowców

Jako materiał podstawowy używamy taśmy ze stali stopowej o wysokiej wytrzymałości i taśmy ze stali nierdzewnej. Materiały poddaje się wyżarzaniu i trawieniu w celu dostosowania ich wewnętrznej struktury krystalicznej.

(2) Formowanie tłoczące

Wykonywane na wielostanowiskowej prasie precyzyjnej.

Wiercenie: Wiercenie centralnego otworu na podkładkę.

Formowanie przekładni: Dzięki precyzyjnej współpracy górnej i dolnej formy, po jednej stronie powstają promieniowo drobne zęby na pierścieniu zewnętrznym.

Formowanie powierzchni w kształcie klina: Za pomocą specjalnej formy, powierzchnie zębów w kształcie klina, które decydują o skuteczności blokowania, są wyciskane po drugiej stronie.

Ścinanie: Odcięcie uformowanej podkładki z blachy stalowej.

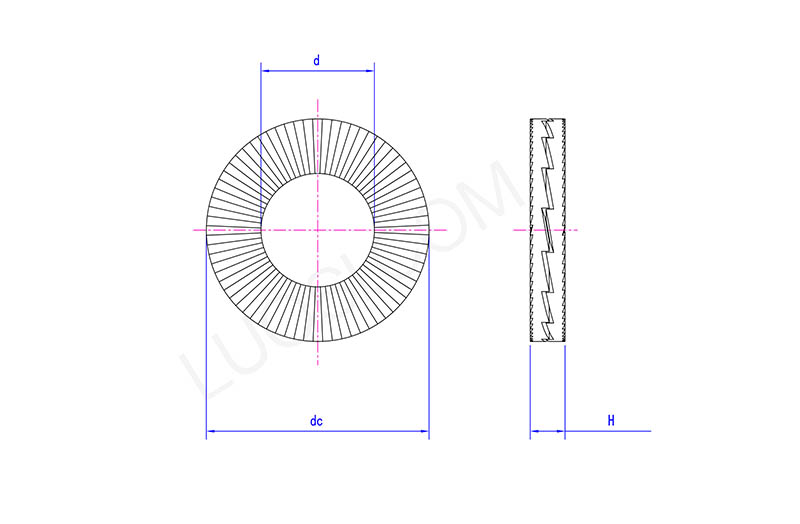

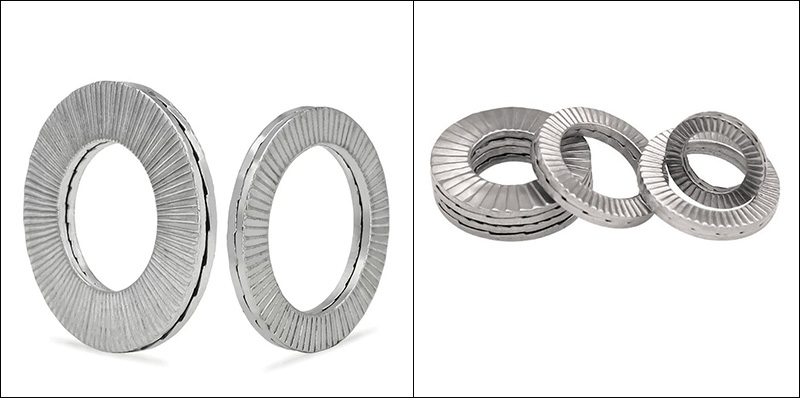

Two Fold Wedge Lock Washer

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmaks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
maks. prąd stały	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Maks. wys	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Hmin	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

(3) Hartowanie i obróbka cieplna

Podkładka jest równomiernie podgrzewana do określonej wysokiej temperatury, następnie szybko hartowana i bezpośrednio po niej następuje obróbka odpuszczająca.

(4) Obróbka powłok powierzchniowych

W przypadku podkładek klinowych dwuskładanych ze stali węglowej najbardziej zalecanym rozwiązaniem o wysokiej wydajności jest Dacromet. Wysokiej jakości powłoka zwiększa ochronę i odporność na zużycie podkładki zabezpieczającej z podwójnym klinem.

(5) Kontrola jakości i testowanie

Analiza surowców: Przeprowadź analizę spektralną każdej przychodzącej partii materiałów, aby zweryfikować skład chemiczny.

Kontrola procesu: Podczas procesu tłoczenia zapewnij stabilność wymiarową.

Test twardości: Sprawdź losowo, czy podwójna podkładka klinowa spełnia standardy projektowe.

Test w mgle solnej: W celu sprawdzenia odporności powłoki na korozję.

Test wibracji bocznych: Zamontować podkładkę w standardowym punkcie połączenia śrubowego i monitorować tłumienie jej siły docisku pod wpływem ciągłych wibracji.

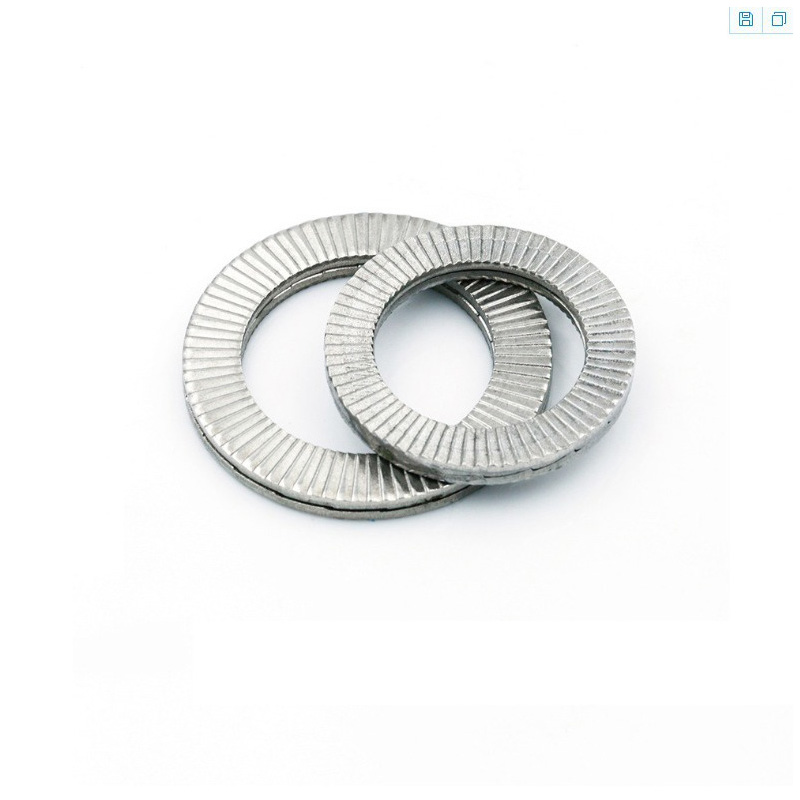

Two Fold Wedge Lock Washer

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmaks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
maks. prąd stały	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Maks. wys	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Hmin	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
