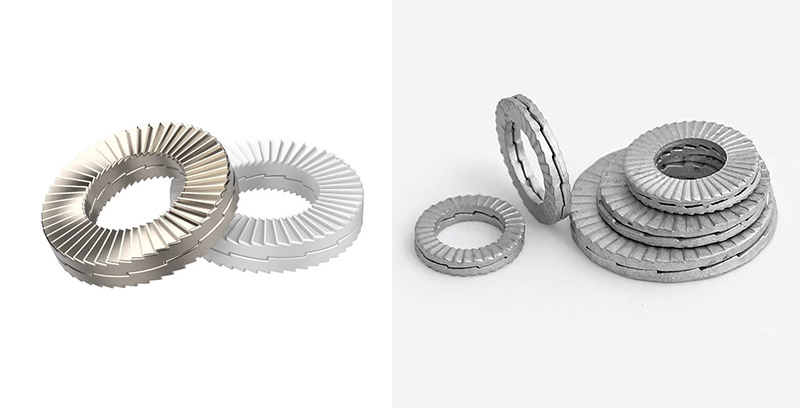

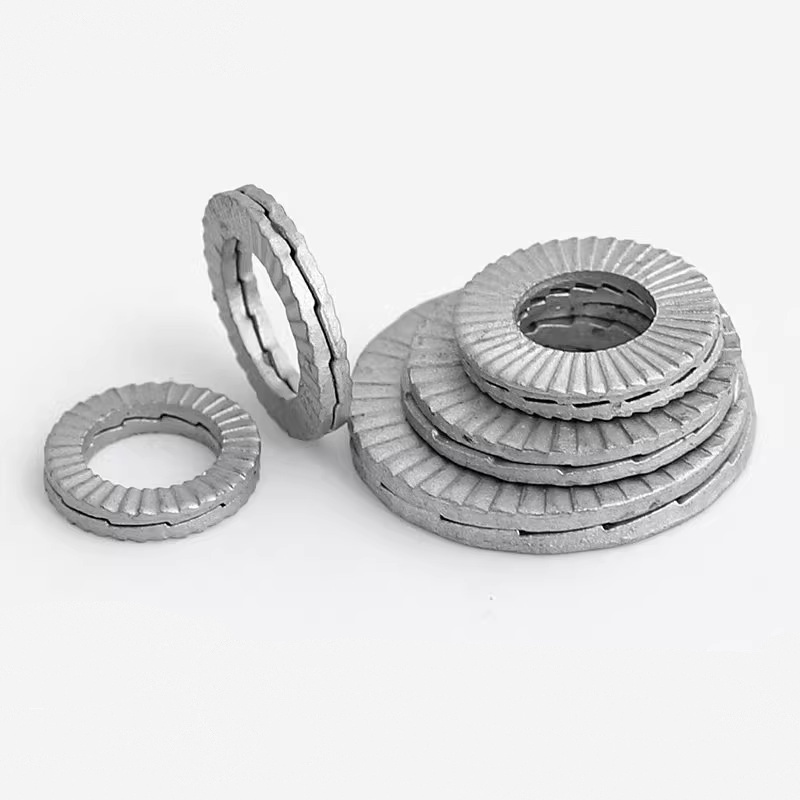

Duże, podwójne podkładki samoblokujące

Instalowanie dużych podkładek samozabezpieczających składanych podwójnie jest dość proste. Wystarczy upewnić się, że duża powierzchnia zębata jest prawidłowo wyrównana i umieszczona we właściwej pozycji, a następnie dokręcić śrubę lub nakrętkę standardowym momentem obrotowym, aby zakończyć proces. Jego instalacja nie wymaga skomplikowanych technik ani drogich narzędzi, ale jest kilka kluczowych punktów, na które należy zwrócić uwagę, aby osiągnąć 100% wydajności.

(1) Przygotowanie przed instalacją

Czyszczenie przedmiotu obrabianego: Upewnij się, że powierzchnie styku śrub, nakrętek, podwójnych samozabezpieczających dużych podkładek i połączonych części są czyste, płaskie, wolne od plam oleju, rdzy i zadziorów.

Ilość podkładek do sprawdzenia: Podczas użytkowania należy je stosować parami (dwie sztuki stanowią jeden komplet).

Sprawdź rodzaj powierzchni montażowej: czy jest to konfiguracja z otworem przelotowym czy ślepym i określ liczbę podkładek.

(2) Umieść podkładkę

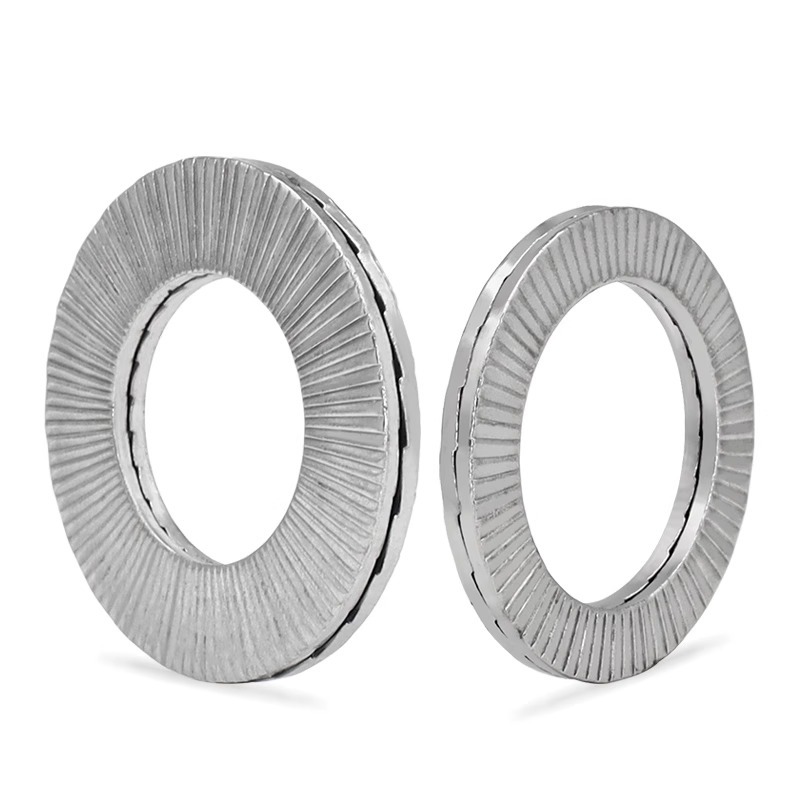

Usuń pary podkładek i upewnij się, że „duża powierzchnia zębata (powierzchnia w kształcie klina)” jest zwrócona ku sobie. Nie dziel ich ani nie instaluj w niewłaściwej kolejności.

(3) Rozróżnij otwory przelotowe i ślepe

Ślepy otwór/połączenie śrubowe: Potrzebna jest tylko para podwójnych, samozabezpieczających się dużych podkładek, umieszczonych pomiędzy łbem śruby a łączonym elementem. Nakrętka jest dokręcona po drugiej stronie.

Zespół z otworem przelotowym/nakrętką: Podczas użytkowania wymagane są dwie pary dużych podkładek samozabezpieczających składanych podwójnie. Jedną parę umieszcza się pod łbem śruby, a drugą pod nakrętką.

(4) Zapewnij właściwy kontakt

Upewnij się, że promieniowe powierzchnie zębów po zewnętrznej stronie podkładki stykają się z jedną stroną łba śruby (lub nakrętki), a druga strona z powierzchnią łączonego elementu.

(5) Dokręć

Użyj klucza dynamometrycznego i dokręć elementy mocujące zgodnie z odpowiednimi wartościami momentu obrotowego.

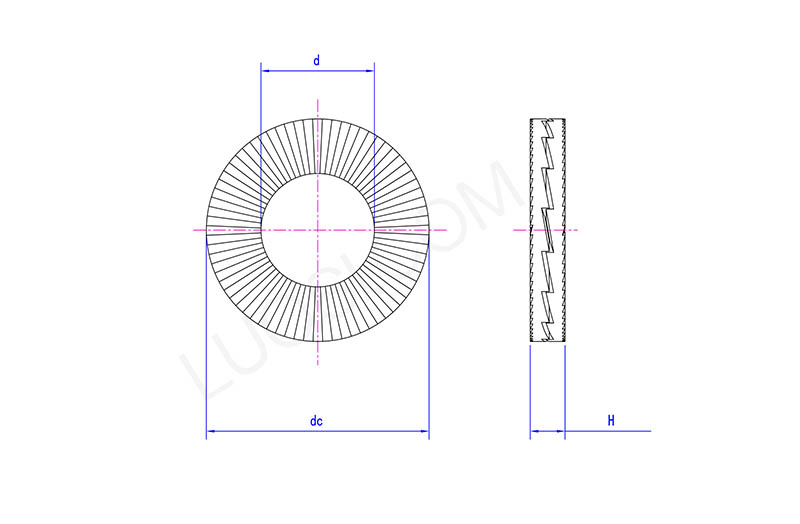

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmaks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
maks. prąd stały	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Maks. wys	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Hmin	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Czy można go ponownie wykorzystać?

Dwukrotnie składane, samozabezpieczające duże podkładki można zwykle wykorzystać ponownie. Po wymontowaniu z urządzenia należy dokładnie sprawdzić obie części uszczelki.

Warunki dopuszczenia do ponownego użycia: Jeżeli duża powierzchnia zębów pierścienia wewnętrznego i zęby promieniowe po stronie zewnętrznej nie wykazują nadmiernego zużycia, widocznych odkształceń, pęknięć ani uszkodzeń, można je oczyścić i ponownie zamontować.

Sytuacja wymagająca wymiany: Jeśli kontrola wykaże oczywiste zużycie lub uszkodzenie, należy natychmiast wymienić nowy zestaw podkładek, aby zapobiec niewystarczającej sile blokującej.
