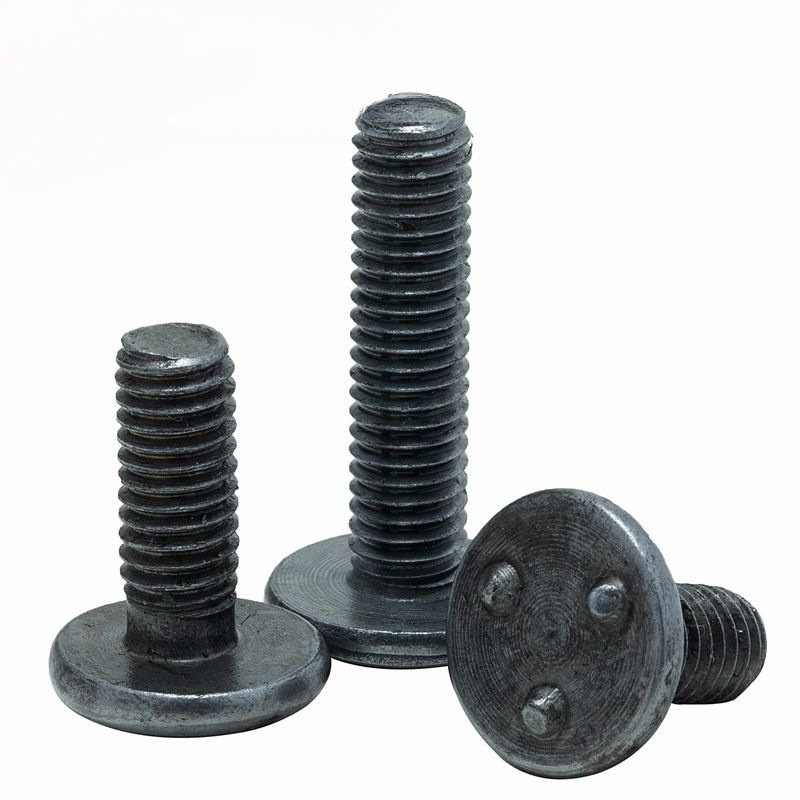

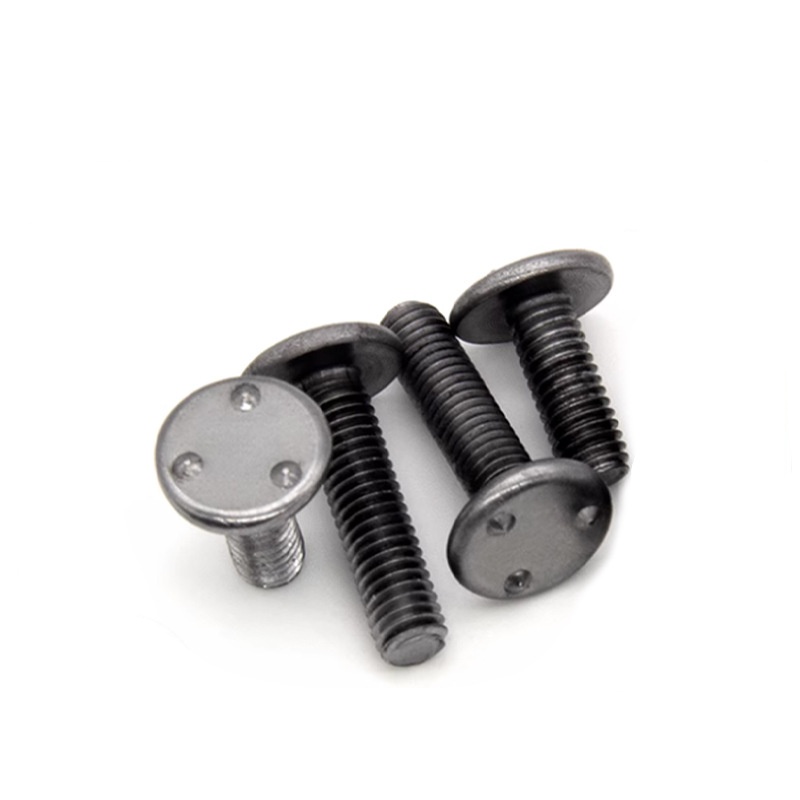

Wydajna śruba spawalnicza z występem czołowym

Integralność złącza utworzonego przez śrubę zgrzewającą Efficient Face jest sprawdzana za pomocą standardowych metod badań niszczących lub nieniszczących. Przez ponad 15 lat Xiaoguo® zyskało reputację wśród producentów dzięki niezawodnej jakości i konkurencyjnym cenom.

Model:Q 199B-1999

Wyślij zapytanie

Opis produktu

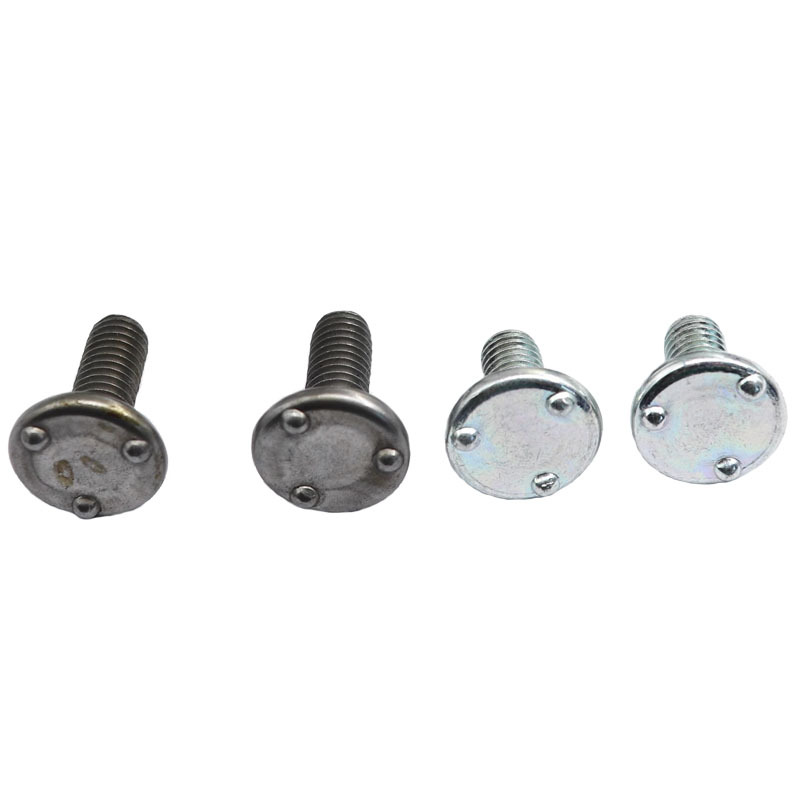

Aby śruby zgrzewane Efficient Face były odporne na rdzę, często otrzymują powłoki powierzchniowe. Cynkowanie — przezroczysty lub żółty chromian — jest naprawdę powszechne i działa całkiem nieźle. Powłoki fosforanowe pomagają lepiej trzymać farbę, a także zapewniają pewną ochronę przed rdzą. Jakakolwiek powłoka zostanie nałożona na te śruby, musi ona współdziałać z procesem spawania.

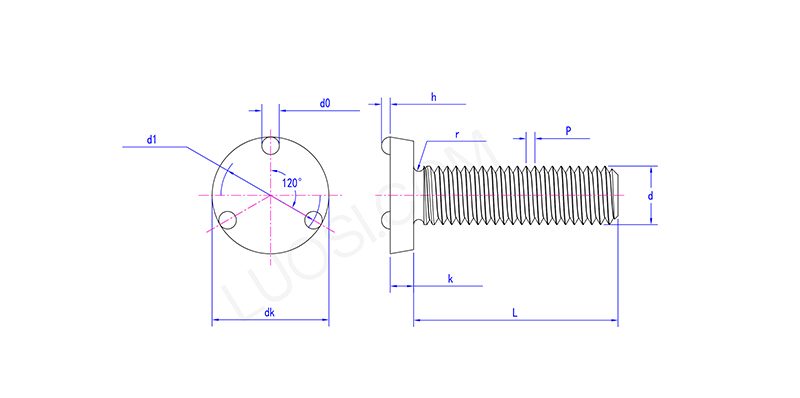

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk maks	11.5	12.5	14.5	19	21	24
ok min	11.23	11.23	14.23	18.67	20.67	23.67
k maks	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 maks	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h maks	1.25	1.25	1.25	1.45	1.45	1.65
godz. min	0.9	0.9	0.9	1.1	1.1	1.3
d0 maks	2.6	2.6	2.6	3.1	3.1	3.1
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Korzyści produktu

Obróbka powierzchni śruby do zgrzewania garbowego Efficient Face naprawdę wpływa na jakość spoiny. Jeśli powłoka jest gruba lub nie przewodzi prądu, może zakłócać przepływ prądu elektrycznego i ilość wytwarzanego ciepła.

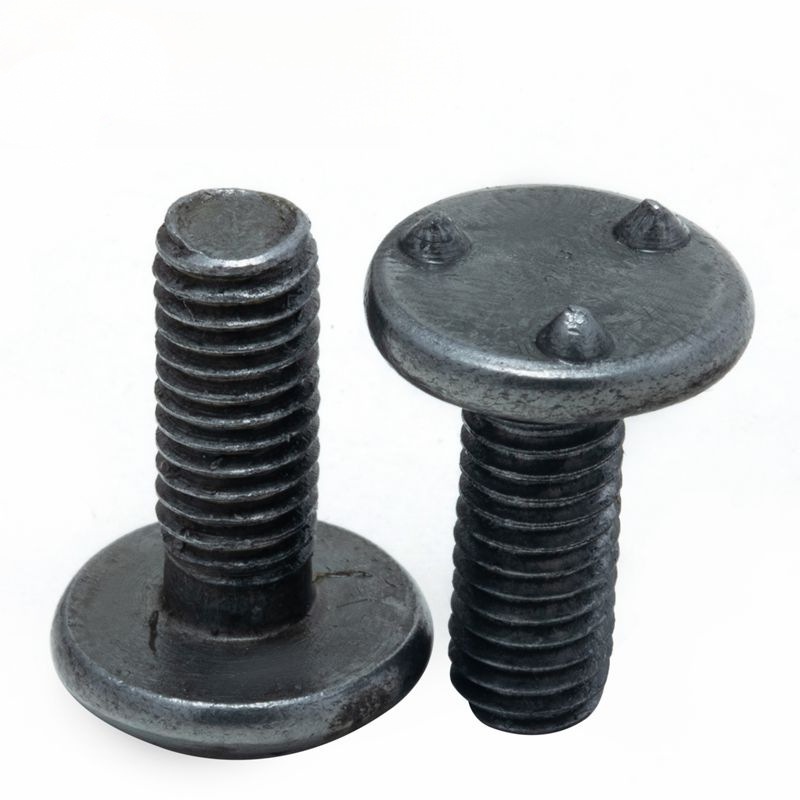

Powłoki muszą być cienkie, przewodzić prąd lub być wykonane specjalnie do spawania. Zazwyczaj występy na tych śrubach przebijają powłokę podczas spawania, zapewniając bezpośredni kontakt metali.

Taka konstrukcja zapobiega zakłócaniu przez powłokę przewodzenia prądu, zapewniając płynny obwód spawania. Cienka powłoka zmniejsza również odporność na penetrację występów, zachowując właściwości ochronne, jednocześnie umożliwiając ścisłe dopasowanie metalowych powierzchni stykowych, poprawiając wytrzymałość i przewodność spoiny.

Obowiązujące scenariusze

Wydajne śruby do zgrzewania czołowego doskonale sprawdzają się na liniach montażowych o dużej wydajności, szczególnie przy produkcji samochodów — do wsporników, paneli i uziemień elektrycznych — oraz w urządzeniach takich jak podwozia i obudowy.

Sprawdzają się, gdy można dosięgnąć tylko w jedną stronę, gdy prędkość spawania ma duże znaczenie lub gdy zgrzewanie punktowe nakrętek lub kołków po prostu nie działa. Dają mocne, gwintowane miejsce do mocowania rzeczy.
