Nakrętki sześciokątne

Natychmiast kup sześciokątne nakrętki spawane Xiaoguo®. Nakrętki te posiadają na dole trzy równomiernie rozmieszczone występy spawalnicze. Prąd jest skoncentrowany, rdzeń spoiny jest stabilny, a nakrętki nigdy nie poluzują się po spawaniu. Skutecznie zapobiega to problemowi odchylania się nakrętki podczas procesu spawania.

Model:JIS B1196-1.1-1982

Wyślij zapytanie

Opis produktu

Nakrętki sześciokątne to rodzaj specjalistycznego elementu złącznego zgodnego z normą DIN 929. Mają sześciokątny kształt i trzy przyspawane występy na dole (niektóre z kołkami pozycjonującymi). Są trwale mocowane do blachy poprzez zgrzewanie punktowe oporowe i zapewniają otwór na gwint wewnętrzny o wysokiej wytrzymałości do późniejszych połączeń śrubowych. Ich kluczową cechą jest to, że nigdy nie luzują się po spawaniu. Nakrętki sześciokątne są szeroko stosowane w branżach takich jak samochody, blachy i formy. Znajdują również zastosowanie w miejscach, gdzie nie można zastosować zwykłych nakrętek lub gdzie wymagane jest mocne i trwałe połączenie gwintowe, służące jako stałe miejsce połączenia z gwintem wewnętrznym.

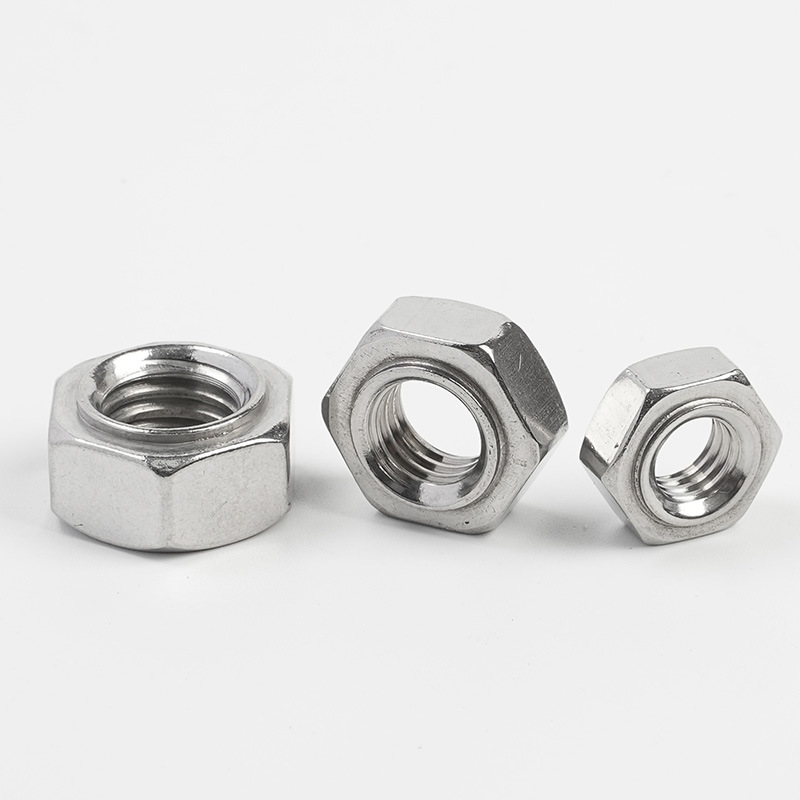

Hex Weld Nuts

Charakterystyka strukturalna

Konstrukcja sześciokątnej nakrętki spawanej koncentruje się wokół trzech kluczowych celów: niezawodności spawania, dokładności pozycjonowania i łatwości montażu.

【1】Kształt sześciokątny

(1) Kształt: Regularny sześciokąt. Wymiary przeciwległych stron są zgodne z normą DIN 929. Można go dokręcić za pomocą zwykłego klucza płaskiego lub klucza nasadowego, bez konieczności stosowania specjalnych narzędzi.

(2) Szerokość przeciwnej strony: różne specyfikacje mają różne wymiary. Na przykład M6 to 11 mm, M8 to 14 mm, a M10 to 17 mm. Zapewnij odpowiednią powierzchnię styku klucza.

(3) Całkowita wysokość: zwykle 0,8 do 1,0-krotności nominalnej średnicy gwintu. Zapewnij długość połączenia gwintu i siłę połączenia.

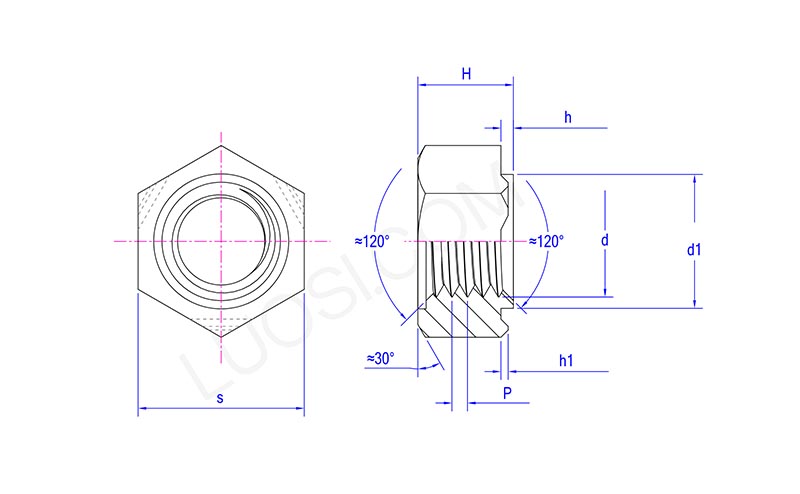

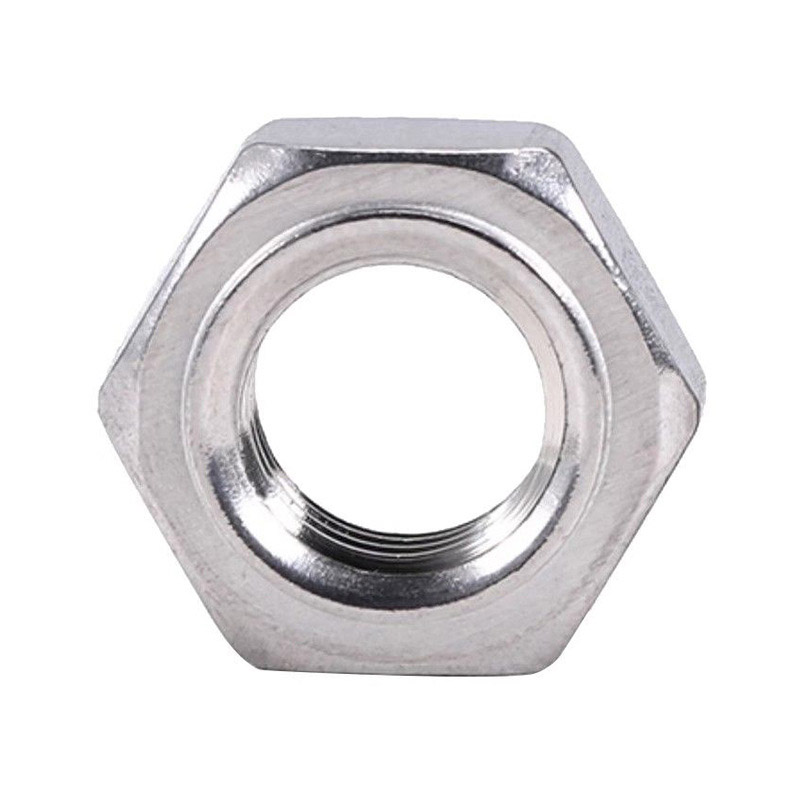

Hex Weld Nuts

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
min	10.57	10.57	12.57	14.57	16.57	18.48
Maks. wys	5	5	6	7.5	9	11
Hmin	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
godz. min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
godz.1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】Dolne występy spawalnicze

(1) Ilość: 3 sztuki (równomiernie rozmieszczone pod kątem 120°). Trzy punkty wyznaczają płaszczyznę, zapewniając pewny kontakt sześciokątnej nakrętki spawanej z materiałem podstawowym. Nawet jeśli powierzchnia przedmiotu obrabianego jest nieco nierówna, nadal można zagwarantować niezawodne spawanie.

(2) Pozycja: Na krawędzi dolnej powierzchni, aby poprawić stabilność spawania.

(3) Kształt: kulisty lub stożkowy z wierzchołkiem gładkim. Podczas zgrzewania oporowego prąd jest skoncentrowany i priorytetem jest topienie w celu utworzenia jądra.

(4) Wysokość: 0,5 - 1,0 mm (konkretne wartości zależą od specyfikacji i grubości blachy). Zapewnij ścisły kontakt z materiałem bazowym i odpowiednią objętość topienia.

【3】Kołek prowadzący pozycjonujący (pilot, konstrukcja opcjonalna)

(1) Średnica kołka prowadzącego: mniejsza niż wstępnie wywiercony otwór w przedmiocie obrabianym (np. M8 dla φ9,6 mm lub φ11,6 mm)

(2) Wysokość trzpienia prowadzącego: 1,5 ~ 2,5 mm (dobierana w zależności od grubości deski)

【4】Gwint wewnętrzny

(1) Specyfikacja gwintu: metryczny gwint gruby od M3 do M16 (dostępny drobny gwint), imperialny UNC od 1/4″ do 5/16″

(2) Dokładność gwintu: 6H (metryczna), 2B (imperialna)

(3) Długość gwintu: Zapewnij wystarczającą długość gwintu

(4) Orientacja gwintu: Koniec wejściowy może mieć fazowanie
