Precyzyjnie zaprojektowana śruba spawalnicza z występem czołowym

Precyzyjnie zaprojektowana śruba do spawania czołowego jest szeroko stosowana w produkcji samochodów w celu zapewnienia wydajnego i niezawodnego montażu. W przypadku eksportowanych produktów Xiaoguo®, również w przypadku tej śruby, priorytetem jest spełnienie międzynarodowych norm, takich jak ISO i DIN. Jeśli jesteś zainteresowany, skontaktuj się z nami.

Model:QC/T 599.1-1999

Wyślij zapytanie

Opis produktu

Precyzyjnie zaprojektowane śruby do spawania czołowego mają standardowe rozmiary i specyfikacje gwintów, takie jak gwinty metryczne ISO (M4, M5, M6, M8, M10) lub gwinty ujednolicone (UNC/UNF). Ważne pomiary obejmują rozmiar i długość gwintu, średnicę trzpienia, średnicę i grubość łba, a co najważniejsze, kształt występów (jakość i średnica, ile ich jest) w części, w której spawana jest śruba.

Korzyści produktu

Sposób, w jaki zaprojektowano występy na precyzyjnie zaprojektowanej śrubie do zgrzewania czołowego — na przykład pierścień wokół niej lub kilka małych nierówności — naprawdę ma znaczenie dla uzyskania spójnych spoin. Istnieją standardowe projekty, które sprawdzają się w większości typowych zastosowań, ale można również zamówić projekty niestandardowe.

Na dostosowanej do potrzeb precyzyjnej powierzchni inżynieryjnej wystające śruby spawalnicze są profesjonalnie skalibrowane i dostosowane, aby dokładnie dostosować się do różnych grubości materiału i standardów wytrzymałości. Nawet w przypadku trudnych materiałów, takich jak stopy o wysokiej twardości i kruche podłoża, mogą zapewnić stabilność połączenia i bezpieczeństwo konstrukcyjne, aby spełnić spersonalizowane potrzeby inżynieryjne.

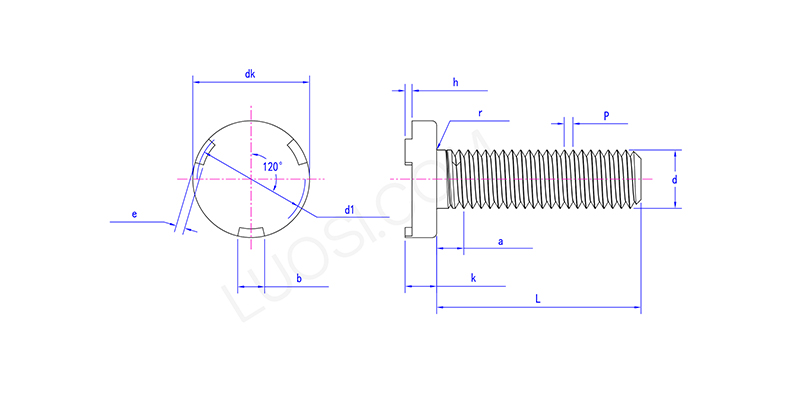

pon	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk maks	12.4	14.4	16.4	20.4
ok min	11.6	13.6	15.6	19.6
k maks	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e maks	2.25	2.75	2.25	2.75
min	1.75	2.25	1.75	2.25
bmaks	3.3	4.3	5.6	6.3
min	2.7	3.7	4.7	5.7
h maks	0.8	0.9	1.1	1.3
godz. min	0.6	0.75	0.9	1.1
d1 maks	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r maks	0.6	0.7	0.9	1.2
r min	0.2	0.25	0.4	0.4
maks	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Kontrola jakości i certyfikacja

Aby uzyskać spójne spoiny za pomocą precyzyjnie zaprojektowanych śrub do zgrzewania czołowego, należy utrzymywać powierzchnie metali nieszlachetnych w czystości. Należy używać elektrod odpowiednio zaprojektowanych i w dobrym stanie. Trzymaj się ściśle ustawień spawania – prądu, czasu, ciśnienia, czasu utrzymywania. Upewnij się także, że występy śruby są spójne.

Regularne przeprowadzanie testów niszczących, takich jak testy momentu obrotowego lub ścinania, jest ważne, aby utrzymać proces pod kontrolą.
