Solidne okrągłe nakrętki spawane

Nakrętki okrągłe Robust Weld to specjalistyczne elementy złączne zaprojektowane specjalnie do trwałego mocowania do materiału podstawowego za pomocą spawania. Innowacja i precyzja stanowią podstawę tego, jak producenci napędzają proces produkcyjny Xiaoguo®.

Model:QC/T 867-2011

Wyślij zapytanie

Opis produktu

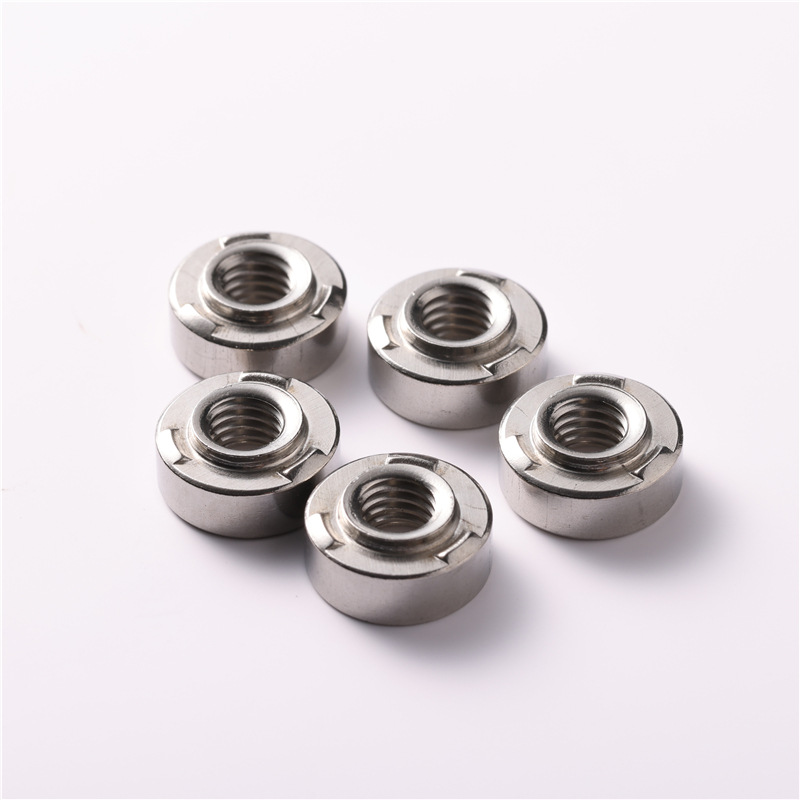

Solidne nakrętki okrągłe Weld to specjalne, jednoczęściowe elementy złączne przeznaczone do trwałego przyspawania do materiału podstawowego. Są okrągłe, często z zaokrągloną górną częścią i mają gwinty wewnątrz pasujące do pasującej śruby lub wkrętu.

Ich głównym zadaniem jest zapewnienie mocnego, niezawodnego, wielokrotnego użytku gwintowanego miejsca na takich przedmiotach, jak blacha, ramy lub płyty – w miejscach, w których nie jest łatwo bezpośrednio gwintować lub gdzie nie byłoby to wystarczająco mocne. Stanowią podstawową część budowanych konstrukcji i maszyn.

Ich głównym celem jest stworzenie mocnego, trwałego i wielokrotnego użytku połączenia gwintowego na cienkich blachach, ramach lub płaskich powierzchniach. Są to miejsca, w których bezpośrednie stuknięcie jest albo trudne, albo niewystarczająco mocne. Po zainstalowaniu umożliwiają bezpieczne zamocowanie śrub i wkrętów i są odporne na zdzieranie. Są niezbędne w szerokiej gamie maszyn i budynków, zapewniając trwałe i niezawodne połączenia.

Zalety produktu

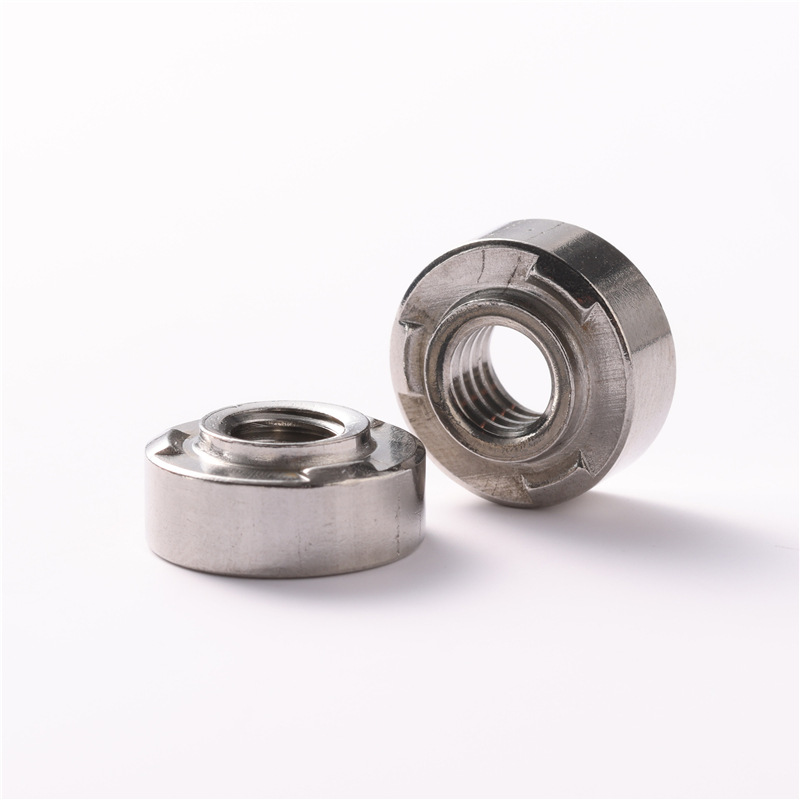

Solidne nakrętki okrągłe Weld mają ważną cechę konstrukcyjną: wystający mały występ prowadzący lub wyrównujący. Przed rozpoczęciem spawania przedmiotu obrabianego należy precyzyjnie osadzić mały element w wstępnie wywierconym otworze przedmiotu obrabianego, aby zapewnić idealne dopasowanie pozycji elementów podczas procesu spawania, co stanowi podstawę dla dokładności późniejszego procesu spawania.

Zapobiega obracaniu się nakrętki podczas jej montażu i utrzymuje gwint wewnętrzny prosto w stosunku do powierzchni, do której jest przymocowany. Ta zakładka jest naprawdę przydatna w przypadku szybkich, zautomatyzowanych linii montażowych — zapewnia spójność i oszczędza czas, eliminując potrzebę ręcznych regulacji.

pon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 maks	10.9	11.9	13.3	17.9	19.9	22.7
d1 min	10.5	11.5	12.9	17.5	19.5	22.3
d0 maks	2.8	2.8	3.2	4.3	4.3	5
d0 min	2.5	2.5	2.9	4	4	4.7
d2 maks	0.95	0.95	1.5	2.1	2.1	2.5
d2 min	0.65	0.65	1.2	1.8	1.8	2.2
dk maks	13.7	14.7	16.5	22.2	24.2	27.7
ok min	13.3	14.3	16.1	21.8	23.8	27.3
h maks	1.35	1.35	1.55	2	2	2.5
godz. min	1.1	1.1	1.3	1.75	1.75	2.25
h1 maks	0.85	0.85	1	1.5	1.5	2
godz.1 min	0.65	0.65	0.75	1.19	1.19	1.78
k maks	4.45	4.7	5.2	6.8	8.4	10.8
k min	4.15	4.4	4.9	6.44	8.04	10.37

Wykorzystane materiały

Nasze zwykłe okrągłe nakrętki Robust Weld są wykonane ze stali niskowęglowej, która bardzo dobrze się spawa. Oferujemy również wersje ze stali nierdzewnej — np. 304 i 316 — zapewniające lepszą odporność na rdzę w trudnych warunkach. Spełniają także różne międzynarodowe standardy.
