Okrągła śruba trenera

Wybiera się stal stopową poddaną obróbce cieplnej. Hurtowa śruba Coach z okrągłym łbem Xiaoguo® ma klasę wydajności 10,9 i ostateczną wytrzymałość na rozciąganie przekraczającą 1000 MPa. Nadaje się do ciężkich maszyn, mostów i konstrukcji o dużym obciążeniu.

Wyślij zapytanie

Opis produktu

Śruba pociągowa (rodzaj śruby zamkowej) i Śruba zamkowa należą do tej samej kategorii produktów. Główna różnica polega na nazwach regionalnych: w Ameryce Północnej powszechnie nazywa się ją śrubą transportową, podczas gdy w krajach Wspólnoty Narodów (takich jak Wielka Brytania, Australia i Nowa Zelandia) częściej używa się terminu śruba Coach z łbem okrągłym. Jest to łącznik z łbem półkulistym (łeb okrągły) i kwadratową konstrukcją zapobiegającą odkręceniu się u dołu szyjki, specjalnie zaprojektowany do montażu jednostronnego.

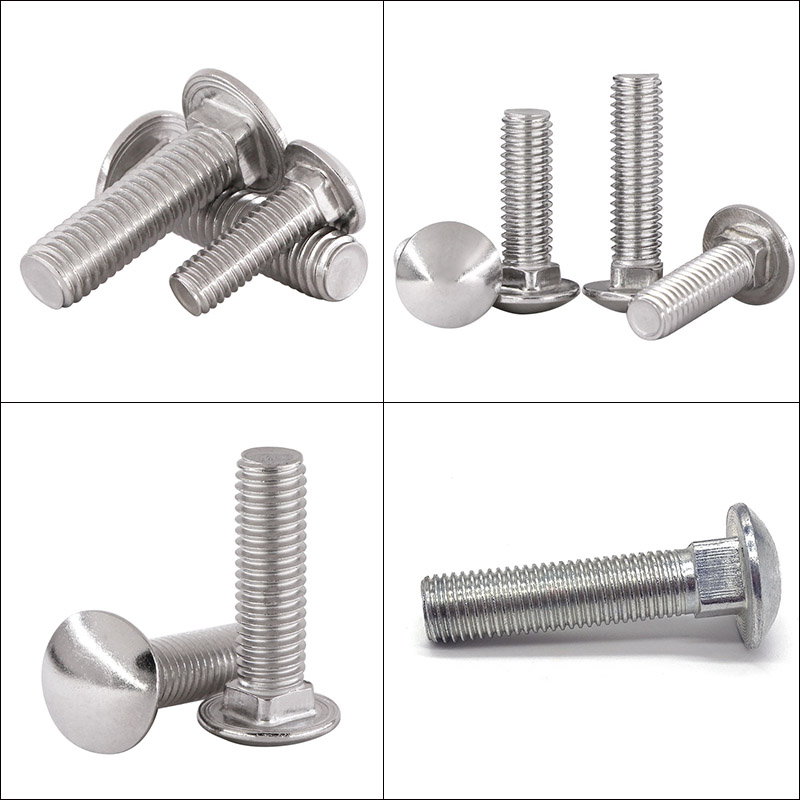

Round Head Coach Bolt

Charakterystyka strukturalna

Konstrukcja śruby Coach z łbem okrągłym skupia się wokół podstawowego celu, jakim jest „montaż jednostronny i automatyczne zabezpieczenie przed przewróceniem” i składa się głównie z następujących czterech części funkcjonalnych:

(1) Głowa

Kształt: Półkulisty (okrągła główka) lub okrągła główka z płaskim wierzchołkiem. Powierzchnia jest gładka, bez żadnych interfejsów narzędziowych, takich jak szczeliny sześciokątne, kwadratowe lub krzyżowe.

Funkcja i cel:

Zapewnij dużą powierzchnię nośną

Estetyka i bezpieczeństwo

Gładka i zaokrąglona konstrukcja

(2) Szyja (szyja) - najważniejsza struktura antypoślizgowa

Kształt: Umieszczony bezpośrednio pod głową, jest kwadratowy (kwadratowy) lub kwadratowy żebrowany (kwadrat żebrowany).

Funkcja i cel:

Mechaniczna funkcja zapobiegająca obracaniu się

Nie ma potrzeby stosowania narzędzi pomocniczych

Precyzyjne pozycjonowanie

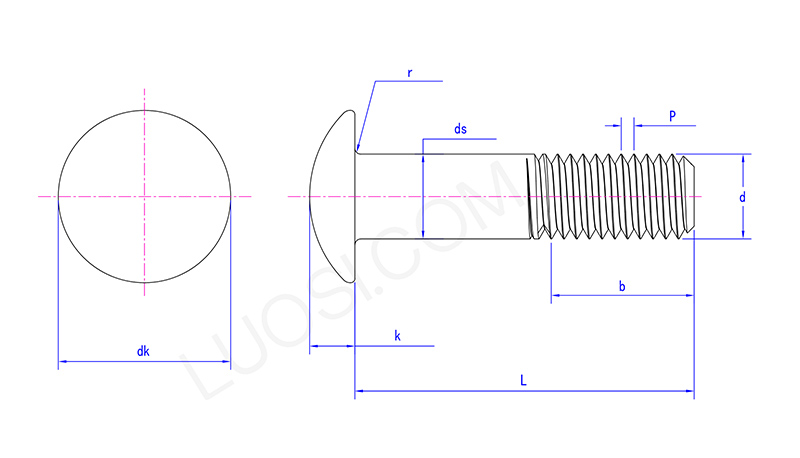

Round Head Coach Bolt

pon	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk maks	11.3	13.5	18	22.5	27	36	45	54
ok min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds maks	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k maks	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r maks	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) Sekcja wału (trzpień / część niegwintowana)

Kształt: Umieszczony pomiędzy szyjką a gwintami, jest to gładki cylindryczny wał o płaskiej powierzchni i pozbawiony gwintów.

Długość: Oblicza się ją, odejmując długość gwintu b od całkowitej długości L śruby. Różne specyfikacje mają standardowe współczynniki.

Funkcja i cel:

Wytrzymuje obciążenie ścinające

Precyzyjne pozycjonowanie

Unikanie stosowania siły na gwinty

(4) Część gwintowana

Kształt: Znajduje się na końcu śruby Coach z okrągłym łbem i jest to standardowy metryczny gwint gruby (ISO) lub amerykański standard UNC.

Długość (b):

Norma określa: gdy L ≤ 125mm, b ≈ 2d + 6mm (d to średnica nominalna); gdy L > 125 mm, b ≈ 2d + 12 mm.

Długość gwintu rzeczywistego produktu może zostać przedłużona zgodnie z wymaganiami klienta (gwint pełny dostosowany do indywidualnych potrzeb).

Funkcja i cel:

Wytwarzanie siły docisku poprzez współpracę z nakrętką

Wyreguluj siłę napięcia wstępnego

Porównanie strukturalne

Zaletą śruby Coach z łbem okrągłym jest jej unikalna konstrukcja. Jakie są zatem różnice w porównaniu do innych typów śrub? Proszę spojrzeć na poniższą tabelę, a odkryjesz!

Porównanie elementów	Śruba trenerska z łbem okrągłym	śruba z łbem sześciokątnym	wewnętrzna śruba sześciokątna
Kształt głowy	Głowa półkulista, okrągła	sześciokątny	główka cylindryczna z wewnętrznym otworem sześciokątnym
Metoda zapobiegająca luzowaniu	Mechaniczne zabezpieczenie przed poluzowaniem z kwadratową szyjką	wymaga dokręcenia głowicy kluczem	wymaga użycia wewnętrznego klucza imbusowego do zamocowania głowicy
Liczba instalatorów	1	2	1
Czy można wstępnie nawiercić?	Tak	NIE,	NIE,
Typowe zastosowania	Drewno, meble ogrodowe, płoty	Konstrukcja stalowa, montaż mechaniczny	Maszyny precyzyjne, formy
