Ustaw kołnierz śrubowy

Kołnierz z śrubą ustalającą jest powszechnie stosowany w zastosowaniach przemysłowych wymagających dużych obciążeń, gdzie tradycyjne pierścienie osadcze nie mają wystarczającej siły trzymania. XIAOGUO® dysponuje profesjonalnym zespołem z wieloletnim doświadczeniem i może obsłużyć pilne zamówienia w ciągu 72 godzin podczas kryzysów w łańcuchu dostaw.

Model:GB/T 885-1986

Wyślij zapytanie

Opis produktu

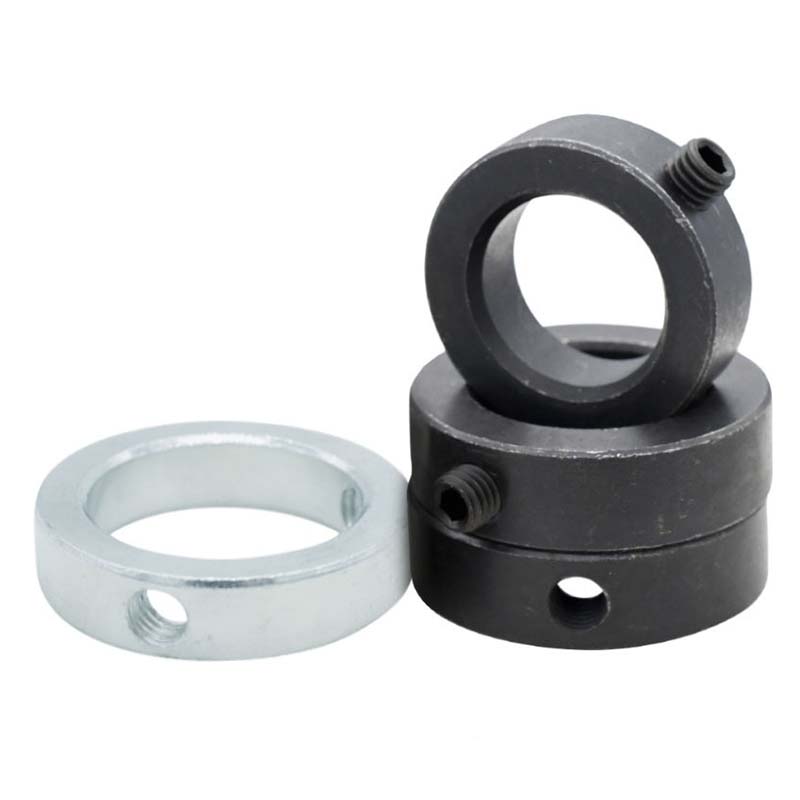

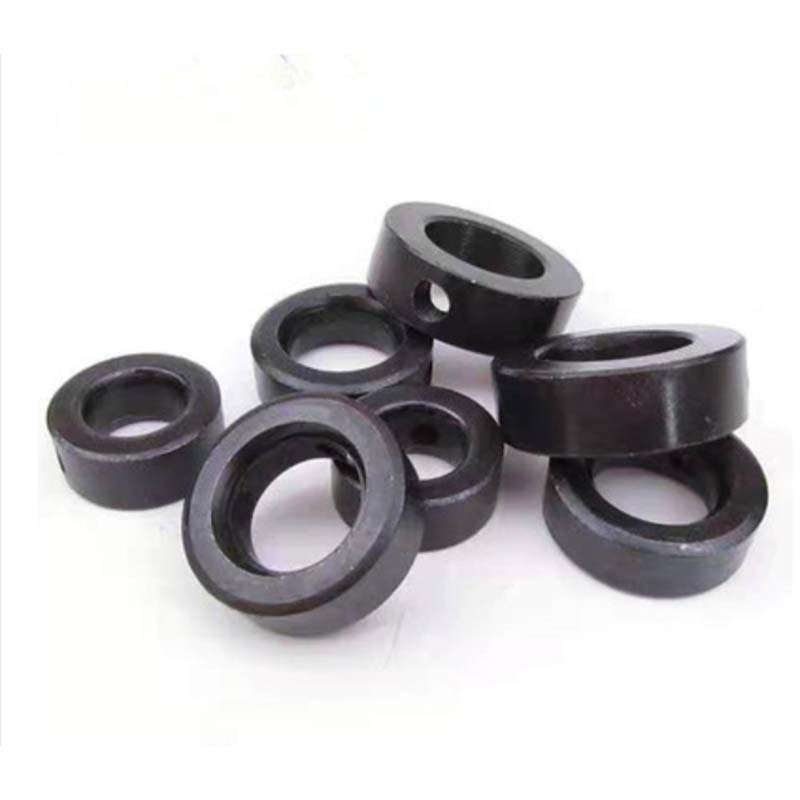

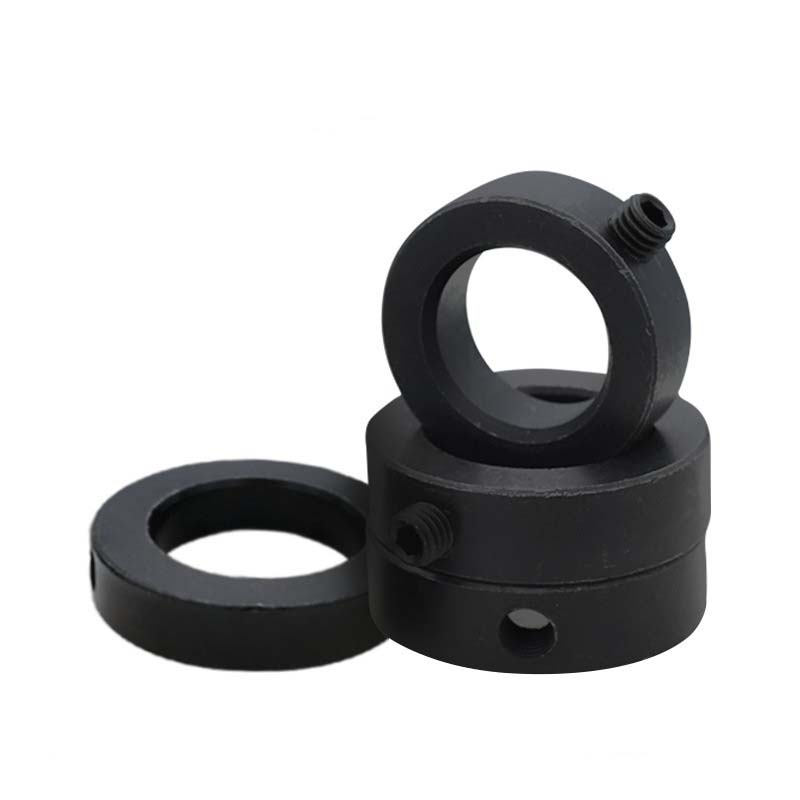

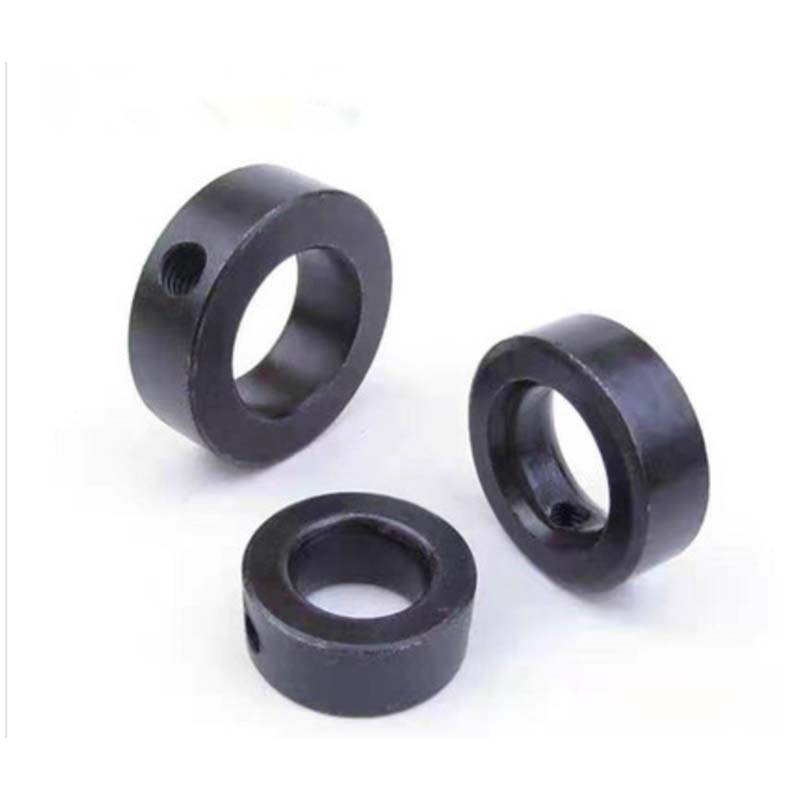

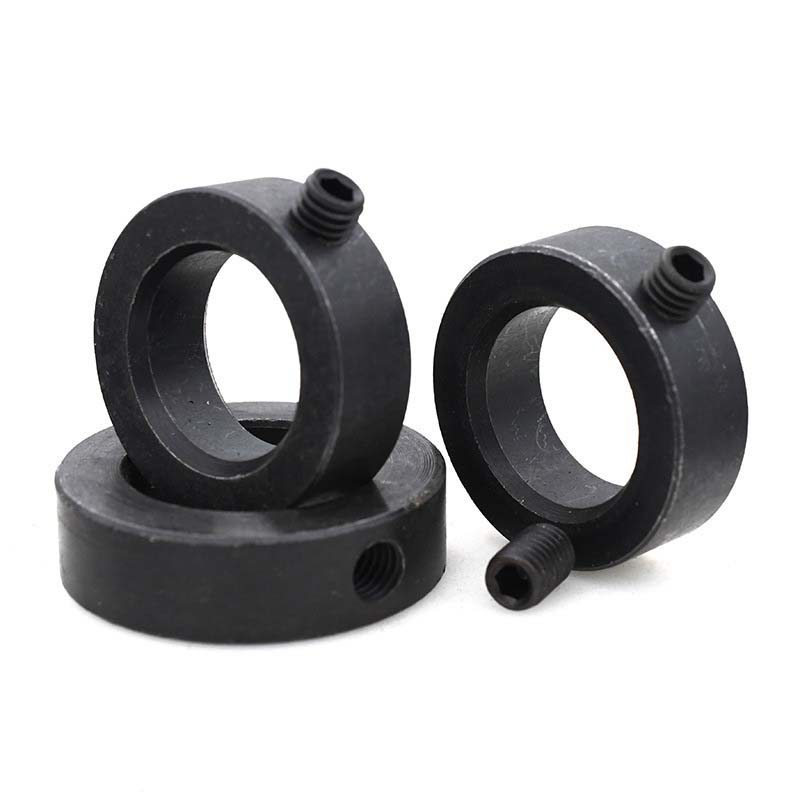

Pierścień ustalający to okrągły element mocujący w kształcie pierścienia ze śrubą ustalającą. Jest łatwy w montażu przez jedną osobę i nie wymaga specjalnych narzędzi. Aby zdjąć, wystarczy poluzować nakrętkę zabezpieczającą. Jest szeroko stosowany w dużych silnikach elektrycznych, kruszarkach, maszynach górniczych, obrabiarkach CNC, maszynach drukarskich i innym sprzęcie.

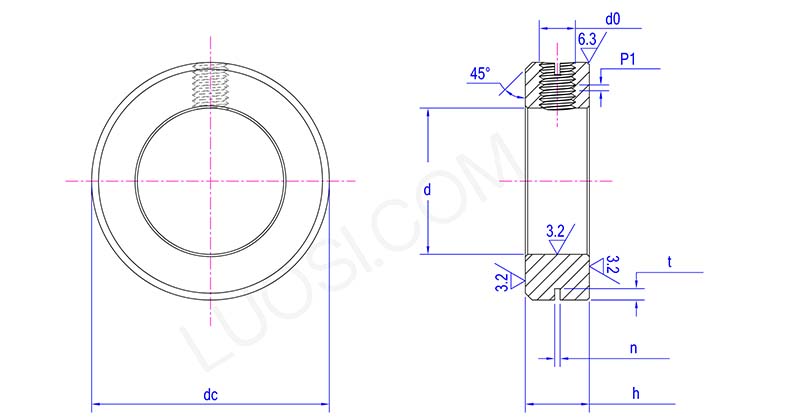

Set Screw Collar

pon	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
dmaks	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
min	8	9	10	12	13	14	15	16	17	18	19
h maks	10	10	10	10	10	12	12	12	12	12	12
godz. min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t maks	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
DC	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® produkuje ten pierścień zabezpieczający z różnymi materiałami, w zależności od potrzeb. W przypadku odporności na chemikalia używamy gatunków stali nierdzewnej, takich jak 304 lub 316. W przypadku pracy w sytuacjach dużych naprężeń, zastosujemy stal stopową 4140. A w przemyśle lotniczym, gdzie waga ma znaczenie, dostępny jest lekki tytan. Istnieją również wersje z powłokami polimerowymi, które ograniczają korozję w przypadku konfiguracji z mieszanych metali. Wszystkie materiały przechodzą rygorystyczne testy twardości (HRC 35-50) i kontrole ultradźwiękowe, aby upewnić się, że spełniają normy branżowe, takie jak ASME B18.27 i DIN 471/472, dotyczące obciążenia, jakie mogą wytrzymać.

Regularne przeglądy i konserwacja

Aby kołnierze śrub ustalających działały dobrze, od czasu do czasu sprawdzaj dokręcenie śruby ustalającej za pomocą klucza dynamometrycznego, starając się uzyskać moment 10-15 Nm. Do czyszczenia gwintów i wszelkich zabrudzeń użyj rozpuszczalnika, a następnie co roku smaruj je świeżym smarem na bazie litu. Nie dokręcaj śrub zbyt mocno, ponieważ może to spowodować uszkodzenie kołnierza zamka. Jeśli jest narażony na działanie wody morskiej lub kwasów, sprawdzaj powłokę dwa razy w roku, aby upewnić się, że jest w dobrym stanie. Jeśli zauważysz zużycie większe niż 0,1 mm na stykających się częściach, powinieneś je wymienić.

Jakie tolerancje wałów są kompatybilne?

Kołnierze ze śrubą ustalającą współpracują z wałami o średnicach od 10 mm do 200 mm, stosując typowe poziomy tolerancji, takie jak h9 lub h11. Regulowane śruby na kołnierzu blokującym wytrzymują niewielkie nierówności i nierówności wału (do ±0,05 mm), dzięki czemu nadal są dobrze dopasowane, nie zakłócając działania.
