Zestaw ustalacza kołnierza z blokadą śrubową

XIAOGUO® posiada magazyny w Rotterdamie i Houston, aby przyspieszyć dostawy regionalne. Instalacja ustalacza z kołnierzem z wkrętem ustalającym polega na dokręceniu jego śrub w celu promieniowego ściśnięcia pierścienia, tworząc precyzyjny mechanizm zaciskowy nadający się do wielokrotnego użytku.

Model:GB/T 885-1986

Wyślij zapytanie

Opis produktu

Aby zapewnić dłuższą trwałość, ten ustalacz kołnierza z wkrętem ustalającym ma inną obróbkę powierzchni. Niklowanie (nakładane równomiernie bez prądu) pomaga chronić przed rdzą, a powłoki fosforanowe sprawiają, że jest gładszy i bardziej odporny na rdzę. W trudnych warunkach można dodać warstwy węglika wolframu natryskiwane w specjalnym procesie. Dzięki tym zabiegom działa dobrze w środowisku kwaśnym, solnym lub w trudnych warunkach. Można również uzyskać niestandardowe opcje anodowania, które spełniają określone standardy branżowe, takie jak wykończenia zatwierdzone przez FDA do maszyn używanych w przetwórstwie żywności.

Rozmiar

Zestaw ustalający z kołnierzem śrubowym jest dostępny w średnicach wałów od 5 mm do 500 mm, z tolerancjami pasowania zgodnymi z normami ISO h6. Można uzyskać niestandardowe szerokości (3 mm do 20 mm) i rozmiary gwintów (M3 do M24), aby dopasować je do różnych potrzeb projektowych. Każdy z nich ma laserowe znaczniki do śledzenia, dzięki czemu możesz go mieć na oku. Dołączone rysunki CAD ułatwiają dopasowanie do istniejących konfiguracji. Istnieją również wersje z pierścieniem dzielonym, które umożliwiają dodanie ich do już zainstalowanych wałów bez konieczności wcześniejszego rozbierania wszystkiego.

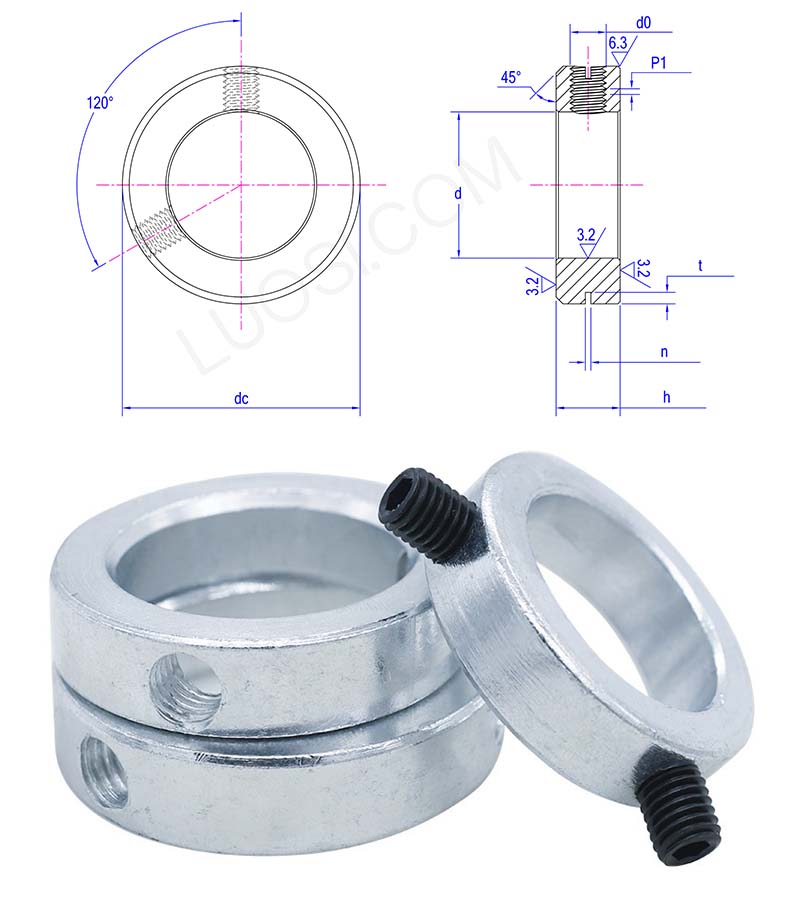

pon	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
dmaks	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
min	85	90	95	100	105	110	115	120	125	130	135
h maks	22	22	25	25	25	30	30	30	30	30	30
godz. min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n maks	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t maks	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
t min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
DC	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Wytrzymuj środowiska o wysokiej temperaturze

Element ustalający kołnierza z wkrętem ustalającym jest zwykle wykonany ze stali poddanej obróbce cieplnej lub stali nierdzewnej, która jest odporna na korozję, dzięki czemu może dobrze pracować w temperaturach do 300°C (572°F). Śruby na kołnierzu blokującym często mają powłokę przeciwzatarciową działającą w wysokiej temperaturze, która zapobiega sklejaniu się lub zużywaniu gwintów. Jeśli potrzebujesz go do naprawdę trudnych warunków, dostępne są opcje takie jak Inconel® lub wersje z powłoką ceramiczną. Testują to, przechodząc przez wysoką i niską temperaturę, aby upewnić się, że pierścień ustalający utrzymuje siłę zacisku i nie zmienia kształtu. Dzięki temu nadaje się do silników, turbin i układów lotniczych, w których robi się bardzo gorąco.
