Gwintowany pierścień ustalający

Gwintowany pierścień ustalający jest elementem mechanicznym zaprojektowanym w celu zapobiegania poluzowaniu się połączeń gwintowych. Łączy w sobie gwintowaną śrubę z tuleją, aby równomiernie rozłożyć nacisk podczas montażu, zapewniając bezpieczne i stabilne dopasowanie.Xiaoguo® to profesjonalny producent elementów złącznych w Chinach, który może dostosować produkty do wymagań klienta i dostarczyć próbki.

Model:GB/T 885-1986

Wyślij zapytanie

Opis produktu

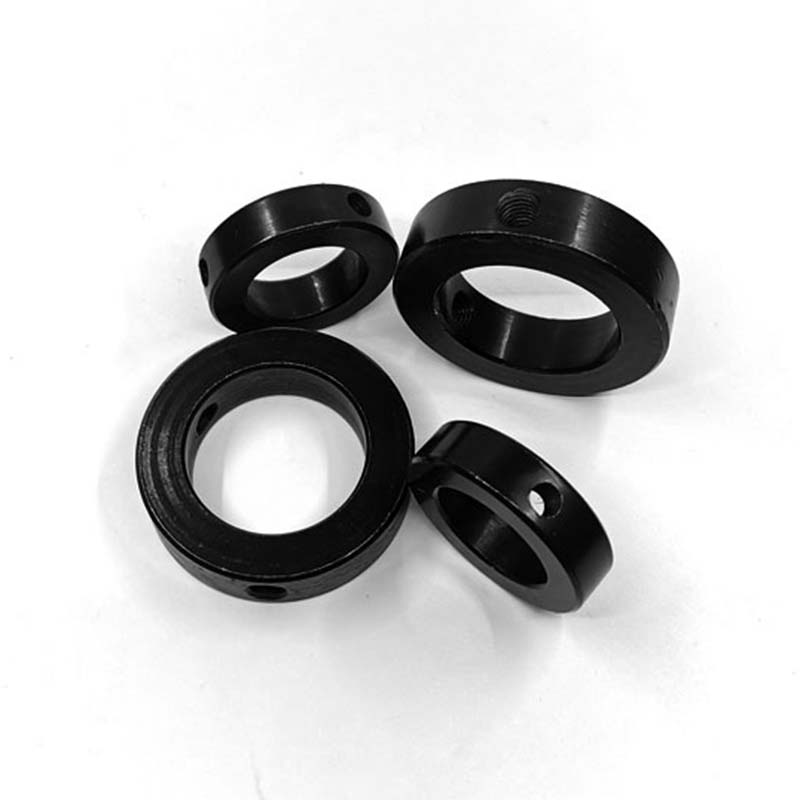

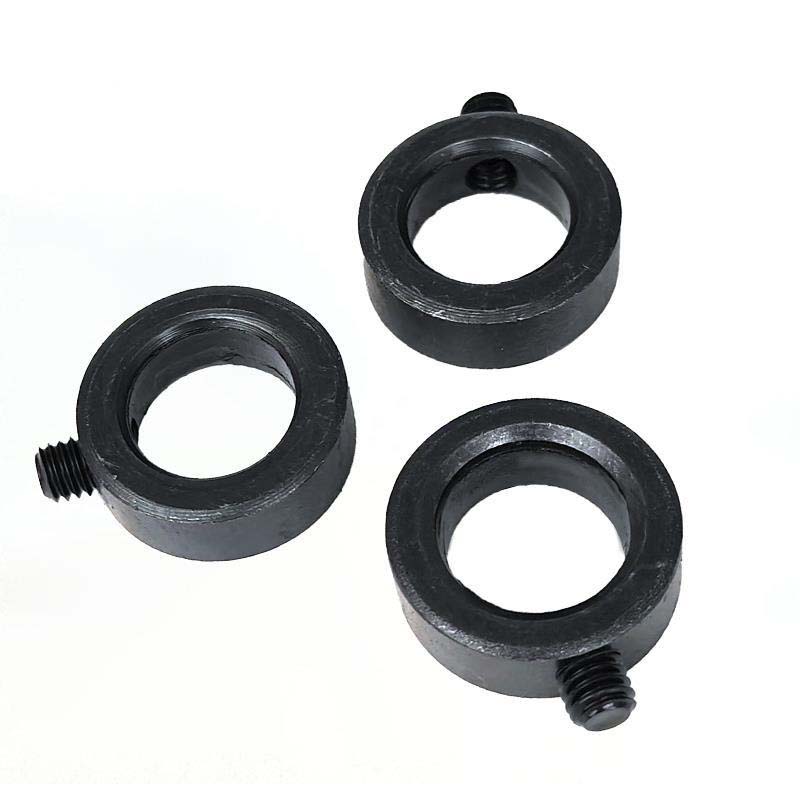

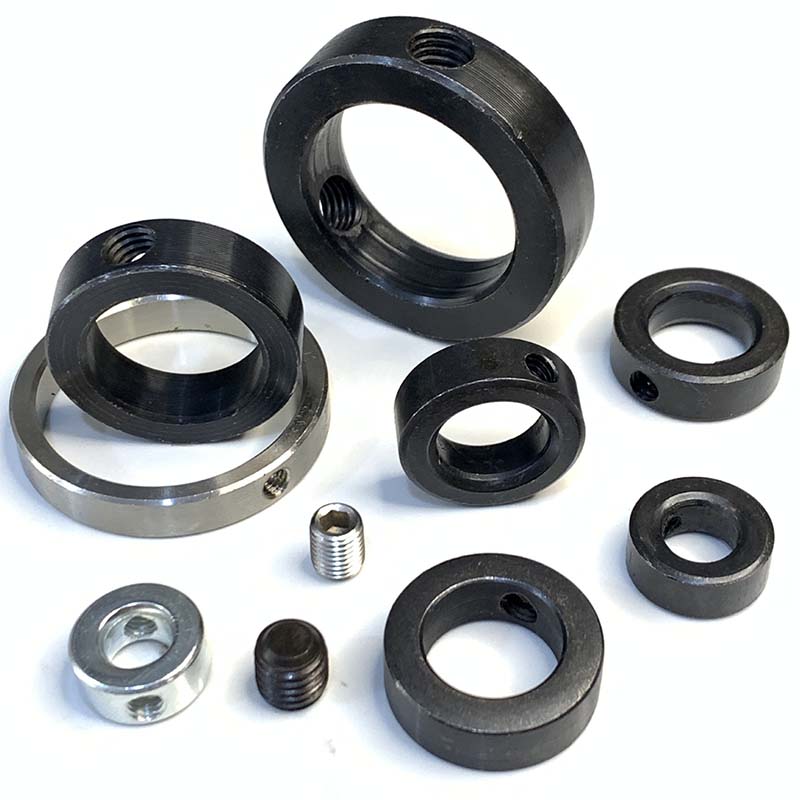

Gwintowane pierścienie zabezpieczające wykonane są ze stali nierdzewnej lub stali węglowej, które są mocne i odporne na rdzę. Powierzchnia została poddana obróbce cieplnej w celu przedłużenia żywotności i zwiększenia odporności na zużycie. Część gwintowana została poddana precyzyjnemu cięciu, aby zapewnić płynne dokręcenie i wyrównanie gwintu. Do stosowania w trudnych warunkach można wybrać powłokę cynkowo-niklową lub oksydowaną na czarno, aby dodać do powierzchni powłokę odporną na korozję. Materiały te mogą pracować w zakresie temperatur od -40°C do 300°C, dlatego ten pierścień zabezpieczający można stosować w ekstremalnych warunkach środowiskowych, takich jak środowisko morskie, zakłady chemiczne lub ciężkie maszyny.

Threaded locking retaining ring

pon	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
dmaks	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
min	14	15	16	17	18	19	20	22	25	28	30
h maks	12	12	12	12	12	12	12	12	14	14	14
godz. min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t maks	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
DC	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Aplikacja

Gwintowane pierścienie ustalające są szeroko stosowane w układach przenoszenia mocy, zespołach pomp i komponentach robotów, zwłaszcza w zastosowaniach, w których konieczne jest zapewnienie bezpiecznego zamocowania komponentów na wale. Dzięki swojej odporności na wibracje są powszechnie stosowane w samochodowych układach przeniesienia napędu, skrzyniach biegów turbin wiatrowych i systemach przenośników. Jest również stosowany w przemyśle lotniczym.

Pojawia się również w sprzęcie rolniczym i konfiguracjach wykorzystujących energię odnawialną, wykonując solidną robotę, utrzymując wszystko w stałym stanie w zapylonych, mokrych warunkach lub gdy występuje duży moment obrotowy.

Czy do montażu potrzebne są specjalne narzędzia?

Do obsługi nie są potrzebne żadne specjalne narzędzia. Do łatwego montażu gwintowanych pierścieni ustalających można użyć zwykłych narzędzi (takich jak klucze sześciokątne lub śrubokręty). Do regulacji nie są potrzebne żadne prasy hydrauliczne ani niestandardowe osprzęty. Precyzyjną regulację można uzyskać po prostu za pomocą śrub gwintowanych na pierścieniu blokującym.
