W dziedzinie energii odnawialnej – zwłaszcza w przypadku przekładni turbin wiatrowych i systemów śledzenia energii słonecznej – odporność na drgania okrągłej nakrętki zabezpieczającej z otworem odpornym na wstrząsy ma kluczowe znaczenie. Ich konstrukcja zazwyczaj obejmuje zaokrągloną podstawę, która może równomiernie rozłożyć obciążenie.
Oferujemy konkurencyjne ceny wspierając zielone technologie. Zamówienia powyżej 30 000 sztuk objęte są rabatami ilościowymi; nakrętki te są rutynowo poddawane standardowemu cynkowaniu ogniowemu, aby zapewnić odporność na rdzę i trwałość. Zajmujemy się logistyką, aby zapewnić terminową dostawę do odległych miejsc realizacji projektów.
Nasze kontrole jakości obejmują testy w mgle solnej, aby zapewnić ich odporność na korozję, a każda nakrętka posiada certyfikat materiałowy.
Odporna na wstrząsy nakrętka blokująca ze szczeliną to specjalnie zaprojektowany element mocujący, który ma promieniowe szczeliny i wewnętrzny mechanizm blokujący, zwykle składający się z nylonowego pierścienia lub odkształcalnego gwintu. Okrągły i niskoprofilowy kształt zapewnia łatwą instalację w różnych dziedzinach przemysłu (takich jak motoryzacja, lotnictwo i maszyny) w małych przestrzeniach. Nakrętka ma doskonałe działanie zapobiegające poluzowaniu i może zapewnić długoterminową stabilność i niezawodność połączenia nawet w środowiskach o silnych wibracjach. Zwykle poddaje się go procesowi cynkowania, aby skutecznie przeciwdziałać problemom związanym z korozją; na tej podstawie może również uwzględniać zarówno opłacalność, jak i długoterminową niezawodność. Duże zamówienia zazwyczaj cieszą się rabatami. Aby mieć pewność, że otrzymany produkt jest nienaruszony i niezawodny, używamy trwałych, odpornych na wilgoć opakowań, aby sprostać wyzwaniom związanym z transportem, przeprowadzamy testy momentu obrotowego i wibracji w celu zidentyfikowania potencjalnych problemów, a także stosujemy standardy certyfikacji ISO 9001 do kontrolowania całego procesu w celu zapewnienia wydajności i bezpieczeństwa produktu.
P: Jak działa szczelinowy mechanizm blokujący w praktycznych zastosowaniach?
Odp.: Odporna na wstrząsy, okrągła nakrętka blokująca działa poprzez dopasowanie jej szczelin do wstępnie wywierconego otworu w śrubie lub wale, a następnie włożenie zawleczki lub drutu zabezpieczającego przez oba elementy. Ta mechaniczna metoda blokowania zapobiega luźnemu obracaniu się okrągłej nakrętki zabezpieczającej z rowkiem Shakeproof, nawet przy silnych wibracjach. Prawidłowy montaż okrągłej nakrętki zabezpieczającej Shakeproof Slotted zapewnia trwałe bezpieczeństwo do czasu celowego usunięcia kołka blokującego.


|
				 d*P  |
			nie wiem | m | n | t |
				1000 kg  |

				 d*P  |
			nie wiem | m | n | t |
				1000 ≈kg  |
		|||||

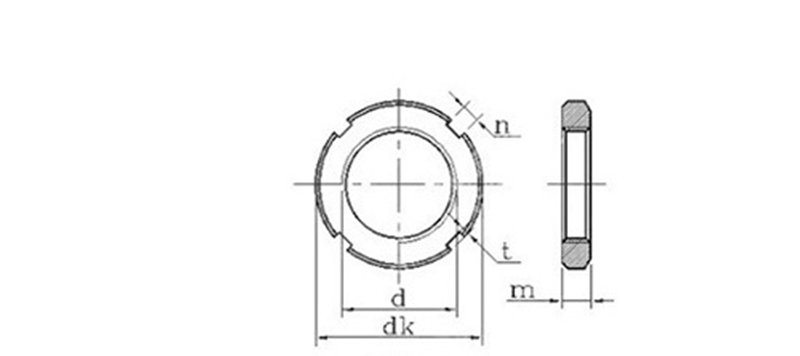

| wzór | z | maks | min | maks | min | wzór | min | |||||||||
| M10*1 | 22 | 8 | 4.3 | 4 | 2.6 | 2 | 16.82 | M64*2 | 95 | 12 | 8.36 | 8 | 4.25 | 3.5 | 351.9 | |
| M12*1,25 | 25 | 21.58 | M65*2 | 95 | 342.4 | |||||||||||
| M14*1,5 | 28 | 26.82 | M68*2 | 100 | 10.36 | 10 | 4.75 | 4 | 380.2 | |||||||
| M16*1,5 | 30 | 5.3 | 5 | 3.1 | 2.5 | 28.44 | M72*2 | 105 | 15 | 518 | ||||||
| M18*1,5 | 32 | 31.19 | M75*2 | 105 | 477.5 | |||||||||||
| M20*1,5 | 35 | 37.31 | M76*2 | 110 | 562.4 | |||||||||||
| M22*1,5 | 38 | 10 | 54.91 | M80*2 | 115 | 608.4 | ||||||||||
| M24*1,5 | 42 | 68.88 | M85*2 | 120 | 640.6 | |||||||||||
| M25*1,5 | 42 | 68.88 | M90*2 | 125 | 18 | 12.43 | 12 | 5.75 | 5 | 796.1 | ||||||
| M27*1,5 | 45 | 75.49 | M95*2 | 130 | 834.7 | |||||||||||
| M30*1,5 | 48 | 82.11 | M100*2 | 135 | 873.3 | |||||||||||
| M33*1,5 | 52 | 6.3 | 6 | 3.6 | 3 | 93.32 | M105*2 | 140 | 895 | |||||||
| M35*1,5 | 52 | 84.99 | M110*2 | 150 | 14.43 | 14 | 6.75 | 6 | 1076 | |||||||
| M36*1,5 | 55 | 100.3 | 115*2 | 155 | 22 | 1369 | ||||||||||
| M39*1,5 | 58 | 107.3 | M120*2 | 160 | 1423 | |||||||||||
| M40*1,5 | 58 | 109.5 | M125*2 | 165 | 1477 | |||||||||||
| M42*1,5 | 62 | 121.8 | M130*2 | 170 | 1531 | |||||||||||
| M45*1,5 | 68 | 153.6 | M140*2 | 180 | 26 | 1937 | ||||||||||
| M48*1,5 | 72 | 12 | 8.36 | 8 | 4.25 | 3.5 | 201.2 | M150*2 | 200 | 16.43 | 16 | 7.9 | 7 | 2651 | ||
| M50*1,5 | 72 | 186.8 | M160*3 | 210 | 2810 | |||||||||||
| M52*1,5 | 78 | 238 | M170*3 | 220 | 2970 | |||||||||||
| M55*2 | 78 | 214.4 | M180*3 | 230 | 30 | 3610 | ||||||||||
| M56*2 | 85 | 290.1 | 190*3 | 240 | 3794 | |||||||||||
| M60*2 | 90 | 320.3 | M200*3 | 250 | 3978 | |||||||||||
