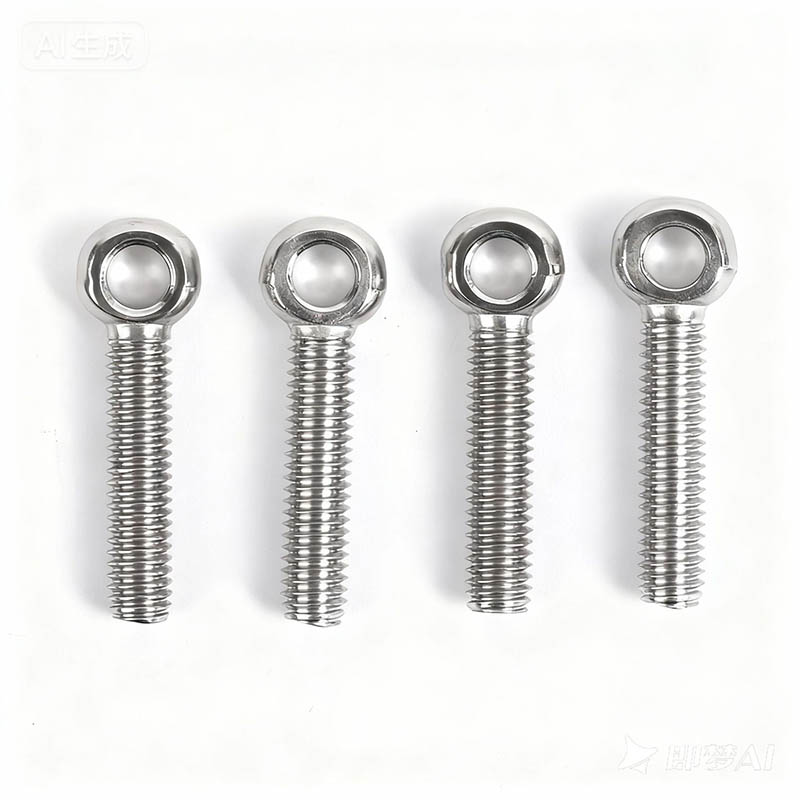

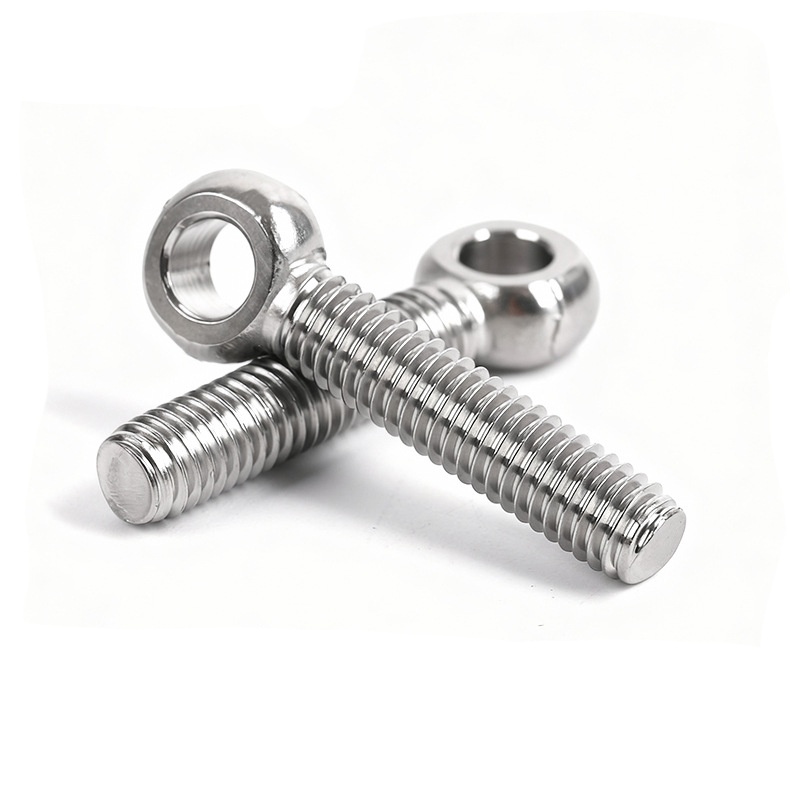

Śruba oczkowa z prostym trzpieniem

Śruba oczkowa Xiaoguo® z chwytem prostym charakteryzuje się precyzyjną tolerancją gwintu 6g. Można go łatwo wkręcić ręcznie. Oszczędza czas i wysiłek, zwiększa wydajność pracy, jest prosty i łatwy w obsłudze oraz jest wyposażony w podkładkę zabezpieczającą. Jednocześnie wspiera zakup próbny małych partii próbek.

Wyślij zapytanie

Opis produktu

Specyfikacje instalacji i użytkowania

Właściwy montaż i użycie śruby oczkowej z chwytem prostym ma kluczowe znaczenie dla zapewnienia bezpieczeństwa. Prosimy o zapoznanie się z poniższymi wytycznymi:

(1) Całkowicie dokręcone

Upewnij się, że śruba podnosząca jest całkowicie połączona z gwintowanym otworem przedmiotu obrabianego. Gwintowana powierzchnia końcowa powinna znajdować się na równi z powierzchnią montażową lub nieco poniżej niej. W przypadku montażu przez otwór przelotowy należy zastosować w połączeniu z nakrętką.

(2) Głębokość zagłębienia gwintu

Stal: Co najmniej 1-krotność średnicy gwintu

Żeliwo, mosiądz, brąz: Co najmniej 1,5 średnicy gwintu

Stop aluminium, stop magnezu, cynk, tworzywo sztuczne: co najmniej 2-krotność średnicy gwintu

(3) Używanie klucza dynamometrycznego

Dokręcić śruby zgodnie ze standardowymi zalecanymi wartościami momentu obrotowego. Nie zaleca się polegania na sile ręki. Zarówno nadmierny, jak i niewystarczający moment dokręcania może mieć niekorzystny wpływ na śruby.

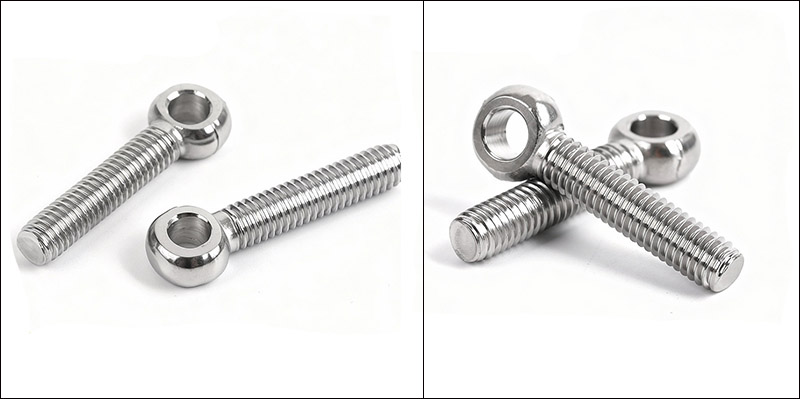

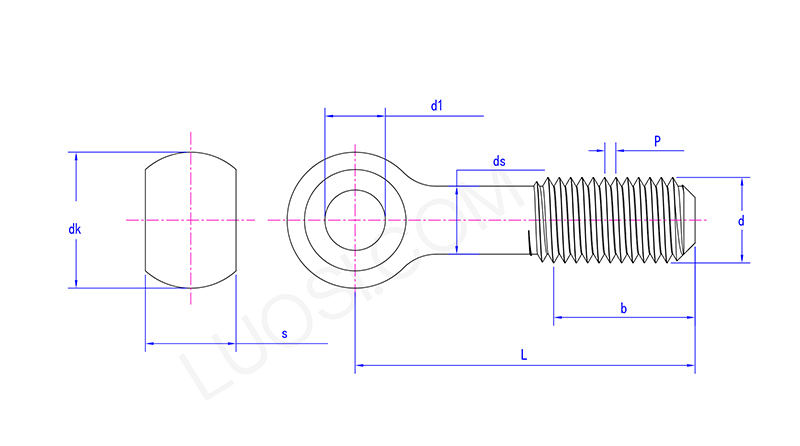

Straight Shank Eyebolt

pon	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 maks	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk maks	18	20	25	32	40	45	50	55	60	65	70
ok min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s maks	11	14	17	19	24	28	30	34	38	41	46
min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds maks	8	10	12	16	20	24	27	30	33	36	39

(4) Kierunek obciążenia

Śruba oczkowa z chwytem prostym wytrzymuje wyłącznie pionowe obciążenia osiowe i nie może być poddawana ukośnemu rozciąganiu. Jeśli wymagane jest podnoszenie pod kątem, należy zastosować śrubę oczkową lub obrotowy pierścień do podnoszenia.

(5) Kontrola przed użyciem

Przed każdym użyciem należy przeprowadzić kontrolę wzrokową, ze szczególnym uwzględnieniem: czy uchwyty do podnoszenia nie są zdeformowane, popękane lub mocno zużyte; czy gwinty są luźne, zardzewiałe lub uszkodzone; oraz czy oznaczenia obciążenia roboczego są wyraźne i czytelne. Jeżeli na śrubach pierścienia podnoszącego zostaną stwierdzone pęknięcia, zagięcia lub uszkodzenia gwintu, należy je natychmiast wyrzucić.

(6) Regularna konserwacja

Ustal harmonogram regularnych inspekcji w celu przeprowadzenia profesjonalnych testów śrub kotwiących podlegających długotrwałemu użytkowaniu.

(7) Zakaz modyfikacji

Surowo zabrania się wykonywania jakichkolwiek modyfikacji śruby oczkowej z chwytem prostym, takich jak spawanie, podgrzewanie lub zginanie.

Straight Shank Eyebolt

Często zadawane pytania

(1) Jaki jest limit obciążenia roboczego (WLL) śruby oczkowej z chwytem prostym?

Zgodnie z normą DIN 580, udźwig pionowy dla M10 wynosi 230 kg (około 0,23 tony); zgodnie z ASTM A489, DOR śruby z pierścieniem podnoszącym 1/2 cala, standardowej brytyjskiej normy, wynosi około 2500 funtów (około 1,13 tony).

(2) Czy Twoje produkty można ponownie wykorzystać?

Można je ponownie wykorzystać pod warunkiem, że przed każdym użyciem zostanie przeprowadzona ścisła kontrola pod kątem braku uszkodzeń. Jeśli jednak pierścienie podnoszące wykazują wyraźne odkształcenia lub skręcenia, gwinty są mocno zużyte, na powierzchni występują pęknięcia lub pojawia się rdza, zaleca się ich wymianę.

(3) Czy możecie produkować śruby w niestandardowych rozmiarach lub ze specjalnych materiałów?

Tak, możemy. Jeśli masz jakieś wymagania dotyczące dostosowywania, możemy przeprowadzić szczegółową dyskusję. Zrealizujemy zadanie według Twoich indywidualnych potrzeb.
