Kołek do spawania projekcyjnego typu U3

Kołki do zgrzewania garbowego typu U3 można łatwo przyspawać do powierzchni stalowych, a ich gwinty metryczne doskonale pasują do standardowych nakrętek. Doskonale nadaje się do szybkiego łączenia w projektach metalowych. Dostawca Xiaoguo® ściśle przestrzega standardów IFI 148-1-2002.

Model:IFI 148-1-2002

Wyślij zapytanie

Opis produktu

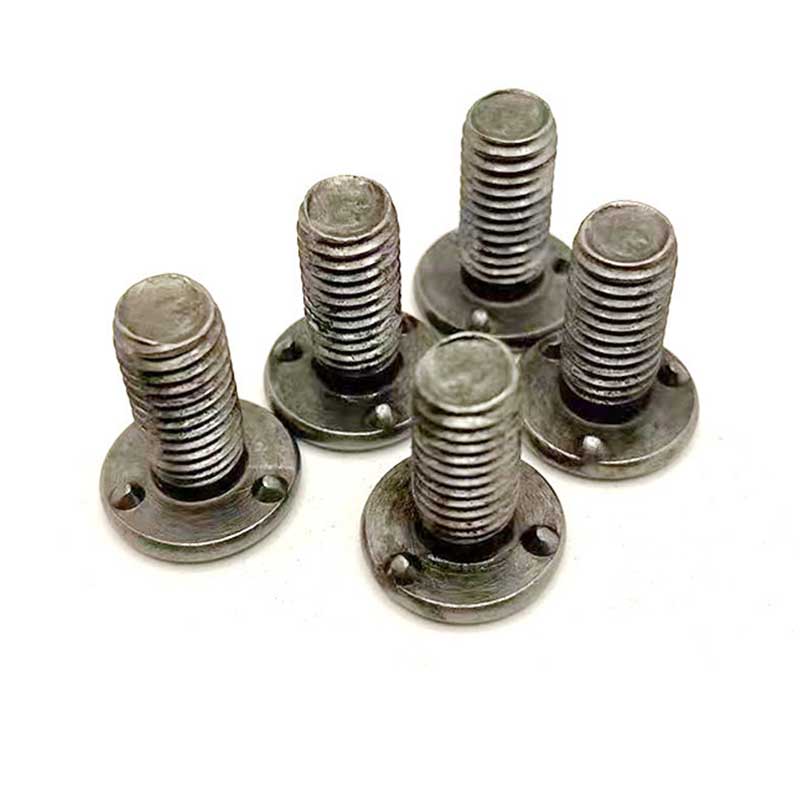

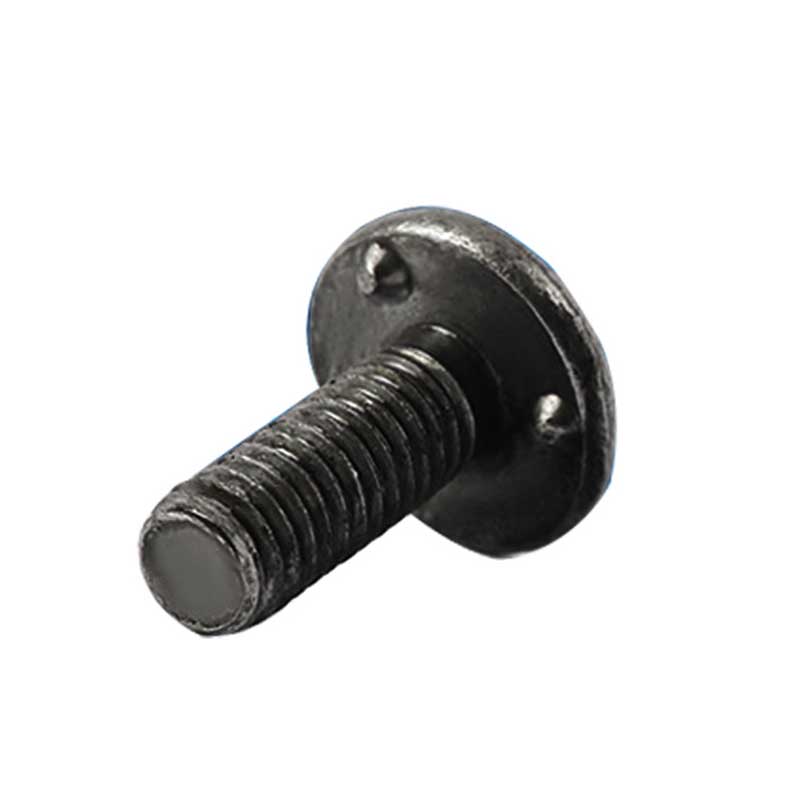

Kołek do przyspawania garbowego typu U3 to element mocujący zaprojektowany specjalnie do instalacji spawalniczych. Z wyglądu poniżej łba tego kołka znajdują się trzy symetrycznie rozmieszczone małe występy i te trzy występy są kluczowymi konstrukcjami używanymi do spawania.

Zastosowania i parametry

pon	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk maks	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
ok min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k maks	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
godz. min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Do mocowania wiązek przewodów przyczepy można zastosować kołki do spawania garbowego typu U3. Mogą rozwiązać problem zakleszczania się opasek kablowych w wiązce przewodów przyczepy. Przyspawaj je bezpośrednio do ramy przyczepy co 12 cali. Jego pierścieniowy pierścień spawalniczy topi się dokładnie, a prędkość spawania jest duża. Zaciskowe mocowanie wiązki przewodów mocuje się do kołka bez konieczności wiercenia. Na nierównych drogach jego właściwości sejsmiczne są lepsze niż w przypadku podpór klejonych.

Do budowy wsporników paneli fotowoltaicznych stosowane są kołki do spawania garbowego typu U3. Jeśli chcesz zainstalować szyny fotowoltaiczne na cienkim dachu z tektury falistej, mogą one zapobiec wyciekom. Przyspawaj szynę solarną przez panel dachowy do płatwi poniżej. Uszczelnienie topliwe może zapobiec przedostawaniu się wody. Przymocuj szynę prowadzącą bezpośrednio do kołków za pomocą śrub.

Kołki do przyspawania występowego typu U3 do mocowania szyny przenośnika. Śruby prowadzące na cienkiej ramie odpadły, więc można ich użyć do wzmocnienia wspornika. Spawaj wzdłuż ramy co 18 cali. Przymocuj szynę prowadzącą do kołków za pomocą śrub. Skróć przestoje w fabrykach żywności spowodowane oderwaniem się nici.

Spawalniczy

Kołki do przyspawania garbowego typu U3 podczas spawania, trzy występy poniżej łba mogą całkowicie stykać się z powierzchnią przedmiotu obrabianego. Pod wpływem ciepła generowanego przez prąd spawania występy i obrabiany przedmiot szybko topią się i łączą ze sobą, tworząc bardzo stabilne połączenie, które jest w stanie wytrzymać znaczne siły rozciągające i ścinające.
