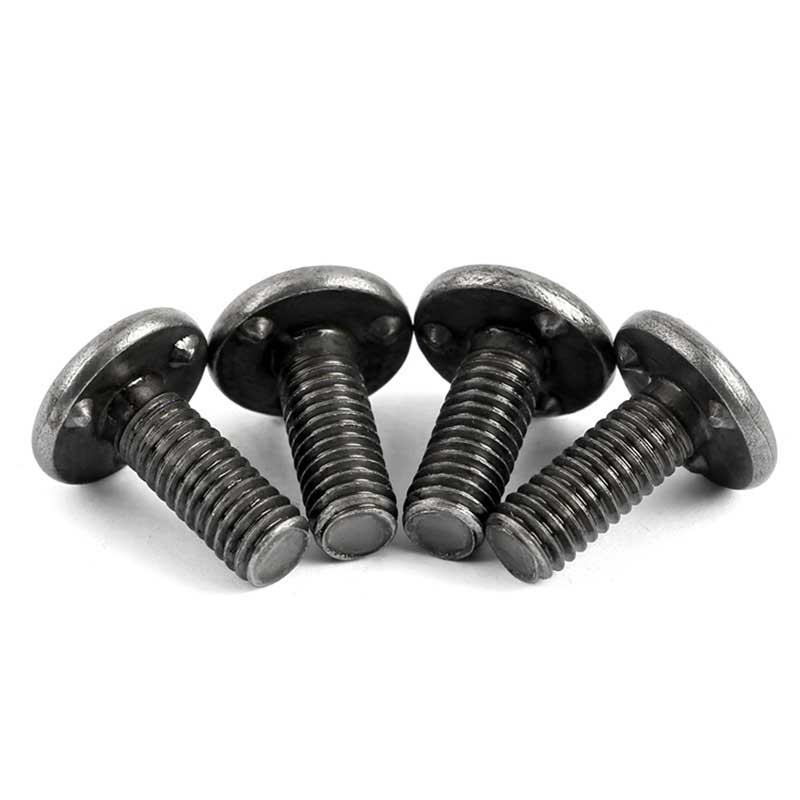

Śruba spawana z gwintem metrycznym

Śruba spawana z gwintem metrycznym służy do przyspawania do powierzchni metalu, a następnie gwinty metryczne służą do łączenia innych elementów. Firma Xiaoguo® posiada wystarczający zapas towarów w magazynie. Nadają się do produkcji metali, paneli samochodowych lub ram przemysłowych.

Model:DIN 34817-2001

Wyślij zapytanie

Opis produktu

pon	M5	M6	M8	M10	M12	M14
P	0.8	1	1.25	1.5	1.5	1.5
maks	2.4	2.8	3.7	4.4	4.6	4.6
dk maks	10	12	16	20	24	28
ok min	9.64	11.57	15.57	19.48	23.48	27.48
d1 min	7.85	9.75	13.25	17.15	21.15	25.20
d1 maks	8.21	10.11	13.68	17.58	21.67	25.72
h maks	0.8	0.8	1.2	1.4	1.6	1.6
godz. min	0.7	0.7	1.1	1.3	1.5	1.5
k maks	2.2	2.7	3.2	4.2	5	5.8
k min	1.8	2.3	2.8	3.8	4.6	5.4
r min	0.1	0.15	0.15	0.15	0.15	0.2
e maks	1.7	1.7	2.2	2.2	2.2	2.7
min	1.3	1.3	1.8	1.8	1.8	2.3
b1 maks	3.9	4.4	5.9	7.9	9.4	11.5
b1 min	3.1	3.6	5.1	7.1	8.6	10.5
da maks	5.3	6.4	8.4	10.5	13	15

Śruba spawana z gwintem metrycznym jest mocowana do przedmiotu obrabianego poprzez spawanie. Ten typ śrub występuje w wersjach z łbem i bez łba. Według gwintu można go dalej podzielić na śruby z gwintem zewnętrznym i śruby z gwintem wewnętrznym. Specyfikacje zazwyczaj mieszczą się w zakresie od M5 do M14.

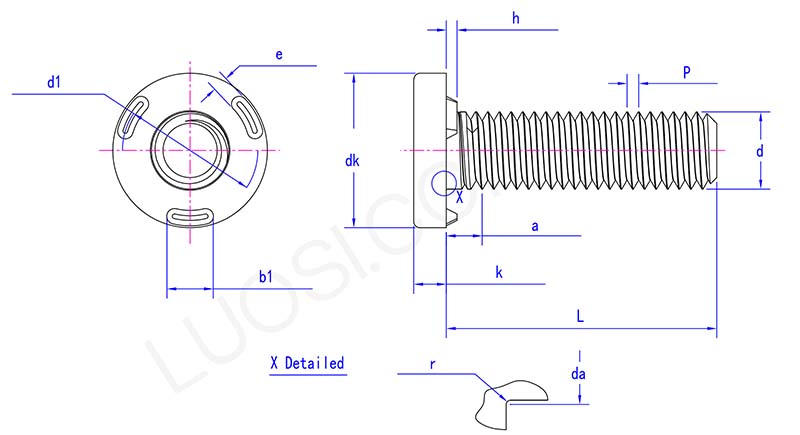

Weld screw with metric thread parameter

Można używać w

Do naprawy wsporników wydechu służą śruby spawane z gwintem metrycznym. Jeśliśrubaotwory wspornika wydechu są zużyte, można je naprawić za ich pomocą. Oczyść punkty zgrzewania punktowego na ramie, wkręć śruby i wykonaj zgrzewanie punktowe przez otwory w podkładkach. Dokręcić wspornik śrubami. Zajmuje to tylko 3 minuty i nie ma potrzeby ponownego wiercenia ani gwintowania. Może wytrzymać wibracje drogowe bez luzowania.

Śruba spawana z gwintem metrycznym służy do modernizacji wsporników przenośnika. Jeśli zajdzie potrzeba dodania czujników do istniejącego przenośnika, wykorzystaj je do szybkiego montażu wsporników. Przyspawaj śruby M8 do wymaganych szyn prowadzących ramy. Nie ma potrzeby wiercenia otworów w kluczowych konstrukcjach. Wspornik czujnika jest mocowany bezpośrednio do nowego gwintu za pomocą śrub. Oszczędza to czas potrzebny na wymianę okablowania podczas renowacji i instalacji.

Śruby spawalnicze służą do montażu rurociągów hydraulicznych. Jeśli konieczne jest przymocowanie zacisku węża hydraulicznego do urządzenia, użycie ich może zapobiec drganiom. Przyspawaj śruby M6 wzdłuż ramy co 18 cali. Wspornik mocowany jest bezpośrednio do śruby za pomocą śrub. Są w stanie wytrzymać ciągłe wibracje lepiej niż wkręty do blachy. Zapobiegaj zużyciu węża na skutek tarcia.

Cechy produktu

Cechą śruby spawanej z gwintem metrycznym jest zastosowanie metody mocowania spawalniczego. W porównaniu ze zwykłym połączeniem mechanicznym, spawanie może sprawić, że śruby i materiał podstawowy utworzą mocniejsze połączenie, prawie zintegrowane. Konstrukcję gwintów metrycznych można wygodnie dopasować do nakrętek lub elementów z gwintem wewnętrznym, ułatwiając w przyszłości montaż kolejnych części. Co więcej, dokładność wymiarowa gwintów jest zgodna ze standardami metrycznymi, co czyni go bardzo uniwersalnym.
