Kotwa U Śruba

Śruba kotwowa U dostawcy z Chin, Xiaoguo®, jest dostępna w szerokim zakresie specyfikacji, obejmujących wszystko od DN10 (2 mm) do DN600 (24 cale), spełniając wszystkie wymagania pełnowymiarowe. Niezależnie od tego, czy jest to mała rura wodna i przewody elektryczne, czy duże rury przemysłowe, możesz wybrać opłacalną śrubę kotwiącą w kształcie U.

Wyślij zapytanie

Opis produktu

Definicja produktu i podstawowa funkcja

Śruba kotwiąca U, znana również jako śruba kotwowa U lub wstępnie zainstalowana śruba U, to rodzaj łącznika kotwiącego w kształcie litery „U”. Posiada długie gwinty na obu końcach i jest zwykle instalowany wstępnie w fundamencie betonowym lub przepuszczany przez podstawę konstrukcji stalowej. W połączeniu z podkładkami i nakrętkami umożliwia pewne mocowanie sprzętu, kolumn, wsporników rur itp. na fundamencie konstrukcji betonowej lub stalowej.

Funkcja podstawowa

Jest to kluczowy element kotwiący stosowany w budownictwie, mostach, energetyce i przemyśle petrochemicznym w celu uzyskania sztywnych połączeń między sprzętem a fundamentem. Jego główną funkcją jest bezpieczne przeniesienie obciążeń (naprężenia, nacisku, siły ścinającej, momentu zginającego) konstrukcji górnej na fundament betonowy lub grunt. W przeciwieństwie do zwykłych kołków rozporowych, ten produkt jest instalowany w sposób wstępnie zakopany. Umieszcza się go wewnątrz szalunku przed wylaniem betonu, a po stwardnieniu betonu tworzy nieodwracalne, trwałe zakotwienie.

Anchor U Bolt

Wspólne materiały

Poniżej znajduje się lista typowych materiałów na śrubę kotwową U, którą dla Ciebie podsumowaliśmy, co jest wygodne do przeglądania.

Rodzaj materiału	Stopień	Osiągalny poziom wydajności	Podstawowe funkcje	Obowiązujące scenariusze
Stal węglowa	Q235/A36	Klasa 4.8	Stosunkowo ekonomiczny i uniwersalny, łatwy w obróbce	Budownictwo ogólne, fundamenty pod urządzenia lekkie, mocowanie balustrad
Stal węglowa	45# / 1045	Klasa 8.8	Umiarkowana siła, dobra wszechstronna wydajność	Fundamenty urządzeń przemysłowych, wieże energetyczne, podpory rur
Stal stopowa	40Cr/5140	Ocena 10,9	Wysoka wytrzymałość, odporność na zmęczenie	Sprzęt ciężki, fundament obciążenia dynamicznego, wieża elektrowni wiatrowej
Stal stopowa	35CrMo / 4135	Ocena 10,9/12,9	Odporny na niskie temperatury, antykorozyjny	Przemysł petrochemiczny, fundamenty zbiorników wysokociśnieniowych, zimne regiony
Stal nierdzewna	304/A2	A2-70	Ogólna odporność na korozję	Do fabryk żywności, uzdatniania wody, ogólnych zastosowań zewnętrznych
Stal nierdzewna	316/A4	A4-70 / A4-80	Doskonała odporność na wodę morską i chemikalia	Do platform wiertniczych, elektrowni przybrzeżnych, zakładów chemicznych, wyposażenia basenów
Stal węglowa cynkowana ogniowo	Q235/45# + HDG	Ocena 4,8/8,8	Długotrwała ochrona przed rdzą na zewnątrz	mosty, barierki autostradowe, maszty komunikacyjne, obudowy fotowoltaiczne

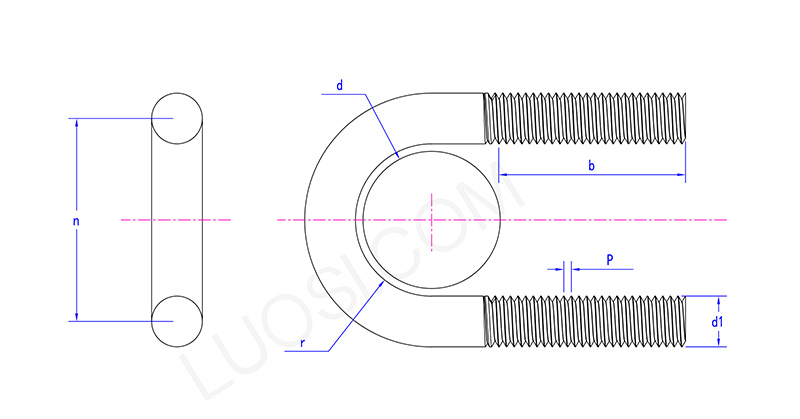

Anchor U Bolt

pon	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Typ produktu

W zależności od sposobu montażu i kształtu śruba kotwowa typu U dzieli się głównie na następujące typy:

Zwykła śruba w kształcie U: osadzona bezpośrednio w betonie, z gwintowanym końcem wystającym ponad powierzchnię podstawy. Służy do mocowania słupów stalowych i podstaw urządzeń. Jest to najczęstsza forma.

Śruba U z zakończeniami hakowymi: Końcówki gwintowane są dodatkowo wyginane o 90° lub 180°.

Śruba U z płaskim dnem: Spód części w kształcie litery U jest prosty, a nie łukowy. Służy do mocowania elementów o przekroju kwadratowym lub do instalacji, które wymagają ścisłego kontaktu z dolną powierzchnią blachy stalowej.

Śruba przelotowa Śruba typu U: Ta śruba w kształcie litery U przechodzi przez zarezerwowane otwory w podstawie konstrukcji stalowej, z obydwoma końcami odsłoniętymi. Łączy się go z nakrętkami górnymi i dolnymi w celu uzyskania zacisku i jest powszechnie stosowany w przypadku połączeń rozłącznych lub scenariuszy wymagających regulacji wysokości.

Śruba U z nierównymi nogami: Nogi o różnych długościach. Stosowany do montażu na pochyłych powierzchniach fundamentowych lub w konstrukcjach specjalnych wymagających asymetrycznego mocowania.
