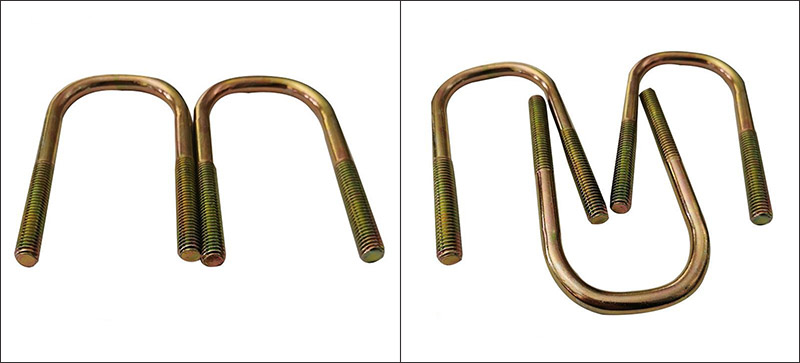

Śruba U zawieszenia

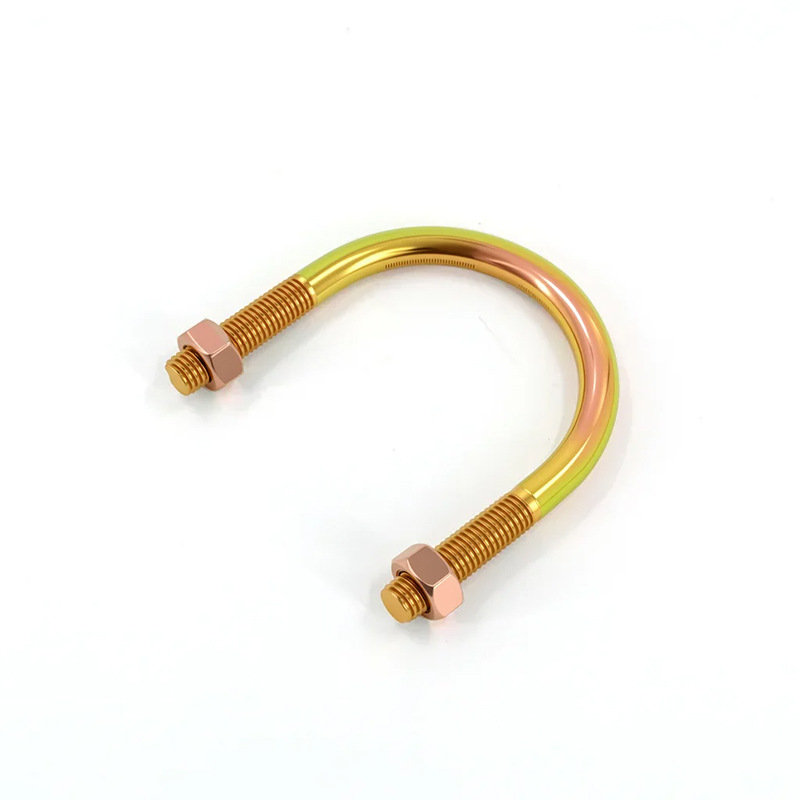

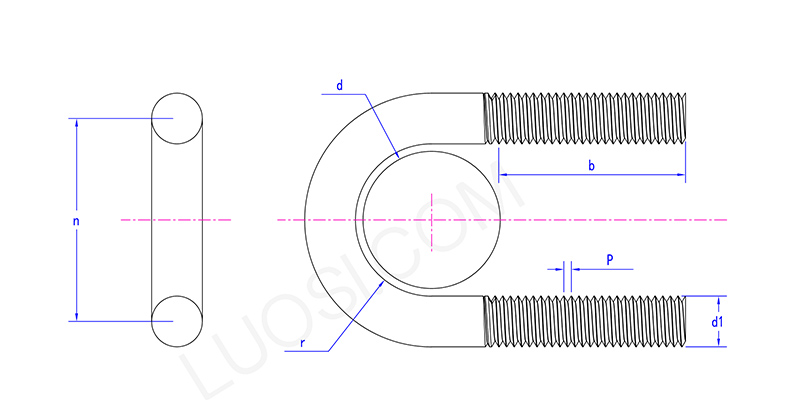

Śruba U do zawieszenia, znana również jako śruba U ze stalowej sprężyny lub śruba do grzbietu konia, ma unikalny kształt przypominający literę „U”. Zakrzywiona część w kształcie litery U na obu końcach jest obrobiona za pomocą gwintów, które można dostosować jako grube lub drobne zęby w zależności od potrzeb, w tym gwinty pełne i niepełne. Produkt można mocować za pomocą nakrętek i podkładek.

Typ produktu

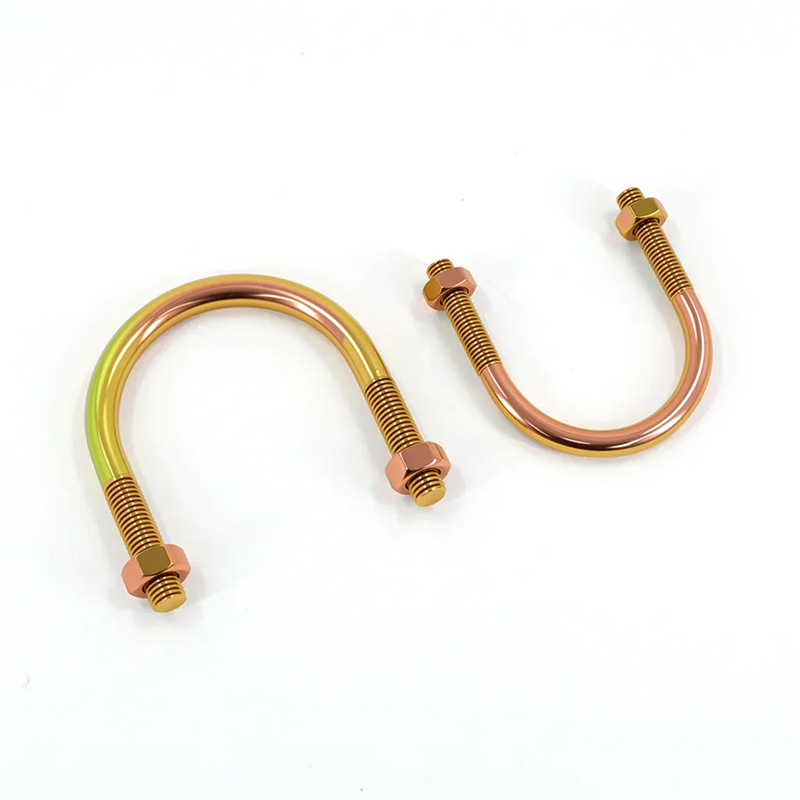

W zależności od różnych kształtów krzywych można je głównie podzielić na następujące typy:

Okrągłe zagięcie: Wygięta część ma kształt łuku kołowego, który jest najpopularniejszym typem i jest odpowiedni dla większości stalowych układów zawieszenia ze sprężynami.

Kwadratowe zagięcie: Wygięta część ma kształt prostokąta prostokątnego, odpowiedniego do scenariuszy instalacji, w których wymagany jest dodatkowy prześwit lub podczas montażu z elementami kwadratowymi.

Równoległy śrubę U: Średnice nóg są spójne, wytrzymałość jest jednolita i nadaje się do zastosowań przy dużych obciążeniach. Jest to powszechny wybór w przypadku ciężkich samochodów ciężarowych i przyczep.

Aperted U-Bolt: Jeden koniec jest szerszy, a drugi węższy, dokładnie dopasowując się do konturu resora piórowego, zapewniając dokładniejsze ustawienie osi i jest powszechnie stosowany w konfiguracjach fabrycznych OEM.

Funkcja podstawowa

W układzie zawieszenia pojazdu śruba U pełni rolę kluczowego elementu mocującego. Jego główną funkcją jest pewne połączenie osi i pakietu resorów piórowych, zapewniając, że podczas eksploatacji pojazdu oś i zawieszenie zachowują dokładne ustawienie.

Obowiązujące modele pojazdów i scenariusze zastosowań

Śruby zawieszenia typu U są szeroko stosowane w różnych pojazdach użytkowych i pojazdach specjalnych:

Lekkie ciężarówki: pojazdy do logistyki miejskiej, pickupy, małe samochody dostawcze

Samochody ciężarowe o dużej ładowności: Ciągniki dalekobieżne, wywrotki, betonomieszarki

Przyczepy: Naczepy, Przyczepy całopojazdowe, Przyczepy burtowe

Autobusy: Autobusy miejskie, autobusy turystyczne, autobusy szkolne

Pojazdy terenowe: Pojazdy terenowe, pojazdy zmodyfikowane 4x4, pojazdy wojskowe

Maszyny budowlane i rolnicze: Koparki, ładowarki, traktory, kombajny

Ponadto w sektorach przemysłowych, takich jak sprzęt górniczy, maszyny budowlane i pojazdy kolejowe, śruby U-boltowe mogą również wytrzymywać wibracje o dużej intensywności i obciążenia udarowe.

Środki ostrożności dotyczące wymiany i instalacji

Śruba U zawieszenia jest elementem podlegającym dużym naprężeniom. Z biegiem czasu może utracić napięcie wstępne na skutek zmęczenia, rozciągania lub korozji. Dlatego też w następujących sytuacjach należy wymienić nowe śruby typu U:

Po każdym demontażu: Po każdym demontażu resoru lub elementów zawieszenia należy wymienić nową śrubę U. Ponowne użycie starej śruby U-bolcowej spowoduje znaczny spadek siły mocowania (do 55% lub więcej).

Podczas modernizacji zawieszenia: Podczas montażu zestawu podnoszącego lub wymiany pogrubionych resorów należy wymienić śruby typu U o odpowiedniej długości i rozpiętości.

Regularna kontrola: Zaleca się sprawdzenie momentu dokręcenia śruby U-bolcowej po przejechaniu określonego przebiegu i wykonanie wymiany zapobiegawczej w oparciu o żywotność pojazdu.

Podczas montażu istotne jest użycie klucza dynamometrycznego, aby dokręcić śruby zgodnie z podanymi wartościami, krok po kroku i symetrycznie. Po przejechaniu określonego przebiegu ponownie dokręcić śruby, aby upewnić się, że siła docisku spełnia wymagania.
