Gwintowana śruba U

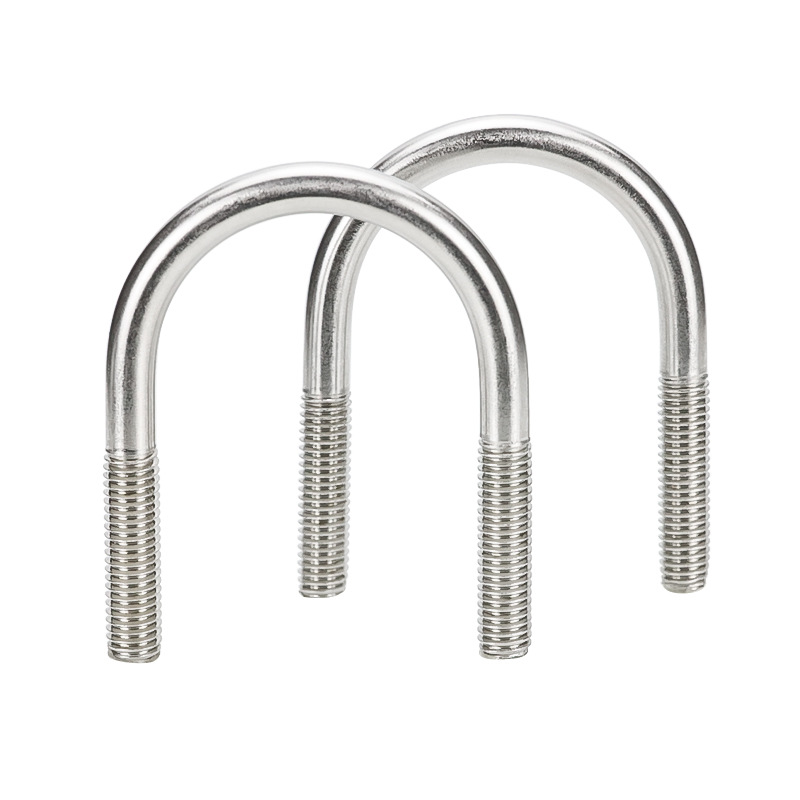

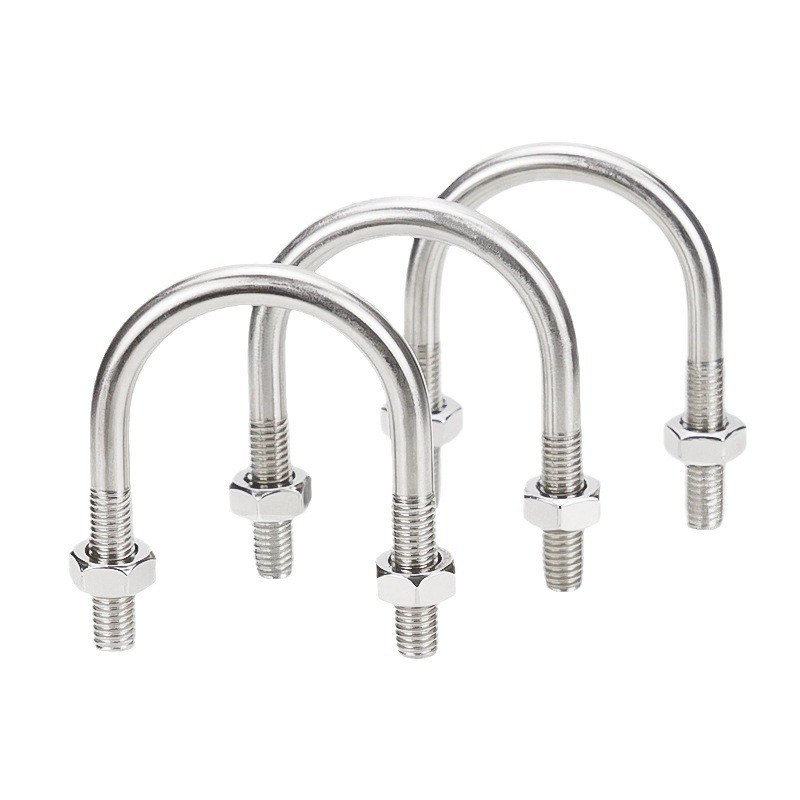

Gwintowane U śruba (znana również jako śruba konna lub śruba w kształcie litery U) to rodzaj elementu złącznego w kształcie litery „U”. Obydwa końce są obrobione maszynowo za pomocą gwintów i można ich używać w połączeniu z nakrętkami i podkładkami. Zakrzywiona konstrukcja w kształcie litery U umożliwia „rozpinanie” i zamykanie obiektów rurowych lub arkuszowych, a dzięki zastosowaniu gwintów na obu końcach można osiągnąć efekt, którego nie da się osiągnąć zwykłymi śrubami.

Parametry

Podstawowe parametry

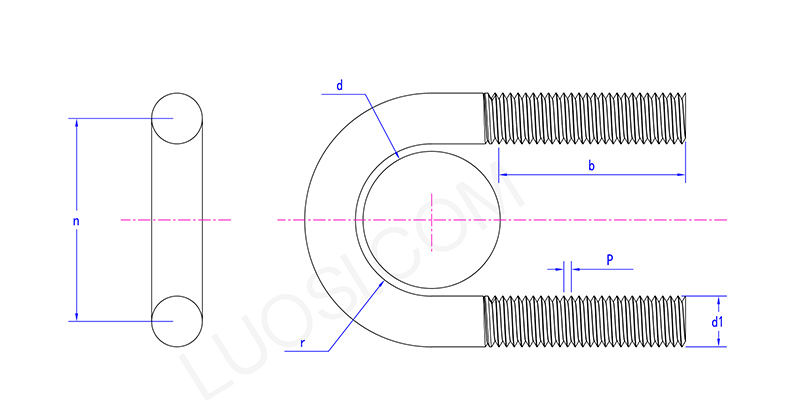

Podstawowe parametry specyfikacji gwintowanej śruby U to:

Średnica gwintu (d): Obejmuje różne specyfikacje od M6 do M64 i jest w stanie spełnić wszystkie wymagania dotyczące rozmiaru, od małych rur wodociągowych po duże rury przemysłowe.

Promień gięcia (R): Określa rozmiar łuku w kształcie litery U, można go dostosować w razie potrzeby.

Długość nogi (L): Odległość od środka łuku do końca gwintu, którą można dostosować w razie potrzeby.

Szerokość otworu (a): Wewnętrzna szerokość szczeliny pomiędzy dwoma ramionami w kształcie litery U, którą można dostosować do potrzeb.

Długość nici (m): Można ją podzielić na gwint pełny i niepełny. Gwint jest również klasyfikowany jako gwint gruby i drobny i można go dostosować do konkretnych wymagań.

Pola aplikacji

Gwintowana śruba U jest szeroko stosowana w następujących branżach i scenariuszach ze względu na unikalną strukturę w kształcie litery U i silne możliwości blokowania:

(1) Samochody

W produkcji i konserwacji samochodów jest niezastąpionym kluczem. Stosowany jest głównie do mocowania połączenia resora z osią, zapewniając stabilność układu zawieszenia przy dużych obciążeniach i intensywnych wibracjach. Dodatkowo służy również do mocowania układu wydechowego, tłumika, łączników rur podwozia i różnych wsporników. Zwykle jest wykonany ze stali stopowej gatunku 10.9 lub 12.9 (np. 40Cr, 42CrMo) i jest łączony z obróbką Dacromet lub czernieniem.

（2） Inżynieria rurociągów

W instalacjach drenażowych, HVAC, przeciwpożarowych i rurociągów przemysłowych rury wodociągowe, gazowe, parowe czy korytka kablowe mocuje się trwale do podpór, wieszaków lub ścian metodą „usztywnienia”.

（3）Inżynieria budowlana i konstrukcje stalowe

W dziedzinie konstrukcji budowlanych śruby typu U są często stosowane do połączeń konstrukcji stalowych, mocowania części osadzonych i systemów nośnych sejsmicznych. Na przykład w kratownicach ścian osłonowych, fundamentach urządzeń, rusztowaniach i galeriach rur śruby typu U mogą łączyć belki poprzeczne, kolumny lub rury z konstrukcją główną.

（4）Statki i inżynieria morska

W środowiskach o silnej korozji, takich jak przemysł stoczniowy, obiekty dokowe i platformy wiertnicze, materiały te są szeroko stosowane do mocowania rur pokładowych, wsporników kablowych, podstaw wyposażenia i balustrad. Ze względu na długotrwałe narażenie na działanie wody morskiej lub mgły solnej, konieczne jest wybranie materiałów o doskonałej odporności na korozję, takich jak stal nierdzewna 304, stal nierdzewna 316L lub stal nierdzewna duplex.
