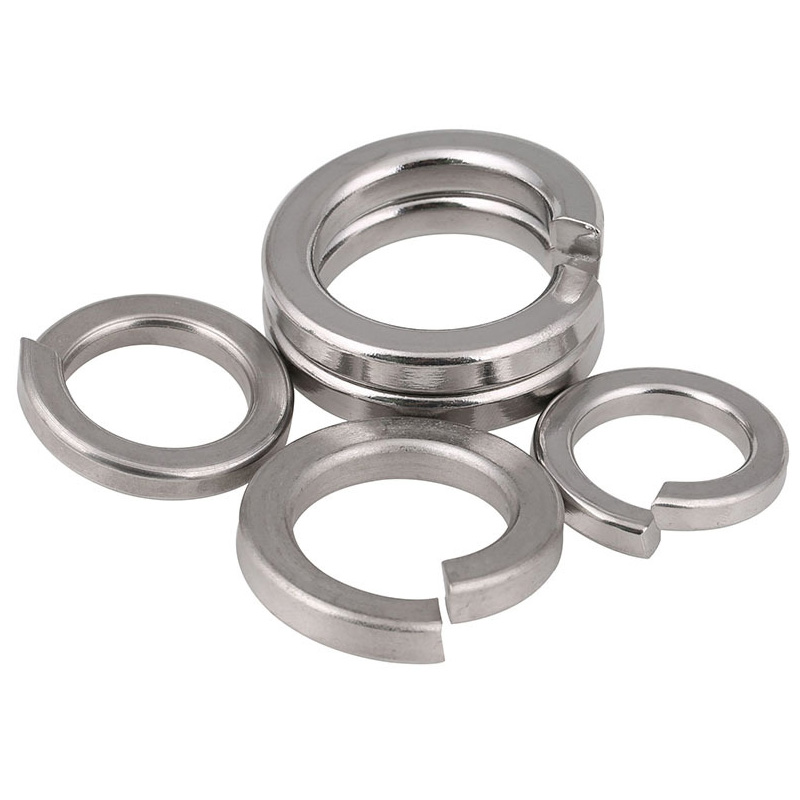

Podkładka zabezpieczająca kołnierz

W porównaniu z innymi typami części zapobiegających poluzowaniu, podkładka zabezpieczająca kołnierza produkowana przez fabrykę Xiaoguo® ma cieńszą grubość. Stosowane oszczędzają więcej miejsca i zajmują mniej miejsca, dzięki czemu nadają się do zwartych konstrukcji.

Wyślij zapytanie

Opis produktu

Powodem, dla którego podkładka zabezpieczająca kołnierza może zaoszczędzić miejsce bez utraty efektu blokowania, jest dokładne oddzielenie jej grubości i konstrukcji średnicy zewnętrznej od jej funkcji: średnica zewnętrzna jest mniejsza, aby ułatwić montaż w wąskich przestrzeniach, podczas gdy grubość jest grubsza jako fizyczna kompensacja możliwej utraty siły blokującej po zmniejszeniu średnicy zewnętrznej.

Główny powód: cienka średnica zewnętrzna nie oznacza całkowicie cienkiego kształtu; jest to raczej konfiguracja „grubego rdzenia i cienkich krawędzi”.

(1) Średnica zewnętrzna (OD): Mniejsza

Zainstaluj go bezpiecznie w ślepych otworach, na końcu wewnętrznych śrub sześciokątnych lub w ograniczonych obszarach otoczonych innymi komponentami.

(2) Grubość: grubsza

Kompensuj możliwą utratę elastyczności sprężyny w wyniku zmniejszenia zewnętrznej średnicy podkładki zabezpieczającej kołnierza, upewnij się, że może ona utrzymać powierzchnię montażową i zagwarantuj, że siła blokująca nie zostanie zmniejszona.

Collar Lock Washer

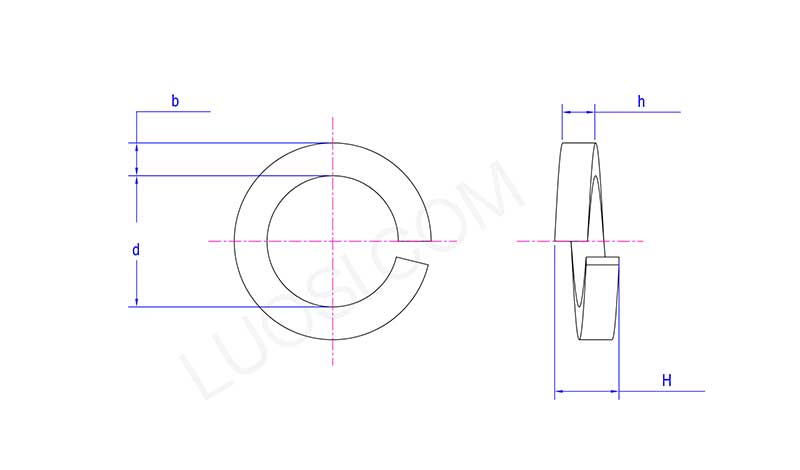

pon	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
dmaks	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
bmaks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
godz. min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h maks	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
Maks. wys	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

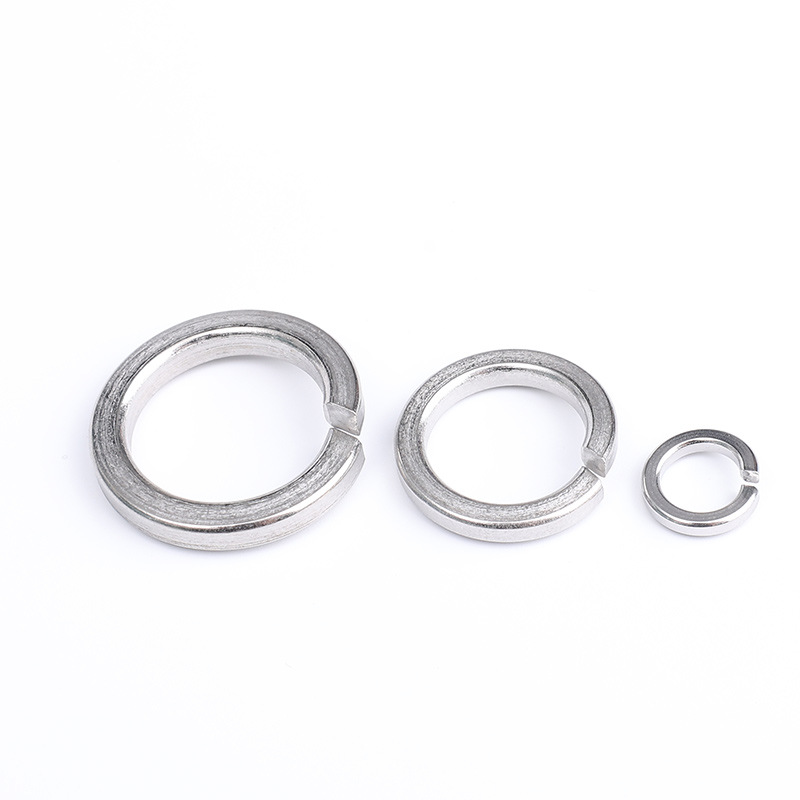

Typowe scenariusze zastosowań w celu zaoszczędzenia miejsca

Łącznik z podkładką zabezpieczającą kołnierza jest stosowany głównie w sytuacjach, gdzie wymagana jest wysoka wytrzymałość zapobiegająca poluzowaniu w ograniczonych przestrzeniach, szczególnie w połączeniu ze śrubami z łbem walcowym.

(1) Samochody i samochody wyścigowe

Stosowany w wysoce niezawodnych kompaktowych przestrzeniach, takich jak silniki, zawieszenia, układy napędowe itp., Osiągając jednocześnie redukcję masy i zapewniając bezpieczeństwo.

（2）Przestrzeń kosmiczna i wojsko

Stosowany w silnikach lotniczych, kokpitach i innych sytuacjach, gdzie waga i przestrzeń są bardzo ograniczone. Podkładka zabezpieczająca kołnierza jest często stosowana przy montażu silników, kadłubów i podwozi, aby zapewnić niezawodność w ekstremalnych warunkach. Ponadto tego typu podkładki są również często stosowane w wielu zastosowaniach związanych z mocowaniem w pojazdach wojskowych, helikopterach i myśliwcach.

(3) Maszyny precyzyjne i automatyka przemysłowa

Stosowany w urządzeniach o ograniczonej przestrzeni, takich jak sprzęt do precyzyjnego przetwarzania, maszyny przemysłowe, przeguby robotów i zautomatyzowane linie montażowe. Ponieważ średnica zewnętrzna jest mniejsza, łatwo mieści się w miejscach o ograniczonej przestrzeni i zapewnia wysoką dokładność ustawienia, wymaganą przez precyzyjny montaż.

(4) Elektryka i elektronika

Używany wewnątrz urządzeń elektronicznych, złączy, paneli i podobnych miejsc. Ta podkładka zabezpieczająca kołnierza zapewnia solidne zabezpieczenie bez konieczności stosowania dodatkowych podkładek – kompaktowy sposób na utrzymanie szczelności pod wpływem wibracji.

(5) Przemysł ciężki i budownictwo

W ciężkich maszynach, sprzęcie budowlanym i konstrukcjach stalowych kompaktowe rozmiary tej podkładki sprawiają, że jest to doskonały wybór dla inżynierów, którzy potrzebują niezawodnej odporności na wibracje i luzowania.

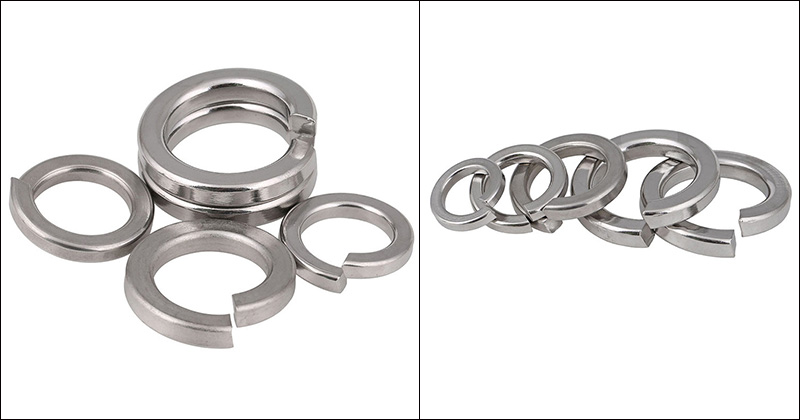

Collar Lock Washer
