Podkładki stożkowe ząbkowane z zewnętrznymi zębami stożkowymi

Fabryczne podkładki stożkowe z zębami zewnętrznymi wpuszczanymi i ząbkowanymi firmy Xiaoguo® mają wbudowany, wgłębiony kształt. Kiedy je włożysz, będą znajdować się na poziomie lub pod powierzchnią części, dzięki czemu cała zewnętrzna powierzchnia będzie gładka i płaska.

Wyślij zapytanie

Opis produktu

Te stożkowe podkładki zabezpieczające z zębami zewnętrznymi, z wpuszczanymi zębami zewnętrznymi, to pierścienie zabezpieczające w kształcie stożka z wgłębionym profilem i zębami wokół zewnętrznej krawędzi. Zapadnięty kształt umożliwia ich dopasowanie do zagłębionych otworów montażowych, dzięki czemu łeb śruby znajduje się równo z powierzchnią części lub pod nią. Po dokręceniu śruby część stożkowa odpycha się ze stałym naciskiem sprężyny, a zewnętrzne zęby wgryzają się w materiał podstawowy. Dzięki temu łącznik nie poluzuje się, gdy elementy wibrują lub poruszają się pod obciążeniem.

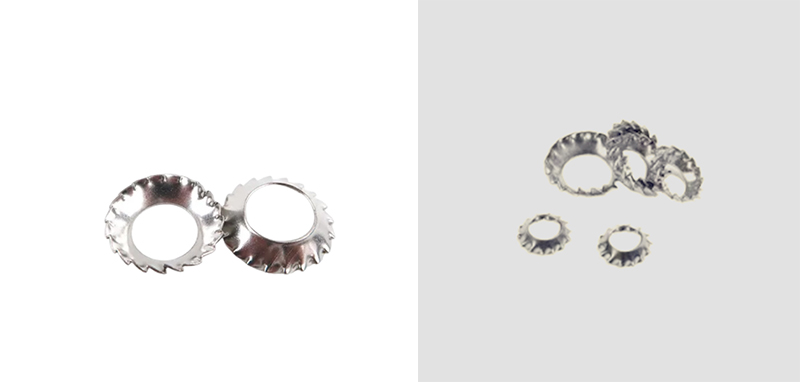

Countersunk External Tooth Serrated Conical Lock Washers

Przewodnik instalacji

Oto instrukcja montażu stożkowych podkładek zabezpieczających z wpuszczanymi zębami zewnętrznymi. Możesz użyć go jako punktu odniesienia dla swojej operacji.

(1) Specyfikacje wyboru

Dopasuj odpowiednie średnice wewnętrzne i zewnętrzne stożkowych podkładek zabezpieczających z zębami zewnętrznymi, ząbkowanymi z łbem stożkowym, do specyfikacji śrub z łbem wpuszczanym. Specyfikacje muszą być spójne, aby nie były zbyt duże lub zbyt małe, co mogłoby mieć wpływ na dopasowanie i efekt zapobiegania poluzowaniu.

(2) Kierunek instalacji (kluczowy punkt)

Stożkowa powierzchnia wypukła + zewnętrzna powierzchnia zęba skierowana w stronę łba śruby

Płaska powierzchnia tylna powinna być ściśle przymocowana do powierzchni blachy obrabianego przedmiotu

Nie instaluj w odwrotnym kierunku. Montaż w odwrotnym kierunku spowoduje utratę funkcji elastycznego dokręcania wstępnego i blokowania powierzchni zęba.

Countersunk External Tooth Serrated Conical Lock Washers

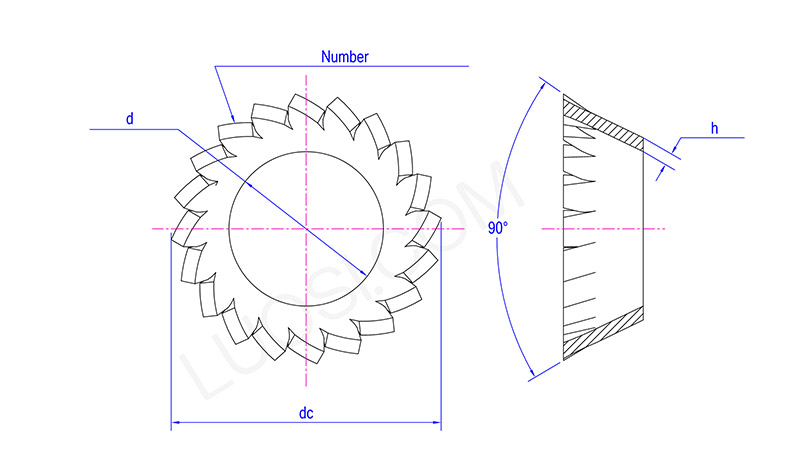

pon	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmaks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
DC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Liczba Liczba zębów min	10	12	12	14	14	16	18	20	26	28	30

(3) Wyrównaj prawidłowo podkładkę

Wsuń stożkowe podkładki zabezpieczające z ząbkami zewnętrznymi, ząbkowanymi na wkręt z łbem stożkowym, a następnie włóż cały zestaw do otworu montażowego. Wewnętrzny stożek podkładki dopasuje się do kąta łba śruby.

(4) Najpierw dokręć ręcznie

Zacznij od ręcznego przekręcenia śruby. Trzymaj go płasko na podkładce i upewnij się, że jest ustawiony prosto – bez przechylania.

(5) Dokręcić standardowym momentem obrotowym

Użyj klucza i dokręć zwykłym momentem obrotowym. Ściśnij go na tyle, aby nieco spłaszczyć stożek, aby zapewnić pewne napięcie sprężyny, i pozwól zewnętrznym zębom delikatnie wgryźć się w powierzchnię.

(6) Kilka rzeczy, na które należy zwrócić uwagę

Nie dokręcaj zbyt mocno – trzymaj się zalecanego momentu obrotowego. Nie używaj klucza udarowego do wbijania go.

Nigdy nie układaj podkładek w stosy – używaj tylko jednej na śrubę. Układanie ich w stos powoduje nierówny nacisk, wygina podkładkę i zabija jej zdolność blokowania.
