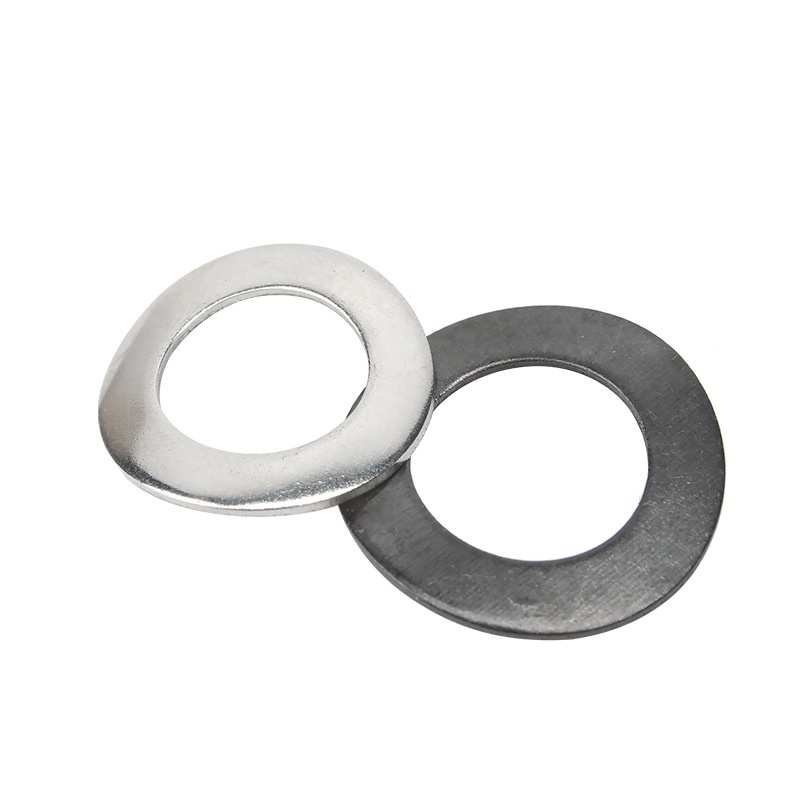

Zakrzywiona podkładka sprężysta DIN137A

Zakrzywiona podkładka sprężysta DIN137A produkowana przez fabrykę Xiaoguo® ma unikalną konstrukcję. Taka konstrukcja może zapewnić stabilną osiową siłę napięcia wstępnego pomiędzy elementami, takimi jak łożyska, wyeliminować luz osiowy, zapobiec drganiom podkładek, a tym samym uniknąć wpływu na ogólne użytkowanie.

Wyślij zapytanie

Opis produktu

Zakrzywiona podkładka sprężysta DIN137A to elastyczna metalowa uszczelka z pojedynczą lub wieloma łukowymi konstrukcjami do gięcia. Wytwarza elastyczną siłę napięcia wstępnego poprzez własne odkształcenie łuku i jest montowana pod śrubami i nakrętkami. Służy do eliminacji szczelin w połączeniu elementów złącznych, utrzymania siły napięcia wstępnego, kompensacji rozszerzalności cieplnej lub zużycia oraz wytrzymywania umiarkowanych wibracji.

Nazwa	Zakrzywiona podkładka sprężysta DIN137A
Tworzywo	Stal nierdzewna/stal stopowa/stal węglowa/mosiądz/stal sprężynowa
Standardy	DIN137A
Nitka	Metryczne/metryczne
Rozmiary	M2-M12
Skończyć	Cynk/Czarny/Naturalny/inne
Możliwość dostosowania	TAK
Próbka	TAK

Wprowadzenie do struktury

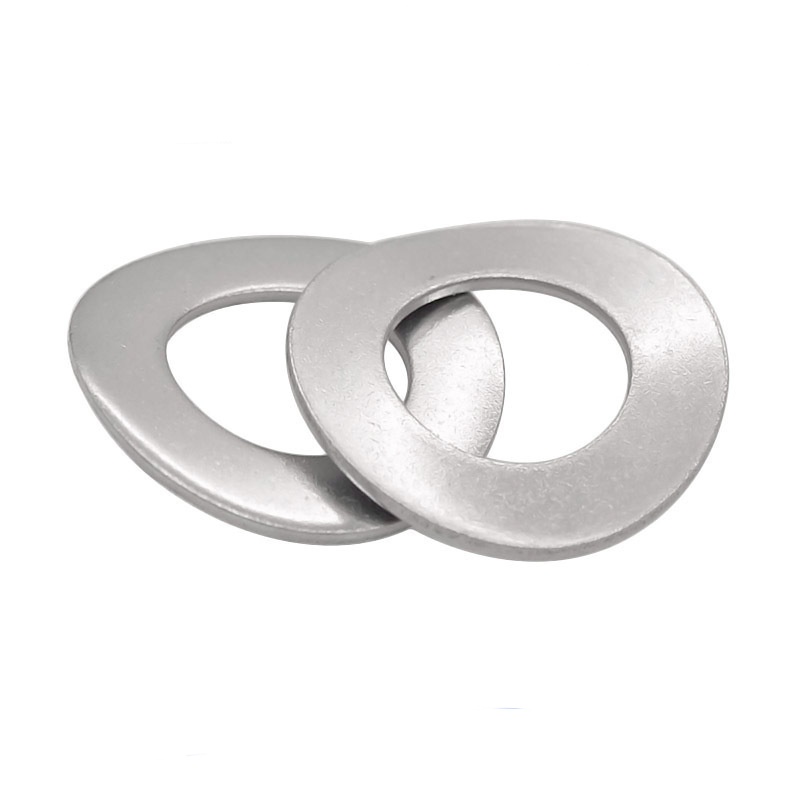

Jak wygląda struktura zakrzywionej podkładki sprężystej DIN137A? W uproszczeniu jest to mały metalowy pierścionek o kształcie łuku.

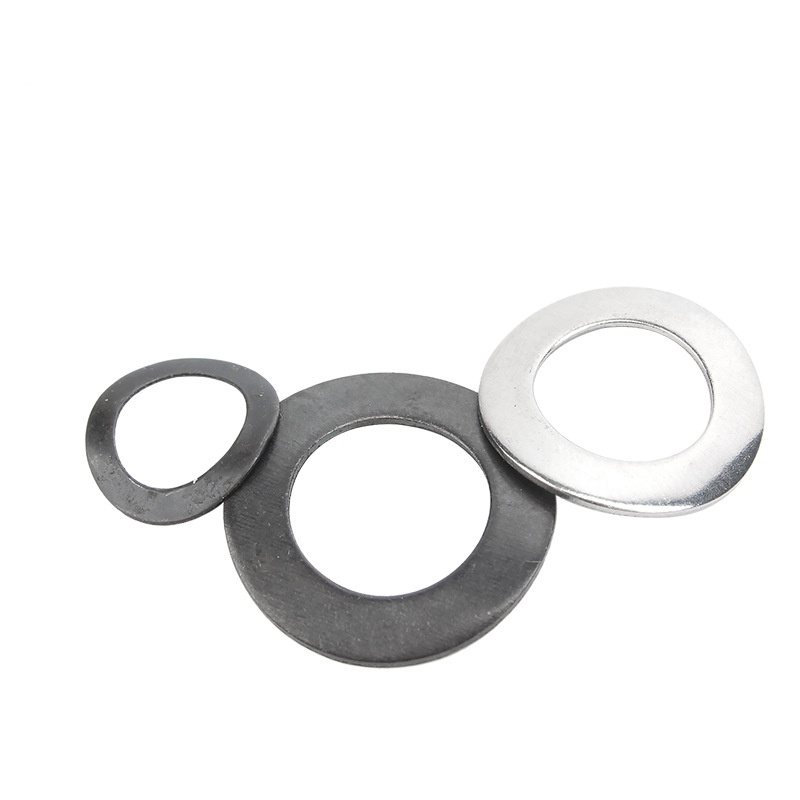

【Ogólny kształt】

Zakrzywiona podkładka sprężysta DIN137A nie jest zwykłą podkładką płaską. Jeśli potrzymasz go w dłoni, zobaczysz, że sam się wybrzusza, a nie pozostaje płaski. W zależności od sposobu wybrzuszenia istnieją głównie dwie struktury:

(1) Kształt łuku jednofalowego (jak mały most łukowy)

Cała podkładka ma kształt pojedynczego łuku, przy czym środek jest wyższy, a boki niższe, co przypomina mini mostek łukowy. W stanie wolnym jego naturalna wysokość jest znacznie większa niż grubość. Kiedy zostanie spłaszczony, wygeneruje ciąg odwrotny.

(2) Wielofalowe (jak faliste chipsy ziemniaczane)

Podkładka ma dwie lub nawet więcej fal, ze szczytami i dolinami naprzemiennymi i zapętlonymi na obwodzie. Kiedy ta struktura jest ściśnięta, odkształcenie nie jest tak duże jak w przypadku pojedynczej fali, ale elastyczność jest bardziej jednolita.

Obydwa typy podkładek to kompletne okrągłe pierścienie z otworem pośrodku i bez nacięć na krawędziach. Grubość materiału jest na całej długości taka sama.

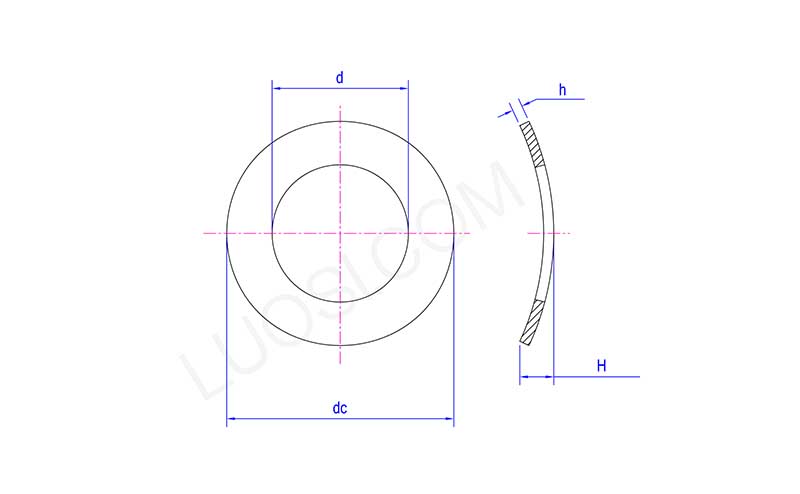

DIN137A Curved Spring Washer

pon	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmaks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
min prądu stałego	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
maks. prąd stały	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Maks. wys	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Kluczowe części konstrukcyjne】

(1) Kontur w kształcie łuku (rdzeń)

Uszczelka w stanie swobodnym nie jest płaska; zamiast tego przedstawia pojedynczą powierzchnię łuku (jak most łukowy) lub wiele zmarszczek (jak fale) wzdłuż kierunku kołowego.

Ten zakrzywiony/falowy kształt jest źródłem elastyczności.

（2）Pętla zamknięta, nietnąca

Zakrzywiona podkładka sprężysta DIN137A to kompletny pierścień bez żadnych spiralnych nacięć.

(3) Sekcja o jednakowej grubości

Grubość uszczelki jest jednakowa na całym obwodzie, bez stopniowych zmian i miejscowego przerzedzania.

(4) Stosunek średnicy zewnętrznej do średnicy wewnętrznej

Stosunek średnicy zewnętrznej do średnicy wewnętrznej wpływa na sztywność i powierzchnię nośną podkładki.
