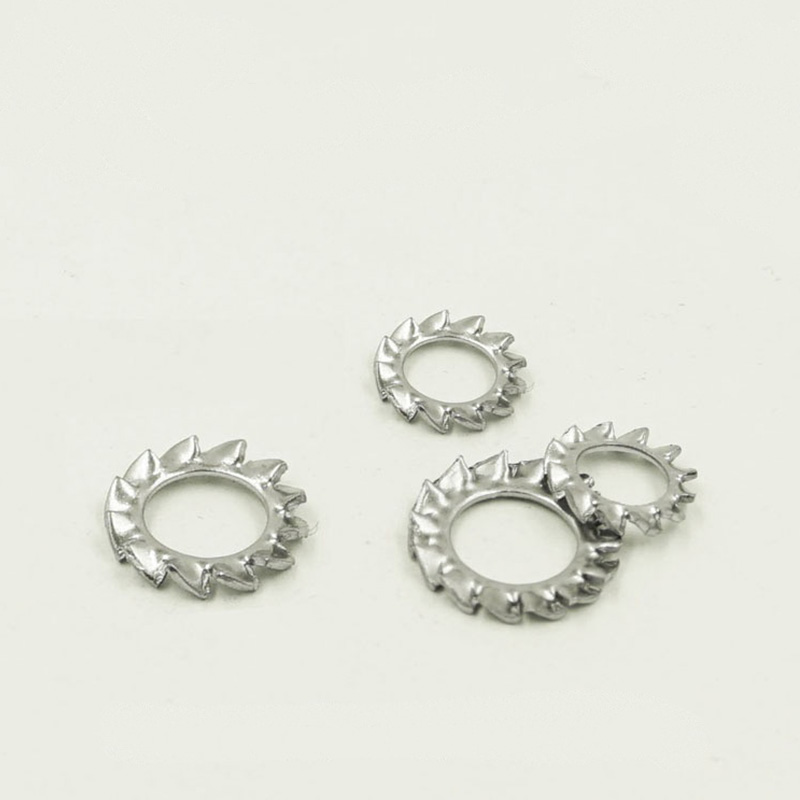

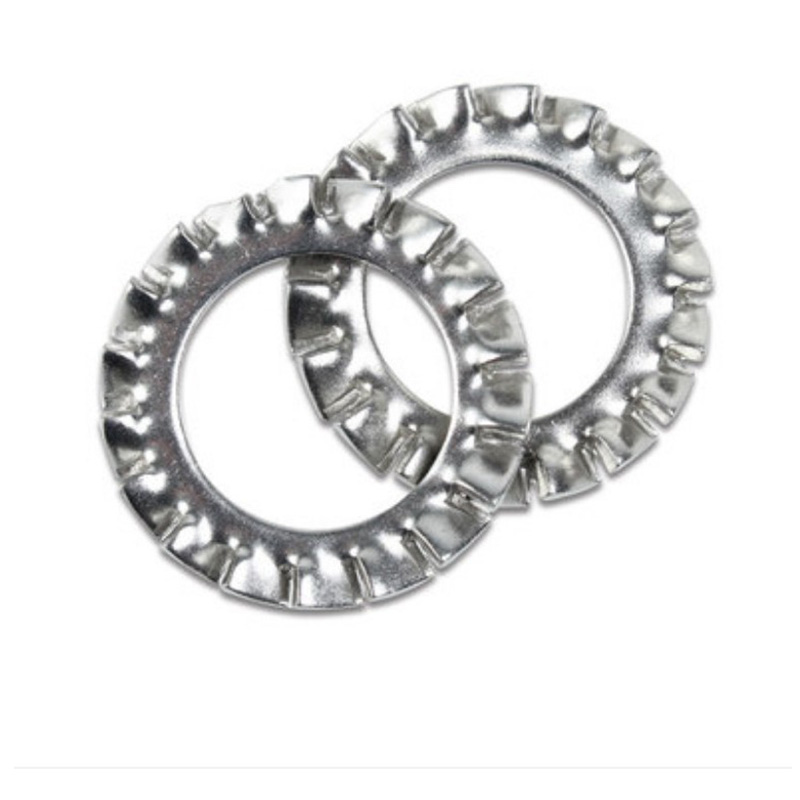

Podkładki zabezpieczające z ząbkami zewnętrznymi

Próbka zewnętrznych podkładek zabezpieczających Xiaoguo® może zapewnić korzystne uziemienie elektryczne. Zewnętrzne zęby uszczelki mogą w trakcie użytkowania porysować warstwę tlenku lub powłokę, tworząc stabilną metalową ścieżkę styku, którą można wykorzystać do łączenia szaf elektrycznych.

Wyślij zapytanie

Opis produktu

Materiał podkładek zabezpieczających z ząbkami zewnętrznymi bezpośrednio określa ich siłę zaciskania, zdolność zapobiegania rdzy i odpowiednie środowisko.

（1）Stal sprężynowa

Typowe gatunki: 65Mn, C67S, SK5

Twardość: HRC 40–50

Cechy: elastyczność jest najlepsza, a siła gryzienia najsilniejsza; zęby są ostre i mogą głęboko wnikać w powierzchnię metalu; cena jest niska, a stosunek ceny do wydajności jest wysoki.

Wady: Goła stal jest podatna na rdzewienie i wymaga obróbki powierzchniowej; nie nadaje się do środowisk wilgotnych lub korozyjnych.

Obowiązujące scenariusze: Zewnętrzne ząbkowane podkładki zabezpieczające wykonane ze stali sprężynowej nadają się do zastosowań w przemyśle ogólnym, samochodach, montażu mechanicznym i suchych środowiskach wewnętrznych.

Obróbka powierzchni powłoki: Galwanizacja (wewnątrz), Dacromet (na zewnątrz)

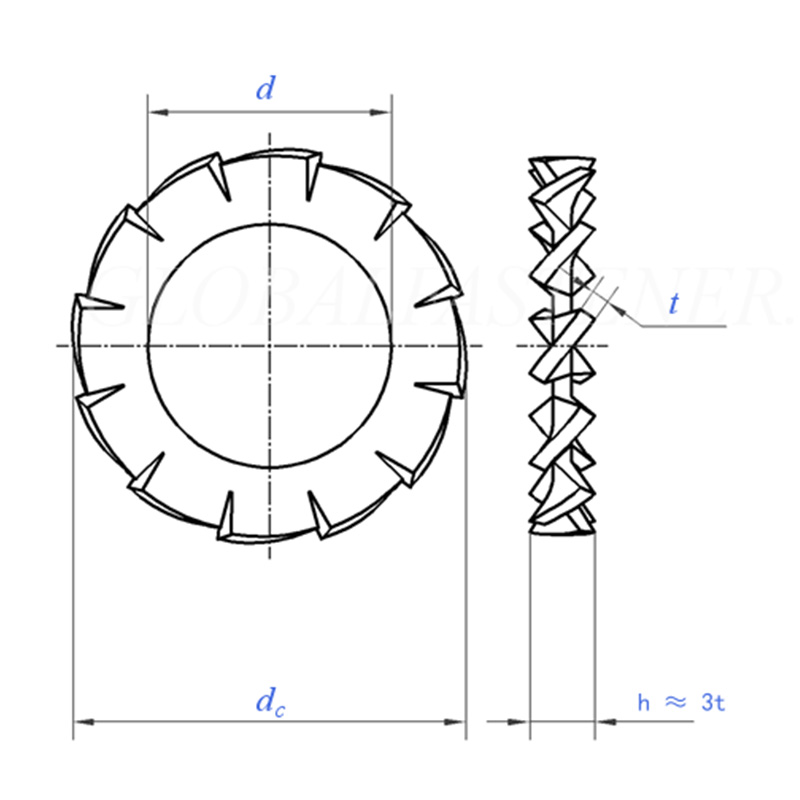

External Serrations Lock Washers

Rozmiar		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = rozmiar nominalny	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=rozmiar nominalny	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Liczba zębów	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednostekkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Dla nominalnej średnicy gwintu		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Rozmiar		10.5	13	15	17	19	21	23	25	28	31
d	min = rozmiar nominalny	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=rozmiar nominalny	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Liczba zębów	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednostekkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Dla nominalnej średnicy gwintu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(2) Stal nierdzewna

①A2 (stal nierdzewna 304)

Twardość: około 25–35 HRC (bardziej miękka niż stal sprężynowa)

Cechy: Uniwersalna odporność na korozję, dobra zdolność zapobiegania rdzy; nierdzewny; nie ma potrzeby dodatkowego powlekania; siła zgryzu nie jest tak duża jak w przypadku stali sprężynowej, ale jest wystarczająca do ogólnych wibracji.

Scenariusze zastosowania: środowiska wilgotne, sprzęt spożywczy, urządzenia medyczne, ogólna ochrona przed rdzą wewnątrz i na zewnątrz

②A4 (stal nierdzewna 316)

Twardość: około HRC 25–35

Cechy: Zawiera molibden, jest bardziej odporny na korozję jonów chlorkowych, odporny na mgłę solną, odporny na wodę morską, odporny na chemikalia; Koszt jest o 30-50% wyższy niż 304.

Obowiązujące scenariusze: Zewnętrzne ząbkowane podkładki zabezpieczające wykonane ze stali nierdzewnej 316 są odpowiednie dla inżynierii morskiej, statków, obiektów przybrzeżnych i zakładów chemicznych.

（3）Brąz fosforowy

Oznaczenie: CuSn8, PB

Twardość: około HRC 20–30 (niższa)

Właściwości: Nie wytwarza iskier (przeciwwybuchowość); niemagnetyczny; dobra przewodność; odporny na korozję (ale nie tak dobry jak 316); niska wytrzymałość, nie nadaje się do dużych obciążeń.

Obowiązujące scenariusze: środowisko przeciwwybuchowe, uziemienie elektryczne, instrumenty wrażliwe na magnetyzm

（4）Mosiądz

Numer modelu: H62, H65

Twardość: niska (około HRC 10–20)

Cechy: przewodzący, przewodzący ciepło; z wyglądu złoty, dekoracyjny; odporność na rdzę jest średnia; niska wytrzymałość, zęby są podatne na zużycie.

Obowiązujące scenariusze: instalacje elektryczne niskiego napięcia, hydraulika, złącza pneumatyczne, zespoły dekoracyjne

Często zadawane pytania

(1) Jaka jest maksymalna temperatura podkładek zabezpieczających z ząbkami zewnętrznymi?

Stal sprężynowa ocynkowana ogólnie nadaje się do temperatur w zakresie od -20°C do +120°C; stal nierdzewna A2/A4 może być stosowana w temperaturze od -200°C do +300°C.

(2) Który materiał jest najlepszy do uziemienia elektrycznego?

Uziemienie wymaga, aby zęby mogły przeniknąć przez warstwę farby lub tlenku i utworzyć ścieżkę przewodzącą. Można stosować stal nierdzewną A2/A4 i brąz fosforowy.

(3) Czy podkładki zabezpieczające z ząbkami zewnętrznymi mają właściwości magnetyczne?

Stal sprężynowa jest magnetyczna, podczas gdy stal nierdzewna A2/A4 prawie nie ma magnetyzmu (po obróbce na zimno może mieć słaby magnetyzm), a brąz fosforowy i mosiądz są całkowicie niemagnetyczne.
