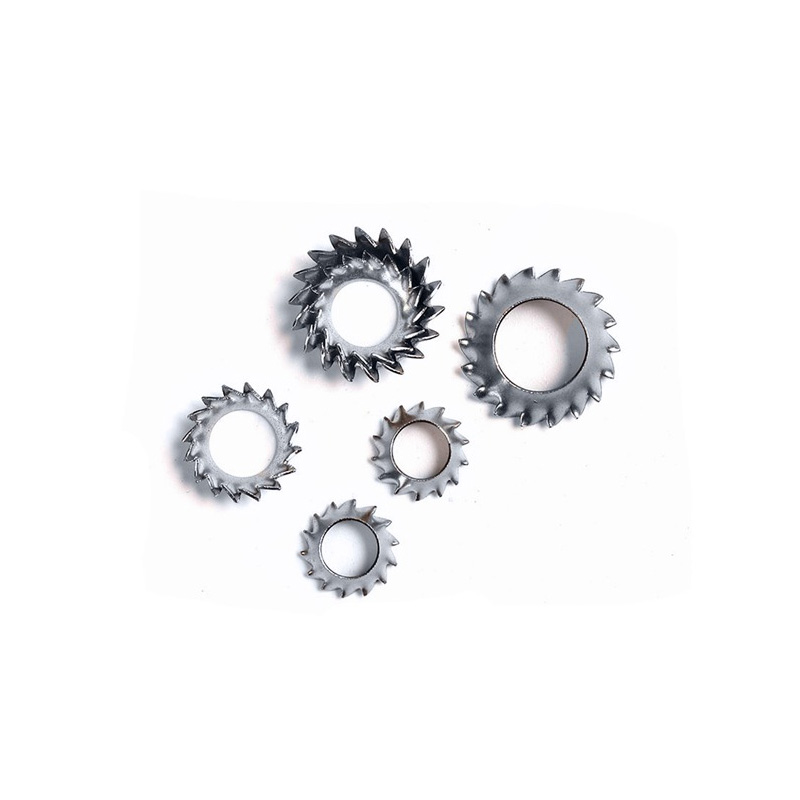

Podkładki stożkowe ząbkowane z zewnętrznymi zębami

Podkładki stożkowe ząbkowane z zewnętrznymi zębami produkowane w fabryce Xiaoguo® charakteryzują się wyjątkowo dużą odpornością na wibracje. Ostre zęby zewnętrzne będą chwytać otaczające materiały, tworząc zamek i nie poluzują się nawet w środowisku o silnych wibracjach.

Wyślij zapytanie

Opis produktu

Zasadę działania ząbkowanych podkładek stożkowych z zębami zewnętrznymi można podzielić na trzy powiązane ze sobą mechanizmy: stożkowe elastyczne wstępne dokręcenie, mechaniczne blokowanie zębów zewnętrznych i płaskie połączenie z wpuszczanym stożkiem.

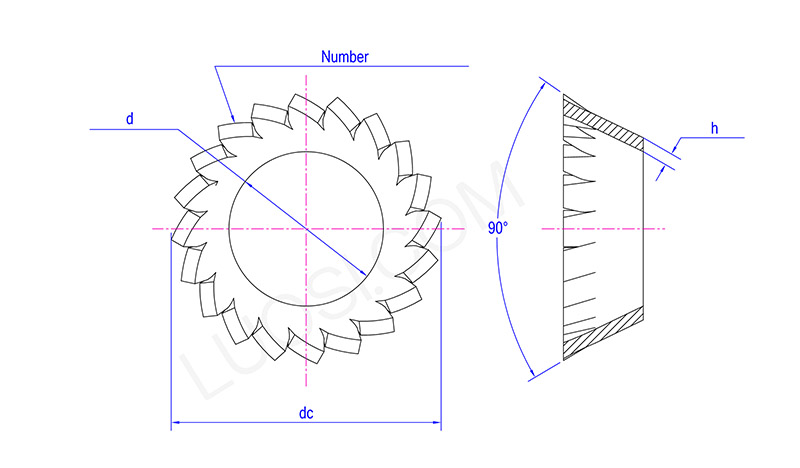

External Tooth Serrated Conical Lock Washers

Stożkowe napięcie wstępne sprężyny

Podkładki stożkowe ząbkowane z zewnętrznymi zębami mają w stanie swobodnym płytki kształt (stożkowy) i mają pewną naturalną wysokość.

Po rozpoczęciu dokręcania podkładkę wciskano we wgłębienie i stopniowo spłaszczano stożkową konstrukcję.

Spłaszczona podkładka, mimo że jest ściskana, zawsze dąży do powrotu do pierwotnego stożkowego kształtu, wytwarzając w ten sposób w sposób ciągły osiową siłę sprężystą.

Ta siła sprężystości działa pomiędzy łbem śruby a przedmiotem obrabianym, utrzymując stałe napięcie wstępne gwintu i kompensując małe szczeliny spowodowane rozszerzalnością cieplną, zużyciem lub odkształceniem materiału.

Zamek mechaniczny zęba zewnętrznego

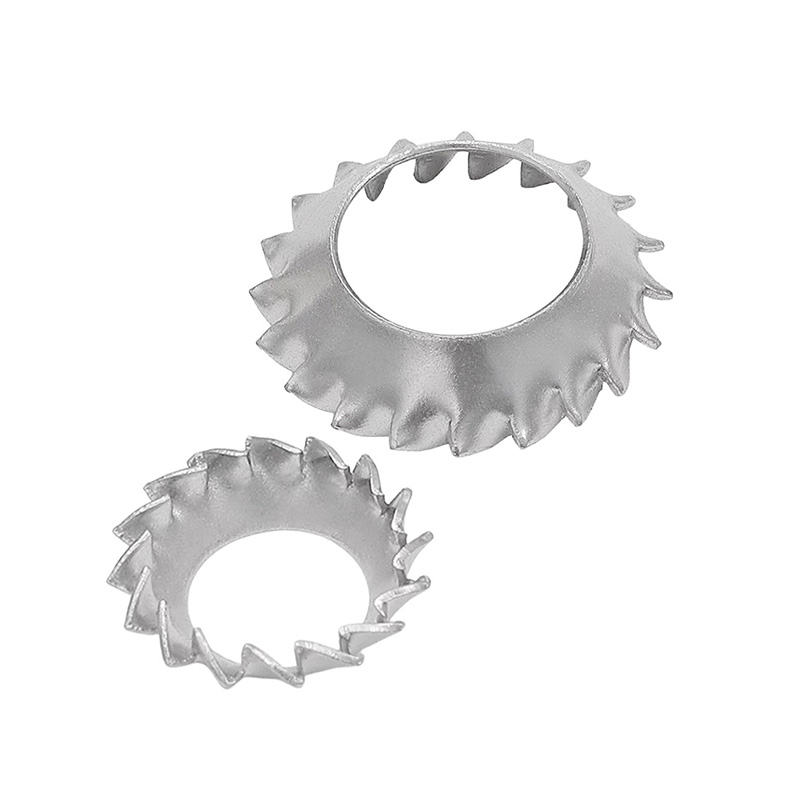

Na zewnętrznym obwodzie stożkowych podkładek zabezpieczających z zębami zewnętrznymi znajduje się rząd ostrych promieniowych zębów.

Kiedy podkładka jest spłaszczona, te zewnętrzne zęby wgryzają się w powierzchnię przedmiotu obrabianego, tworząc wielokrotne połączenia mechaniczne.

Po wgryzieniu się zębów jest to równoznaczne z dodaniem oporu przeciwobrotowego pomiędzy podkładką a przedmiotem obrabianym.

Ten mechaniczny mechanizm blokujący może skutecznie przeciwdziałać poluzowaniu spowodowanemu wibracjami, wstrząsami i obciążeniami dynamicznymi.

Wpuszczane dopasowanie na płasko

Stożkowa powierzchnia ząbkowanych podkładek stożkowych z zębami zewnętrznymi odpowiada stożkowej powierzchni standardowego łba śruby z łbem stożkowym.

Po zamontowaniu podkładkę należy całkowicie wsunąć we wgłębienie przedmiotu obrabianego, a łeb śruby znajduje się na poziomie lub nieco poniżej powierzchni przedmiotu obrabianego.

Dzięki temu powierzchnia montażowa jest gładka i płaska, bez żadnych wystających elementów, nie powoduje dyskomfortu w dotyku, nie koliduje z innymi elementami i nie wpływa na zazębienie zębów z obrabianym przedmiotem.

pon	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmaks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
DC	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Liczba Liczba zębów min	10	12	12	14	14	16	18	20	26	28	30

Odpowiedzi na najczęściej zadawane pytania

(1) Czy twardość i moment obrotowy są stabilne?

Wszystkie stożkowe podkładki zabezpieczające z zębami zewnętrznymi są wykonane metodą obróbki cieplnej. Twardość, elastyczność i moment blokujący są utrzymywane na stałym poziomie w przypadku zamówień seryjnych.

(2) Czy zapewniasz bezpłatne próbki?

Odp.: Możemy zaoferować bezpłatne próbki standardowe, kupujący musi jedynie ponieść koszty transportu.

(3) Jakie jest Twoje MOQ dla rozmiarów standardowych i niestandardowych?

Standardowe rozmiary obsługują małe zamówienia próbne. Niestandardowe niestandardowe elementy wymagają małego MOQ, akceptujemy zamówienie próbne i produkcję masową.
