Nakrętka sześciokątna kołnierzowa do spawania

Gdziekolwiek chcesz przyspawać nakrętkę, możesz zaufać chińskiemu producentowi i dostawcy Xiaoguo® z kołnierzową nakrętką do spawania. Obsłużyliśmy ponad 500 klientów na całym świecie. Od cienkich blach o grubości 1 mm do blach o grubości 10 mm, spawanie jest precyzyjne i mocne. Wspieramy klientów w przeprowadzaniu najpierw testów próbek na małą skalę, a przy zakupach hurtowych na dużą skalę będą również udzielane rabaty.

Wyślij zapytanie

Opis produktu

Podstawowa zaleta

Sześciokątna nakrętka do spawania kołnierzowego zapewnia precyzyjne pozycjonowanie, trwałe zabezpieczenie przed poluzowaniem, jednostronny montaż i regulowaną siłę. Jednocześnie zmniejsza liczbę części i roboczogodzin, co czyni ją preferowaną nakrętką spawalniczą do połączeń z cienkich blach.

(1) Integracja kołnierza

Wyposażone w powiększoną powierzchnię kołnierza, która równomiernie rozkłada nacisk i zapobiega zapadaniu się cienkiej blachy. Nie ma potrzeby stosowania dodatkowych podkładek.

(2) Trzy podniesione platformy, precyzyjne pozycjonowanie

Dolna powierzchnia kołnierza posiada trzy wypustki spawane ustawione pod kątem 120°, które automatycznie wyrównują się i zapobiegają przemieszczeniu.

(3) Trwałe zabezpieczenie przed poluzowaniem

Po spawaniu nakrętka sześciokątna kołnierzowa i materiał podstawowy stają się integralną częścią. W warunkach wibracji i uderzeń nigdy się nie poluzuje.

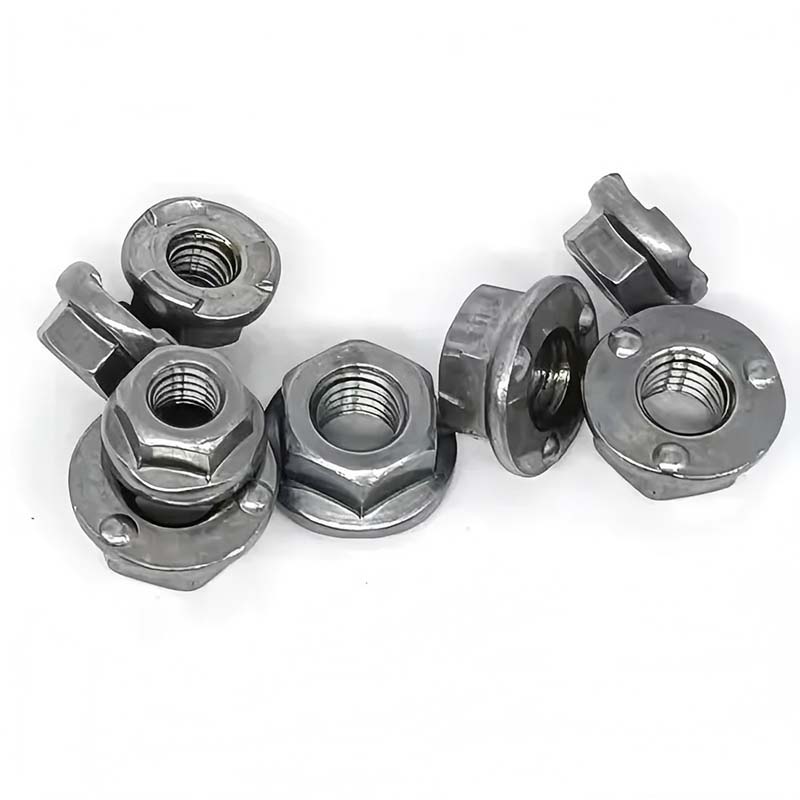

Flanged Hex Weld Nut

(4) Pełny zakres klas wytrzymałości (4,8 - 10,9 klas)

Stal niskowęglowa (gatunki 4,8/6,8), stal średniowęglowa/stopowa (gatunki 8,8/10,9), stal nierdzewna (A2-70/A4-70) są dostępne jako opcje. Wytrzymałość można dopasować zgodnie z wymaganiami, od sprzętu AGD po podwozia ciężkich samochodów ciężarowych.

(5) Dostępna jest szeroka gama rozwiązań odpornych na korozję:

Cynkowanie elektrolityczne (48-120 godzin w mgle solnej), cynkowanie ogniowe (ponad 500 godzin), Dacromet (ponad 1000 godzin), stal nierdzewna w jej naturalnym kolorze (304/316) itp. Nadaje się do trudnych warunków, takich jak obszary przybrzeżne, zakłady chemiczne i lokalizacje na zewnątrz.

(6) Montaż jednostronny, z tyłu nie są potrzebne żadne narzędzia

Nakrętki zostały przyspawane do przedmiotu obrabianego. Wystarczy dokręcić śruby z jednej strony, bez konieczności używania klucza do mocowania ich z tyłu. Szczególnie nadaje się do wąskich przestrzeni, takich jak zamknięte pudła i wewnętrzne wnęki nadwozia pojazdu.

(7) Nadaje się do zautomatyzowanej produkcji na dużą skalę

Formowanie na zimno + gwintowanie, o dobrej spójności wymiarowej; w połączeniu z automatycznym podawaniem tarczy wibracyjnej i zgrzewarką punktową oporową, koszt mocowania jednoczęściowego jest znacznie niższy niż w przypadku rozwiązania „nakrętka + podkładka”.

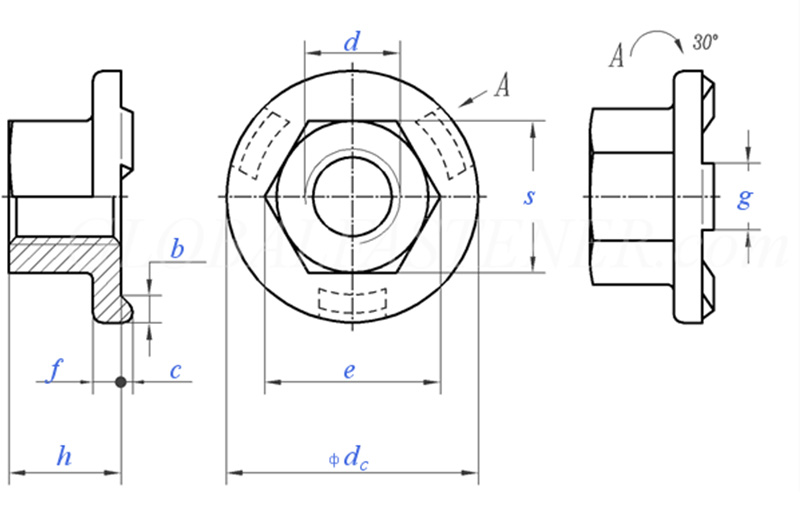

Flanged Hex Weld Nut

Rozmiar gwintu			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Gruby skok gwintu		0.8	1	1.25	1.5	1.75	2	2
P	Drobny skok gwintu		/	/	/	/	15	1.5	1.5
C	Rozmiar nominalny	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Rozmiar nominalny	±0,25	1.7	2	2.5	3	3	4	4
g	Rozmiar nominalny	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks=rozmiar nominalny		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
na 1000 jednostekkg			/	5.7	12.2	21.8	29.4	45.8	/

Pola aplikacji

Nakrętka sześciokątna z kołnierzem do spawania jest szeroko stosowana w następujących gałęziach przemysłu i scenariuszach ze względu na jej zalety, takie jak mocne spawanie, precyzyjne pozycjonowanie, niezawodne zapobieganie poluzowaniu i jednostronny montaż.

(1) Produkcja samochodów: Nakrętki sześciokątne z kołnierzem do spawania służą do montażu zderzaków, siedzeń, tablic przyrządów, akcesoriów do drzwi itp.

(2) Urządzenia i szafki elektryczne: Gwintowane punkty połączeń korpusów lodówek, pralek i klimatyzatorów; Podstawy montażowe skrzynek rozdzielczych i szaf sterowniczych.

(3) Urządzenia mechaniczne: Mocowanie osłon blaszanych, osłon ochronnych i wsporników.

(4) Architektura i sprzęt: Połączenia lekkich konstrukcji stalowych, prefabrykowane elementy metalowe.

(5) Tranzyt kolejowy: wyposażenie wnętrz wagonów i mocowanie sprzętu elektrycznego.

(6) Nowa energia: obudowa falownika fotowoltaicznego, korpus szafki do przechowywania energii.
