Nakrętki do spawania z kołnierzem sześciokątnym

Chiński producent Xiaoguo® Nakrętki do spawania kołnierzowego sześciokątnego wykonane są z wysokiej jakości stali stopowej klasy 10.9, poddanej precyzyjnej obróbce. Jego wytrzymałość na rozciąganie przekracza 1000 MPa. Punkty spawania są stabilne, nośność jest wysoka i można uzyskać raport z testów.

Wyślij zapytanie

Opis produktu

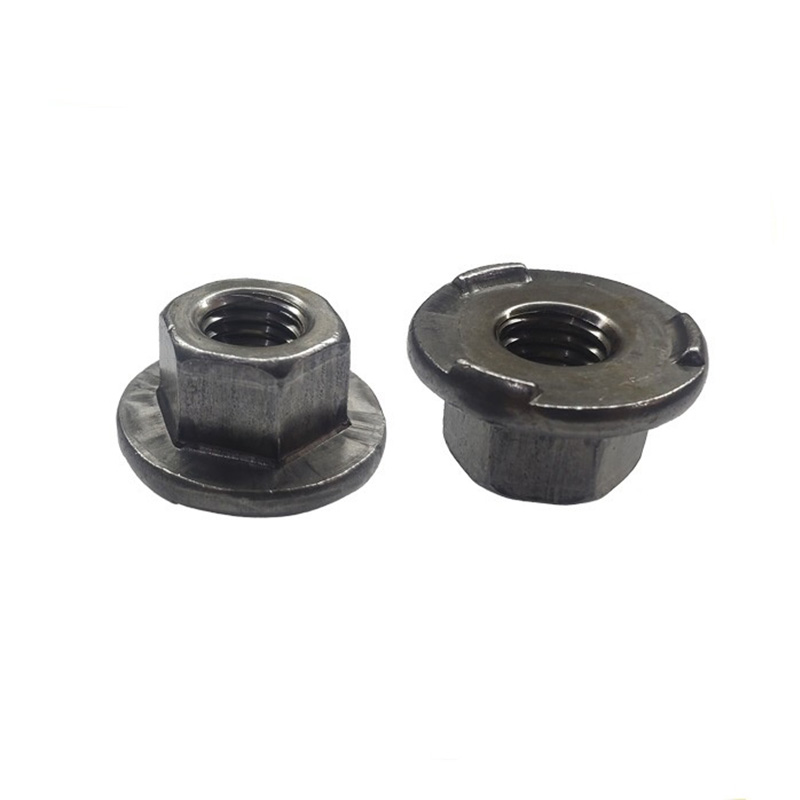

Nakrętki do spawania z kołnierzem sześciokątnym to specjalny element mocujący z okrągłym kołnierzem na dole i sześciokątnym kształtem na górze. Dolna powierzchnia kołnierza ma zwykle trzy występy spawalnicze (zwane występami). Nakrętka ta jest mocno przyspawana do blachy poprzez zgrzewanie oporowe (zgrzewanie czołowe) po stopieniu występów, uzyskując w ten sposób trwałe połączenie gwintowe.

W porównaniu ze zwykłymi nakrętkami do spawania, nakrętki do spawania z kołnierzem sześciokątnym mają powierzchnię kołnierza, która może zastąpić płaskie podkładki w celu rozłożenia nacisku i ochrony elementów z cienkiej blachy przed zmiażdżeniem. Jednocześnie sześciokątna konstrukcja łba umożliwia wygodne użycie standardowych kluczy lub nasadek do montażu śrub. Ten produkt jest szeroko stosowany w scenariuszach połączeń gwintowych cienkich konstrukcji z blachy, takich jak nadwozia samochodowe, obudowy urządzeń gospodarstwa domowego, szafy elektryczne i sprzęt mechaniczny.

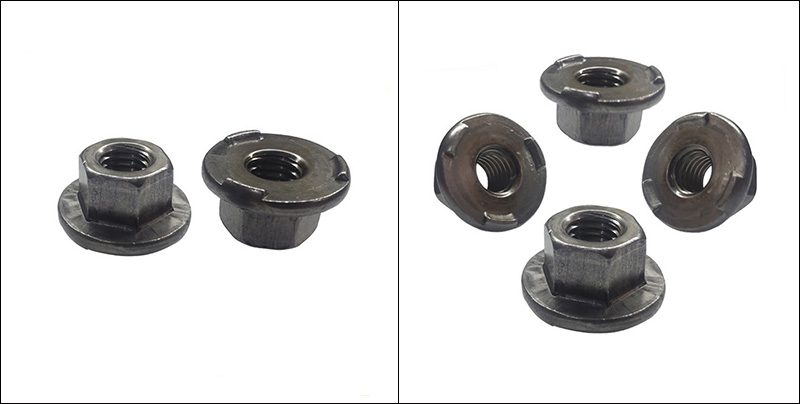

Hexagon Flange Weld Nuts

Podstawowe cechy strukturalne

Konstrukcja konstrukcyjna nakrętek do spawania kołnierzowego Hexagon koncentruje się wokół trzech kluczowych celów: „niezawodnego spawania, precyzyjnego pozycjonowania i wygodnego montażu”. Podstawowe cechy konstrukcyjne można podsumować w następujący sposób:

(1) Łeb sześciokątny

Kształt: Regularny sześciokąt. Wymiary przeciwległych stron są zgodne z tolerancjami normy ISO/DIN.

Funkcja: Można go łatwo dokręcić za pomocą klucza płaskiego lub nasadowego, bez konieczności stosowania specjalnych narzędzi.

Zaleta: Kompatybilny ze zwykłymi nakrętkami sześciokątnymi, ułatwiający montaż i konserwację na miejscu.

(2) Podstawa kołnierza

Kształt: powiększona powierzchnia kołnierza

Funkcja: Zwiększ powierzchnię styku z przedmiotem obrabianym, rozłóż nacisk i zapobiegnij deformacji cienkiego arkusza.

Wymień płaskie podkładki i zmniejsz liczbę elementów i etapów montażu.

Zalety: Zwiększa niezawodność połączenia i zmniejsza koszty ogólne.

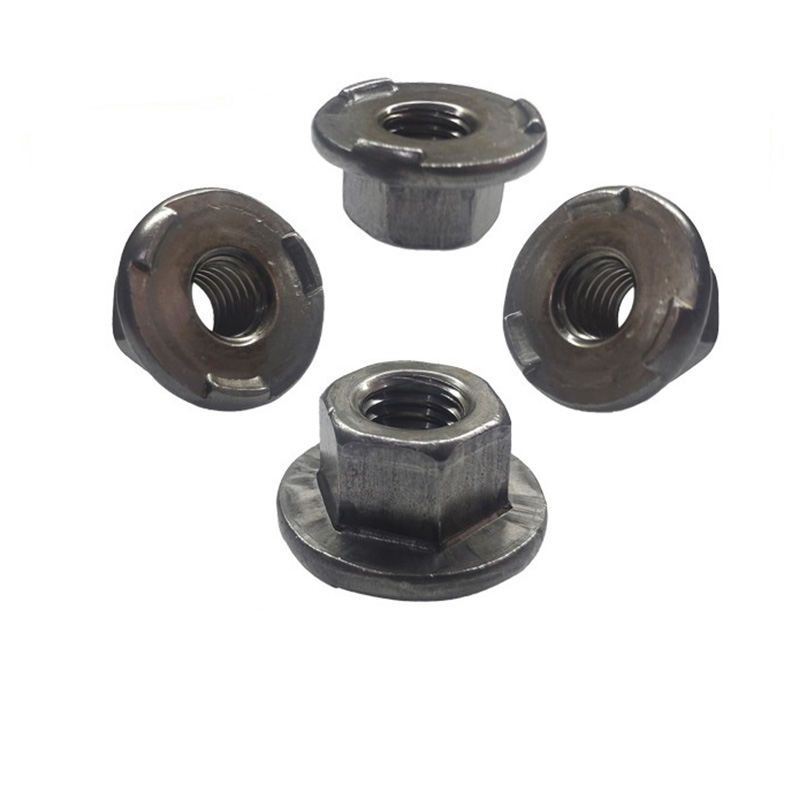

(3) Występy spawalnicze

Jest to najważniejsza cecha odróżniająca nakrętki sześciokątne do spawania kołnierzowego od zwykłych nakrętek kołnierzowych.

Funkcja	Opis
Ilość	Standardowa konstrukcja składa się z 3 części, równomiernie rozmieszczonych pod kątem 120° wzdłuż dolnej powierzchni kołnierza.
Kształt	Zwieńczenie kuliste lub stożkowe, z wierzchołkiem gładkim i zaokrąglonym, bez ostrych krawędzi.
Wysokość	0,5 - 0,8 mm (regulowana w zależności od grubości materiału bazowego)
Funkcjonować	① Podczas zgrzewania oporowego występy topią się najpierw, tworząc stabilny stopiony rdzeń; ② Osiąga się trzypunktowe automatyczne centrowanie, aby zapobiec przesunięciu spawania; ③ Przedmiot obrabiany, który nie jest w trakcie spawania, można tymczasowo przytrzymać w miejscu, co ułatwia ustawienie zautomatyzowanej linii produkcyjnej.
Zalety	Penetracja spawania jest jednolita, dokładność pozycjonowania jest wysoka i nadaje się do zrobotyzowanego automatycznego spawania.

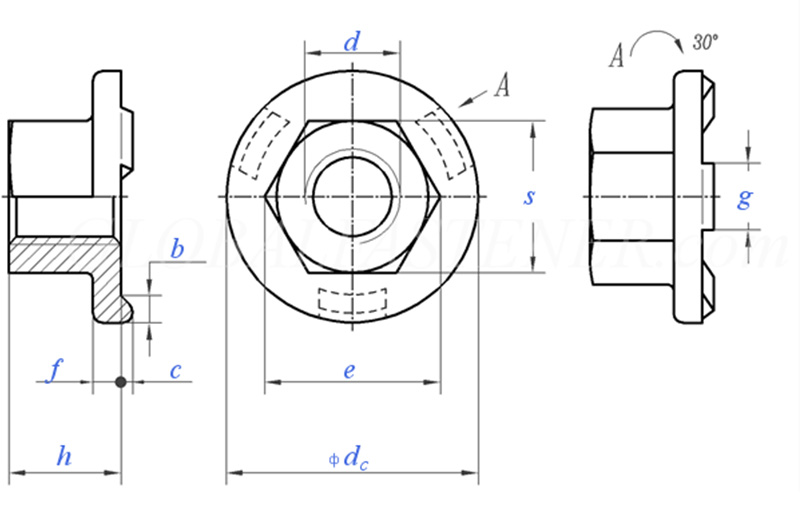

Hexagon Flange Weld Nuts

Rozmiar gwintu			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Gruby skok gwintu		0.8	1	1.25	1.5	1.75	2	2
P	Drobny skok gwintu		/	/	/	/	15	1.5	1.5
C	Rozmiar nominalny	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
DC	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Rozmiar nominalny	±0,25	1.7	2	2.5	3	3	4	4
g	Rozmiar nominalny	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks=rozmiar nominalny		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
na 1000 jednostekkg			/	5.7	12.2	21.8	29.4	45.8	/
